天线知识-V天线

长线天线的更好版本是V天线。该天线通过将长线布置成V形图案而形成。端部线称为腿。该天线是双向谐振天线。

频率范围

V-天线的工作频率范围是大约3至30兆赫。该天线工作在高频范围。

V型天线的建造与使用

两条长导线以V形连接成V型天线。两条长的电线被激发180°异相。随着这些线的长度增加，增益和方向性也增加。

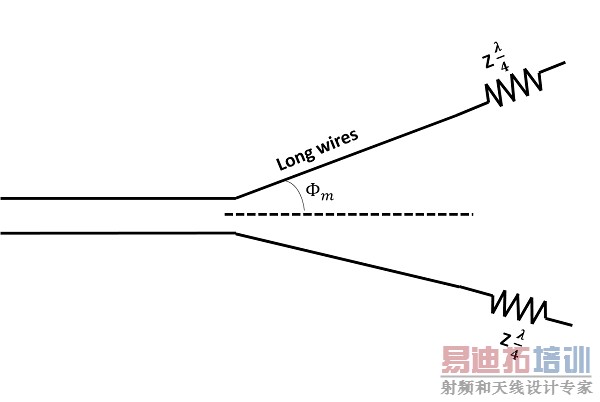

下图显示了一个V-天线与传输线阻抗Z和线λ/ 2的lengh，使得角度Φ _米与轴线，其被称作顶角。

增益由V-天线实现比正常的单长导线天线更高。与单线长天线相比，V型天线的增益几乎是两倍。如果要实现宽范围的辐射，则顶角应该在每个腿中的λ/ 2数量之间具有在较高和较低频率之间的平均值。

辐射模式

V型天线的辐射图是双向的。加上在每条传输线上获得的辐射，以获得最终的辐射图。这在下图中有很好的解释 -

该图显示了V型天线的辐射图。形成V型图案的两条传输线是AA"和BB"。各个传输线的图案和合成的图案如图所示。所得图案沿轴线示出。这种图案类似于宽边数组。

如果将另一个V型天线添加到该天线并馈送90°相位差，则所得到的模式将是端点火，功率增益加倍。通过添加V天线数组来进一步提高方向性。

优点

以下是V型天线的优点 -

• 施工简单
• 高增益
• 制造成本低

缺点

以下是V型天线的缺点 -

• 驻波形成
• 发生的小叶也很强
• 仅用于固定频率操作

应用

以下是V型天线的应用 -

• 用于商业用途
• 用于无线电通信
