天线知识-线天线

线天线是天线的基本类型。这些是众所周知和广泛使用的天线。为了更好地了解这些有线天线，首先让我们看看传输线。

传输线

线或传输线具有从一端行进到另一端的一些电力。如果传输线的两端都连接到电路，则信息将使用这两条电路之间的导线发送或接收。

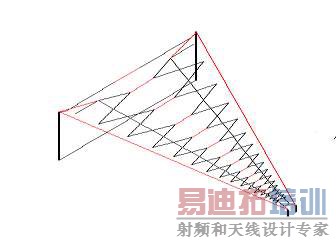

如果此线的一端未连接，则其中的电源会尝试逃逸。这导致无线通信。如果电线的一端弯曲，那么能量就会比以前更有效地从传输线路中逃逸出来。这个有目的的逃脱被称为辐射。

为了有效地进行辐射，传输线的开路端的阻抗应与自由空间的阻抗相匹配。考虑四分之一波长尺寸的传输线。其远端保持开放并弯曲以提供高阻抗。这用作半波偶极子天线。在传输线的一端已经具有低阻抗。具有高阻抗的开路端与自由空间的阻抗匹配以提供更好的辐射。

偶极子

通过这样的弯曲线完成能量的辐射，这种传输线的端部被称为偶极或偶极天线。

输入阻抗的电抗是偶极子的半径和长度的函数。半径越小，电抗的幅度越大。它与波长成比例。因此，也应考虑偶极子的长度和半径。通常阻抗约为72Ω。

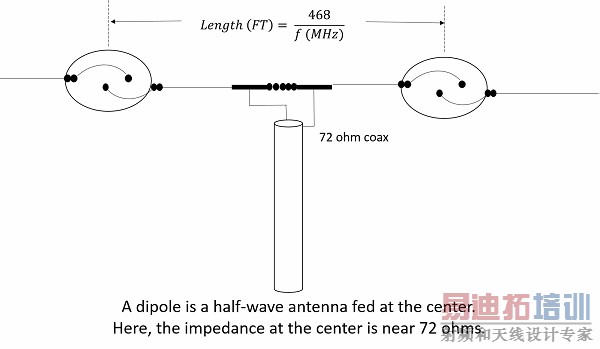

借助下图可以更好地理解这一点。

该图显示了连接到传输线的正常偶极子的电路图。偶极子的电流在中心是最大的，在其末端是最小的。电压在其中心是最小的，在其端部最大。

线天线的类型包括半波偶极子，半波折叠偶极子，全波偶极子，短偶极子和无限小偶极子。所有这些天线将在其他章节中探讨。
