相控阵波束指向的问题

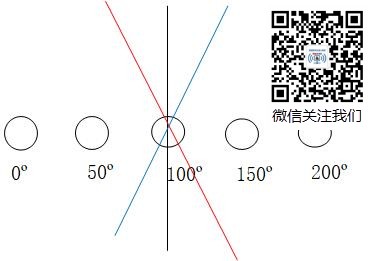

图中圆圈代表天线，下面角度是每个天线的初始相位，请问由0到200和由0到-200波束指向是蓝线还是红线?我的理解和HFSS仿真出来的正好相反，我理解前者是蓝线，后者是红线。

阵列天线理论你看仔细了没?如果我没猜错，你所以为的波束指向和HFSS仿真出来正好相反的原因是因为你没理解相位超前和滞后的概念。0度和50度的两个单元，50度的单元是相位超前的。从0度变化到200度，这个是单元的相位不断超前；从0度到-200度，这个是相位不断的滞后。

我的理解如下图

所以我觉得从0变到200波束是指向右边的，即图中浅蓝色的线，但是按照你所说的相位超前来看，波束确实应指向左边，因为要让超前的相位多传播一段距离以产生等量的滞后相位

这上面标注的应该是每个阵元的初始相位吧。你画的等相位面就是错误的。

这就是我思维上的混乱之处，我的理解是第一个天线的初始相位是零度那么它发射的电磁波在空气中走了一定距离，相位变为200度?

一段时间后，波在空气中走了一定距离，还是0度。但阵元本身变成了200度。200度在阵元上。

理解了，与君一谈，茅塞顿开，非常感谢

就是个约定。通常按照e^{iwt + phi}来定义的，所以phi大的，相当于时间较早的达到某个指定相位，所以相位大的源等相位面对应的位置更早。

6666，大神
