天线的H面辐射图

录入：edatop.com 点击：

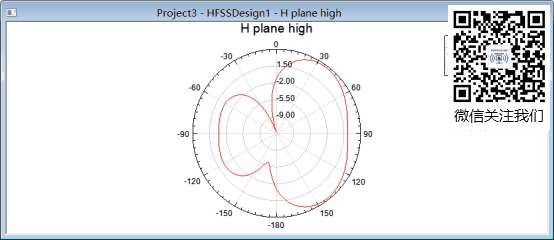

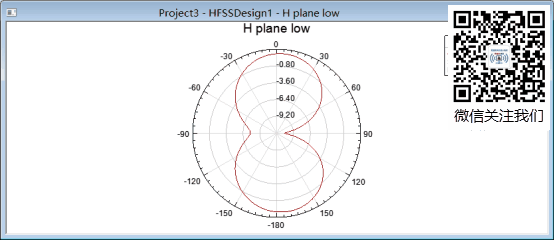

这三个图是天线的三个谐振频段下的H面辐射图，。别人的辐射图不都是蝴蝶状的吗，为什么我的是这样的，这种情况是不是代表天线不能用啊。还有就是我对于H面辐射图具体能够反映天线的什么性能不是很清楚，求大神讲解一下

只有一个图
你是什么天线

额，我的天线是U形槽多频微带天线

你首先需要知道天线的方向图是用来干什么的。其次，在先前前提下，人们为了在工程中使用方便，就定义了两个正交的面，将方向图投影在上边叫做E面和H面。最后，因为没有你的模型，所以从你的方向图来看，high和low那两个图的增益比较高，mid增益不够。此外，常规微带天线方向图应该是单向辐射的（类似于high）。

槽类天线，其实就是缝隙天线的一种，从你的方向图看，没问题，槽类天线本来就是双向辐射，蝴蝶状的辐射方向图和你的槽宽的宽度有关系。具体你还是要把缝隙天线搞明白才行。
