四馈点微带天线顺序馈电端口谐振点不重合问题
录入：edatop.com 点击：

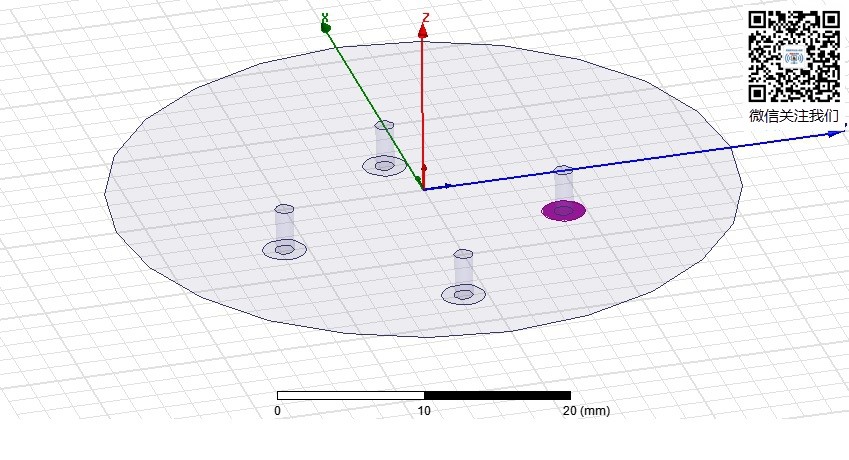

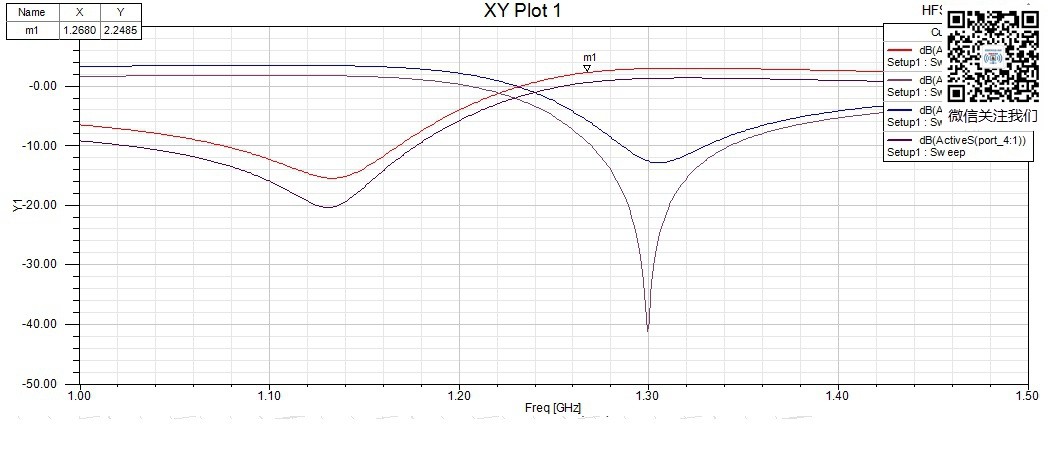

最近在做多馈点圆极化天线设计，遇到一个问题有点疑惑：用HFSS建立了一个简单模型，如图所示印制板选用的为介电常数为10的厚度为3.175mm的ARLON AD1000，利用四个馈电点进行顺序馈电，馈电点功率设置为1w，相位依次设置为0 90 180 270，馈电点到中心的距离一样均为10mm，仿真结果显示四个端口的ACTIVE S指标曲线不重合。
请问各位高手，如何调整，可以调整馈电位置吗，馈电位置不一致理论上会恶化圆极化性能?
请问各位高手，如何调整，可以调整馈电位置吗，馈电位置不一致理论上会恶化圆极化性能?
求大神指点
你不用active，直接输出S11到S44看看结果是什么样子的
我查了一些资料，还真存在这种情况，无源S应该是一样的，但是有源S随着馈电信号相位的不同可能会不同。
有源信号是可以在选项里选择固定功率和相位，你选择固定的值试一试，应该就差不多了。具体功率在哪里选择我现在手边没有软件，得你自己找
