天线仿真的辐射方向图

录入:edatop.com    点击:

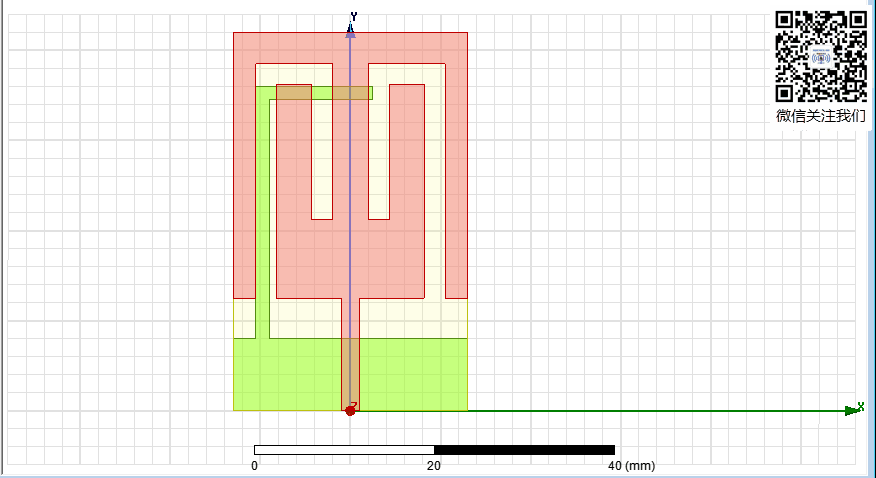

天线仿真时怎么查看E面和H面的辐射方向图啊。下面是我的模型,那个phi和theta各自的三个值是多少啊,求大神解惑


E面方向图通常指的跟你的辐射电场切面的二维方向图。图中相当于是折叠阵子形式天线,phi=0°的面辐射方向图况且称做E面方向图吧,自然吧90°的面称做H面方向图。

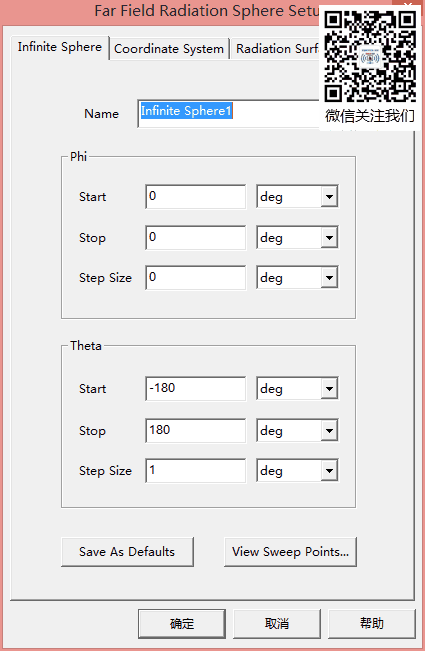

额。不好意思,这个对您来说可能确实是一个基础到不必赘述的问题。不过确实难到我了,所以E面和H面以下图的几个参数来说是多少呢。
Phi:
start=
stop=
step=
Theta:
start=
stop=
Theta=
还望您多费口舌  0.0


看你的附图,这是HFSS,以你的图为主:此时Z轴是Theta 0 (俯视,延X轴向下重叠于X轴时Theta 90)、X轴是Phi 0、Y轴是Phi 90
Theta的切面=H plane、Phi的切面= E plane,然而这各切面关系会随Coordinate Syetem改变,除非你用的是全局座标!
Azimuth = Phi 的切面位置、Elevation = Theta 的切面位置
简单的说:
Phi:
start= 90
stop= 90
step= 0
Theta:
start= -180
stop=  180
Theta=  1
你看到的是 E plane
================
Phi:
start= -180
stop=  180
step= 1
Theta:
start= 90
stop= 90
Theta=  0
你看到的是 H plane
