2.4G PCB天线问题请教

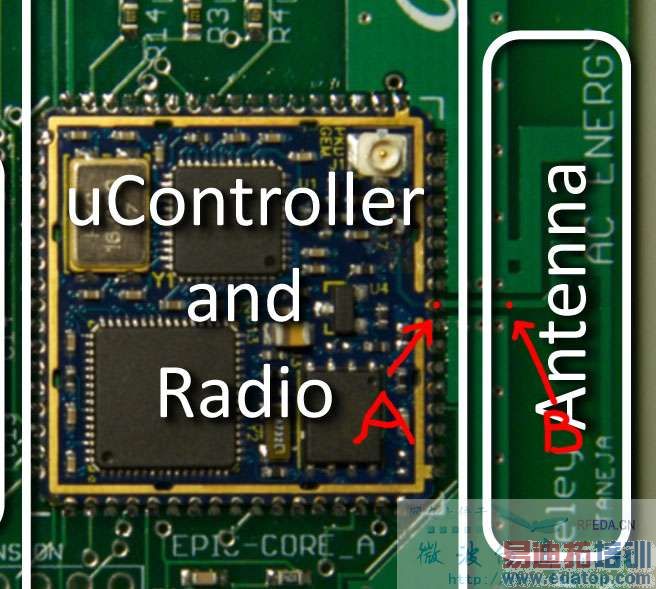

图示电路板，左边那个68pin的模块是一个rfid模块，红点的位置A是输出rf信号的引脚，该引脚两边的引脚都是地；图片右侧，是TI公司设计的一个标准的用于该rf芯片的倒F天线。红点位置B，是馈电点。
这张照片是国外的一个学校做的原型产品，直接把A点和B点相连，看起来应该是可以工作的；我的问题是：
A/B两点之间的连线，在长度，线宽，rf铜线和GND的距离方面，要求很严格吗？还是差不多就行？我们的应用是rfid应用，对信号要求可能没有手机那么严，但是也不希望人家是设计80m距离的模块，装到我们的板子上就只能传输20米，那也太难看了
谢谢谢谢。



我瞎猜一下，抛砖引玉。
我的理解是微带线连接到倒F天线，微带线的长度有可能和阻抗匹配有关，建议你们单独做个倒F天线，然受试试阻抗多少。加入有匹配功能的话，那么长度线宽等都是有要求的。



线宽是考虑到匹配.线长是考虑的IFA天线与其影响最小.



我觉得这种天线属于小型化天线，属于共面波导馈电，A-B间的距离直接影响天线的驻波，A-B距离越长，天线阻抗带宽越宽，但是太长了，天线会发生变化，全向性不好。A-B直接相连，天线的效率降低，影响了传输距离。



多谢各位。我忘了说明一点，天线设计阻抗50欧，如果PCB材料和加工精度没问题，就应该如此；从芯片的引脚到A点的电路部分，也是50欧，已经设计好了的。我就是搞不懂A-B这段，是阻抗极小可以不计，还是也必须画成某种线宽、长度、以及对地距离，也做成50欧的。



如果天线B和管脚A都是50欧姆，那就不存在什么匹配问题了。我同意ybandzyy的说法，选择长度时考虑对天线辐射样图影响最小。选择宽度之前，我想先要搞清楚是什么类型的传输线，因为这张图没有背面的情况，所以还不能判定。确定类型之后，设计成特征阻抗为50欧的传输线，就达到匹配要求了。



天线部分，背面是浮空的，没有copper；正面看到的是GND的部分，背面也是GND。倒F是可调阻抗的monopole，另外一半应该全是地，理论上应该是无穷大，这是我的理解不知道对不对。
另外再请教一下，计算PCB传输线阻抗的公式在什么地方可以找到？谢谢。



钟顺时老师的微带天线那本书里面有公式，可以参考。另外有专门的射频计算软件可以用
我以前做过，这两个算起来有点差别，不过很小。可以忽略。



一般芯片输出都是50欧。从A到B点的走线控制在50欧就可以。这条应该是CPW馈线吧。
网上有很多计算传输线阻抗的小工具。很方便。
