印制电路板(PCB)单端的地线可以认为是向外辐射能量的天线么

在pcb中有些信号包地，也就是说地线印制了很多像触角一样的直线条 ，这些线是平行的且在一端相连通，在电路中由于地平面有很多噪声（频谱很宽的能量），我想请问这些地线会形成天线向外辐射能量么？这个能量会对收音电路FM频段在板子上的天线信号传输说造成影响吗？
还有一个问题，如果是天线是单偶极子么？
困扰啊无线电俺完全不懂



辐射能量是肯定的，如果是多层板，能量会向其他层的平行导线耦合，如果是双面板则直接向空气媒质辐射能量。
关键是你所说的细线的长度，从PCB板级电磁兼容的角度讲，当PCB的走线超过1/20波长，该走线就认为是有效的天线，如果从天线角度讲，1/30波长的都可以算做天线，比如2.5m高的短波天线工作在12MHz。
被辐射的噪声信号频率覆盖了FM频段，即可对该频段产生扰动信号，如果噪声信号强度大，则会干扰FM频段的正常工作。
至于天线形式要看你的板上走线的结构，有可能是单极的，有可能是行波的，也有可能是折合阵子的。



恩，懂了好多，谢了！还有疑问
我大约算了下要影响FM的频率对应干扰信号1/20的线长为67.783.1mm
对应的1/30 为55.445.2mm
当然这里是估算结果，有偏差
想再问下前面说的地线是呈梳状间隔保护信号，类似于E这样，每条线长在30mm左右，那么是否要将每条长度都累加起来，比如类似E形状的结构就是30X3mm，这样对么
还有这样的线路若看为天线的话是那个种类



不知道，我描述的是否详尽明了....
凑合看吧



E型地线是两边都供信号线接地还是接地点都在一边？两边都供信号线接地那个长度不是相加的，应该是行波天线。
一边接地的话那个长度是相加的，我想应该看做折合阵子或者环天线
另外信号线的走向是什么方向，梳状地线能形成缝隙辐射的。



太感谢了！
这回直接上图

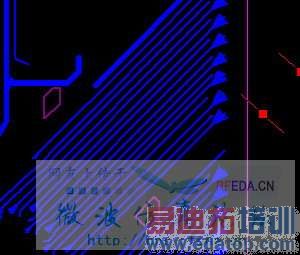

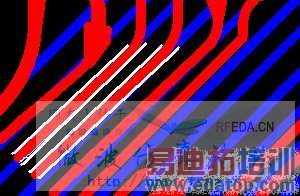

双层PCB上层红色信号，FM信号的引入线路我用白色标出了。下层蓝色有一部分是输出，每个输出都包地保护形成梳状地。
在FM信号线有大约5cm左右和梳状的地平行。
最早怀疑这个地的形式，会不会带来天线的效果，望huae再给解答下
我们板子的数字地和模拟地也有问题，目前准备把这个梳子给搞定，下午就去割板



做这种地你应该出于电路功能的特殊考虑。我认为这种地结构有较多的问题隐患可能。
首先每个输出都有一个细的地线保护，在频率较高的时候这个细的地线是保护不了信号的。另外频率相同或相近的信号线尽量不要平行铺设太长，也不要离太近，容易相互耦合干扰。
这个地可能会激励起地线的缝隙辐射。建议用电磁软件对这个结构进行仿真一下，就可以看出辐射形式和强度了。



OK
仿真的话，目前只是PCBMOD简单级别，过两天把仿真结果传上来
最近好忙·
还有huae你是做Emc的? 谢谢了



路和场有很大的区别



前面能再解释的详细点么？
问题我通过刮铜皮，有了5个dB的好转，但还想知道更详细的原理或原因
谢谢
