CDMA低噪声放大器的研究与设计

通过声表面滤波器提高带外抑制性能和加入

声表面滤波器后带内波动的调节声表面滤波器具有体积小、过滤带较陡、选择性好的特点。加入声表面滤波器提高了低噪声放大器带外抑制性能，改善了频率选择性。同时由于声表面滤波器本身带内波动和带外抑制是一对相矛盾的指标，所以加入声表面滤波器后该低噪声放大器的带内波动指标通常变得较差。所以必须在矢量网络分析仪上单独测得声表面滤波器的S11和S22，加入输入和输出匹配网络，来改善带内波动。

　　线性度及其他问题考虑

为了保证该低噪声放大器具有较小的非线性失真，要选用高OIP3的器件，尤其是最后一级放大器AMP4。

在低噪声放大器设计中还应考虑监控，通过通信接口实现增益调节、自动电平控制和输出功率检测等。电磁屏蔽也是一个不可忽略的问题，采用铝制屏蔽盒隔离空间电磁场的干扰、防止射频信号泄露，同时将射频电路、供电电路、监控电路用隔条隔开，防止它们相互之间的干扰。最终设计出的低噪声放大器具有低噪声、高增益、高线性、带内平坦度好等性能。

　测试与结果

通过对电路的连接调试，使用数字信号源、频谱分析仪、矢量网络分析仪和噪声系数分析仪测得的该低噪声放大器的各项指标如表1。表1中带内波动和三阶互调的频谱仪截图如图4和图5所示。

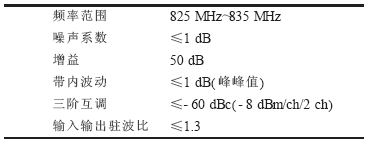

                                                                              表1  低噪声放大差的性能

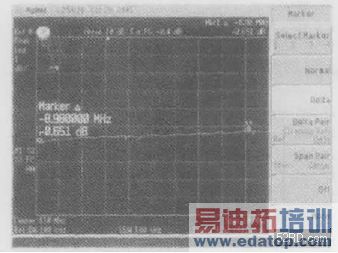

                                                                             图4  低噪声放大器的带内波动测试结果

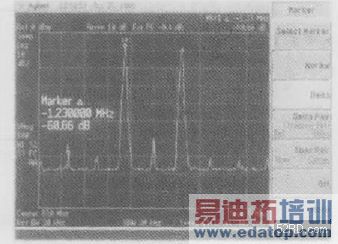

　　                                                                     图5  低噪声放大器的三阶互调测试结果　

　  结束语

       CDMA(码分多址)蜂窝移动通信是近年来世界上迅速发展的用于数字蜂窝移动通信的一种先进扩频通信技术，具有辐射小、通话质量好、保密性高等优点。几乎全球各大电信设备制造公司都提供CDMA系统设备，而CDMA低噪声放大器是CDMA收发信机中极其重要的部件。
