LTE TDD测试介绍及R&S解决方案

        LTE信号产生

       LTE的测试首先需要模拟LTE射频信号，并且研究其统计特性。对于LTE下行，研究人员可以从WiMAX和WLAN等技术中参考得到OFDMA的射频特性。但是对于上行，LTE上行使用的SC-FDMA技术在其他标准中并没有使用。因此上行信号特性需要进行特别的研究。LTE信号模拟中的一些通常设置包括频率、带宽、LTE信号包含资源块的数目、天线配置、参考信号序列配置、下行同步信道配置、循环前缀长度、用户数据和调制方式的分配和L1/L2控制信道的配置的等参数。

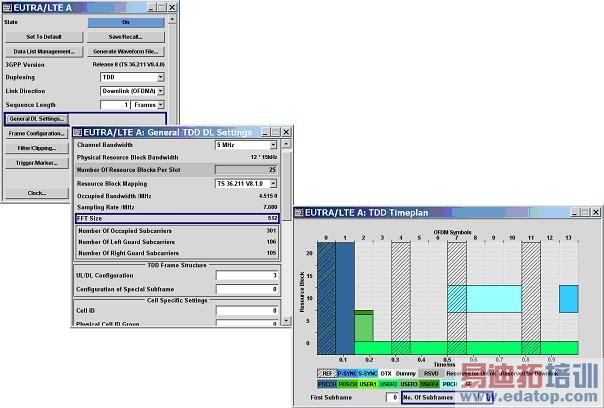

       选件R&S SMx-K55用于R & S公司的信号源，诸如R&S SMU200A, R&S SMJ100A 和 R&S SMATE200A就可以按照TS36.211标准规定产生LTE FDD 和 LTE TDD 上下行射频信号，用于元器件性能测试以及基站和移动终端的接收机测试。下图显示了LTE TDD信号的设置以及图形显示资源分配图。

       此外R&S还提供了高性能的双通道基带信号源AMU200A以及AFQ100A，加上AMU-K55或者AFQ-K255选件后，就可以模拟LTE的基带信号，用于LTE研发早期基带信号的模拟。而通过一款R&S提供的EX-IQ-BOX，用户可以产生适应自己需要的数字基带信号格式。

       这些仪表及其选件可提供信道编码，多达四路发射天线的 MIMO 预编码以及2x2 MIMO 的实时衰落模拟等功能。该软件选件直接安装在仪器上，给用户提供了多种配置的可能性，用户不仅可调用预先定义好的测试场景，快速的进行测试设置；而且还可以按照自己的需要灵活设置各种参数进行定制测试：例如参考符号，控制信道，同步信道及数据信道的参数，此外，也可独立配置各个子帧。

       目前R&S的LTE信号模拟方案完全符合3GPP V8.40标准，包括PRACH、探测参考信号、上行链路的PUCCH编码，下行链路的PHICH和PCFICH编码，同时包含36.141标准规定的E-Test模型信道。

       LTE信号分析

       其次在LTE信号的射频分析方面，由于LTE信号采用了新的接入方式OFDMA，信号带宽最高可达20MHZ，这些对于信号的频域分析和调制域分析都提出了更高的要求。R&S FSQ 和 R&S FSG 信号分析仪能分析3GPP LTE 基站或者移动电话的发射机模块。信号分析选件 R&S FSQ-K101 和R&S FSQ-K105支持LTE FDD和TDD射频调制信号的测量，并以图形或表格显示结果：诸如 EVM、频率误差、频谱平坦度、I/Q 偏移、眼图、星座图及群时延等测量结果。选件 R&S FSQ-K100和R&S FSQ-K104可用于分析 3GPP LTE下行信号， 跟上行信号选件类似，该选件能在频域，时域及调制域对标准规定的所有信道带宽的3GPP LTE FDD和TDD信号进行测量。

       如需测量LTE基带信号，不管是平衡还是非平衡的，都可使用R&S FSQ 的模拟(R&S FSQ-B71)和数字 (R&S FSQ-B17) 基带输入选件来完成。同时R&S也提供了一款EX-IQ-BOX可以适应用户自己的数字基带格式，通过和FSQ上的B17接口一起使用，可以分析LTE数字基带信号。

       此外如果想对OFDM信号进行分析的话，R&S在高端信号分析仪FSQ上开发了FSQ-K96选件，这可以满足LTE早期研发和对任意OFDM信号进行分析的需求。

       LTE MIMO测试

       R&S公司的射频信号发生器SMU200A，或基带信号发生器AMU200A，都可以使用单台仪表进行MIMO接收机测试。这两款信号发生器都配置两个信号源，加装R&S SMU-K74或者AMU-K74选件后，就可以实时模拟2×2MIMO系统所需的4个衰落信道，从而对2×2 的MIMO接收机进行测试。这两款仪表解决方案都支持ITU 为3GPP LTE 定义的、包含衰落路径之间的相关特性的各种衰落模式。

       通过把两台或四台R&S的信号分析仪FSQ或FSG连接起来，R&S可以提供2x2和4x4的MIMO信号分析，此时只需在一台主控FSQ/G上配置K100（或者K104）和K102选件，就可以支持LTE FDD和LTE TDD中的三种MIMO模式：发射分集，空间复用和循环延迟分集。

       LTE 协议测试

       LTE协议栈的测试用来验证一些信令功能，例如呼叫建立和释放，呼叫重配置，状态处理和移动性等。和2G，3G系统的互操作性测试是对LTE的另外一个需求。此外为了保证终端的协议栈和应用可以处理高数据率的数据，需要测试验证终端吞吐量的要求。在LTE实现的早期，研发部门需要包含各个参数配置的多种测试场景来进行LTE协议栈的测试。此外LTE物理层具有很多重要功能，这包括小区搜索、HARQ协议、调度安排、链路自适应、上行时间控制和功率控制等。而且这些过程有着很严格的定时要求。因此也需要对物理层进行完全测试来保证LTE的性能。

       基于Rohde & Schwarz 在UMTS LTE协议栈测试领域的领先地位，R&S 推出了LTE协议测试仪CMW500，它的功能强大的硬件方案可以提供的频率高达6GHz，带宽为40MHz。它不仅可以用于一致性测试，性能测试和互操作测试，而且还把它的优点扩展到产品生命周期的后续阶段，从而可以给芯片和无线设备制造商在UMTS LTE 协议一致性研发的各个阶段中带来多重好处。而且它还有一个可供选择的用于PC机上的软件方案，可以支持个人开发者在早期就进行协议开发的工作，从而有效降低UMTS LTE 无线设备整个研发过程中的成本。所以使用CMW500可以并行进行软件和硬件的协同开发、测试和优化，从而加快产品的上市时间。

       通过在CMW500上配置CMW-KP500 MLAPI和CMW-KP501 LLAPI，R&S提供了协议栈测试所需的底层和高层两种不同编程接口，这样开发者在早期就可以对协议栈进行灵活测试，而且这样的测试是和后期的一致性测试完全兼容的，可以节省后期测试的时间和成本。
