天线巴伦的设计、制作与试验验证
录入：edatop.com 点击：
由于偶极子天线馈电端并无平衡地，为保持天线远场方向图的对称性，须采用平衡非平衡转换器（巴伦），经仿真与测试，天线的输入阻抗在调谐电路的可调范围内，考虑采用1：1的巴伦。使用图1所示的平衡输出巴伦。实测可实现20倍频的带宽。
经过长时间大功率发射，驻波比稳定不上升。巴伦的一组温升约30度，另一组温升约20度。可以理解为，巴伦使不对称的方向图对称起来，因为磁性材料对不平衡RF线外层的Iz厄流作用引起的。
详细情况如附件所示。
经过长时间大功率发射，驻波比稳定不上升。巴伦的一组温升约30度，另一组温升约20度。可以理解为，巴伦使不对称的方向图对称起来，因为磁性材料对不平衡RF线外层的Iz厄流作用引起的。
详细情况如附件所示。

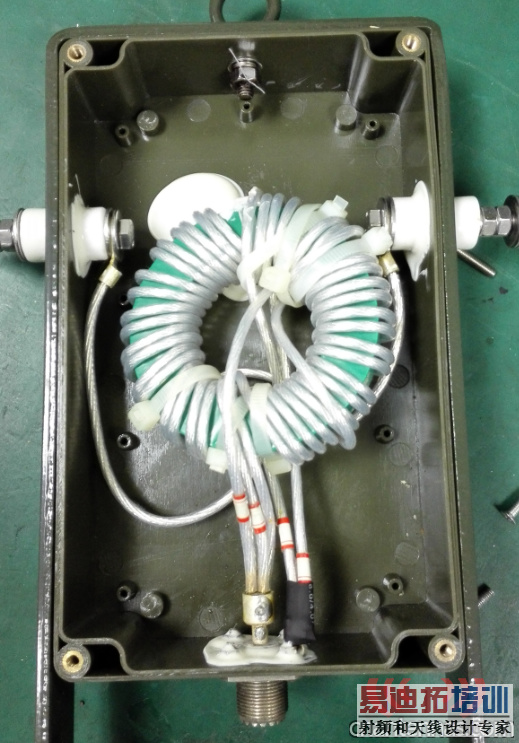

低频3-30MHz的巴伦实物图
