ku波段12*12微带共形天线阵设计
共形阵列天线是当前天线技术中最重要的发展方向之一。微带天线由于具有剖面低、体积小、重量轻、易于与载体共形等特点,近年来被广泛用于导弹、飞机、卫星、火箭等飞行器上。但是,由于馈电网络的欧姆损耗、介质损耗以及寄生辐射,微带阵列天线效率较低,尤其是频率较高或馈电网络较长时。为了解决这些问题,引入波导混合馈电以降低损耗。采用波导纵缝耦合馈电设计了40ghz平面阵列天线,由于耦合缝交替排列导致e面波瓣不对称;采用倾斜耦合双缝馈电设计了30*30平面阵列天线,由于倾斜耦合双缝引入不希望的辐射,导致天线增益下降。
利用波导微带混合馈电方式设计了ku波段微带共形阵列天线,串馈微带线阵与圆柱面共形,波导网络通过对称双缝耦合对微带线阵激励,对称耦合双缝的采用有效抑制了耦合缝的辐射,提高天线极化纯度。实验结果表明天线性能优良。1波导馈电微带共形天线

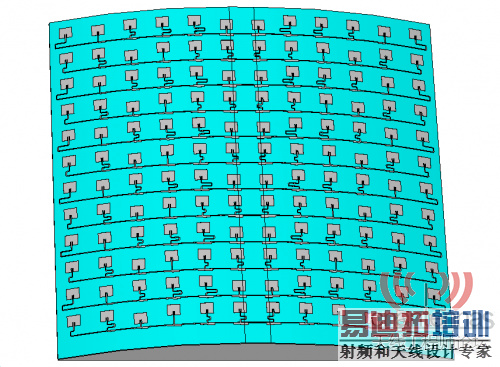

波导馈电微带共形天线如图1所示。该阵列天线包含12个1*12微带线阵,微带线阵采用矩形贴片辐射单元,微带线串馈激励,基本串馈功分单元如图所示。
由于微带线阵与柱面共形,柱面曲率使各辐射单元之间存在空间程差,通过调整各辐射单元馈电微带线的长度,来补偿天线单元空间路程差引入的相位差。为了降低馈电损耗,提高天线效率,轴向采用波导网络对微带线阵进行耦合馈电。波导馈电网络由一个t接头和一系列位于波导宽边的纵向耦合缝组成,如图3所示。波导网络终端短路,耦合缝之间距离0.5,距离短路面0.25,形成一个驻波阵。耦合缝采用对称双缝结构,保证天线的结构对称性,有效抑制耦合缝的辐射,提高天线的极化纯度。

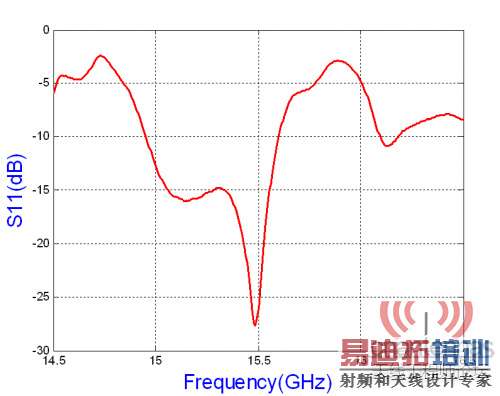

加工了一个12*12单元微带共形阵列天线,分别进行了天线端口驻波和波瓣图及增益测试,如图4所示。测试结果表明反射系数小于-10db的阻抗带宽有700mhz(见图5)。图6是15.3ghz的h面波瓣图,即圆柱共形面波瓣图,图7是圆柱轴向,即波导馈电面波瓣图,其交叉极化电平小于-25db,天线增益为27.9db,辐射效率为51%。
共形天线h面波瓣图
共形天线e面波瓣图
ku波段12*12波导馈电微带共形阵列天线的设计,共形面为微带线串联馈电的微带线阵,轴向采用波导网络对微带线阵耦合馈电。提出的对称双缝耦合馈电有效抑制耦合缝的辐射,提高天线效率和极化纯度。测试结果表明其阻抗带宽有700mhz,交叉极化电平低于-25db,天线效率达到51%。
