Vivaldi天线的COMSOL仿真

原作者：佚名

       Vivaldi 天线，也称锥形槽天线（TSA），是一种针对宽带应用的理想天线。它结构简单、易于制造，同时还有很高的增益，因此非常受欢迎。设计Vivaldi 天线时，我们可以使用仿真软件来计算它的远场模式和阻抗。

    名称由来

　　Vivaldi 天线由Peter Gibson 发明。Gibson 酷爱音乐，这也许就是他选择以巴洛克作曲家Antonio Vivaldi 的名字来命名这款天线的原因。虽然有多个故事版本，但Gibson 极可能是因为天线形状类似于Vivaldi 时代的一种乐器而选了这个名字，类似小提琴、大提琴或小号的截面。

    一款通用型天线

　　Vivaldi 天线具有很强的可塑性。天线在一层柔韧的薄基底上构建，因此能够适应各种表面；这也意味着它可以用于不同环境下的各种应用。

　　有一份专利就涉及在飞机中使用双Vivaldi 单元馈电部分，这正是由于天线能够做成流线型的缘故。另一个Vivadi 天线可以用于飞机中的原因是，它最高能够处理2 马赫的速度。现在这类天线正日趋成熟。

您还可以在医院里看到Vivaldi 天线。结合天线与微波成像技术，医生能够更好地进行乳腺癌和脑癌检测。

　　当使用Vivaldi 天线进行乳腺癌检查时，会用到一种名为I-MUSIC 的干涉仪。这里的MUSIC 并非作曲家Vivaldi 所谱写的音乐，I-MUSIC 是干涉多信号分类（interferometric Multiple Signal Classification） 的首字母缩写，现在已经发展成为一种强大的肿瘤检测方法。

　　Vivaldi 天线（本身及修改版）的应用范围非常广。安保人员可以用它来探测隐藏的武器，军事人员可以将它按阵列结构安置作为高量程雷达。

　　本款通用型天线可以实现许多功能，但首先我们希望分析一下天线的设计来了解它的工作原理。

    借助仿真分析Vivaldi 天线的设计

　　我们使用Vivaldi 锥形槽天线（TSA） 模型分析了天线的远场模式和阻抗，借此对天线进行分析。

　　我们的模型模拟了一个真实的Vivaldi 天线设计，使用介电薄层基底来表征天线。在基底之上，锥形槽上附有一层完美电导体（PEC） 接地面图案。我们通过指数函数e0.044x 得到了锥形槽的曲线。锥形槽本身看起来有些像喇叭，宽端逐渐弯成一条较窄的线。但与喇叭不同的是，薄端会连接至一个圆槽，宽端则会向空气敞开，如下图所示。

       馈电口设计时，我们反转基底，将一个50 Ω 的短路微带馈线，作为PEC 表面模拟。这是一个关键的设计单元，因为线上的集总端口会用于激励天线。
　　完美匹配层（PML） 环绕着整个模拟域。它发挥着电波暗室的功能，将吸收所有的辐射能量。
　　使用COMSOL Multiphysics 和RF 模块建立和求解天线模型后，我们得到了多种形式的结果。SWR 绘图显示，我们的模型拥有良好的宽带阻抗匹配。在大部分的模拟范围中，该值甚至优于2:1。

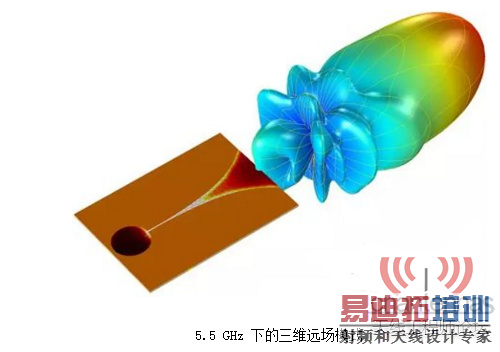

我们还创建了一个模型来展示远场模式。我们知道Vivaldi 天线辐射模式指向锥形槽的宽端。从模型来看，远场模式确实表现出了定向辐射模式。

谢谢分享，能否将排版再修整一下

小编，已整理

6666666666666666666666666666666

超短波，其工作频率为30-300MHz，不同的设备系统工作频带不完全一样，比如：一般超短波工作在V段30-88MHz（军用），城市调频广播工作在88-108MHz，航空，空管工作在109-139MHz，高速数据传输工作在U段225-512MHz。超短波天线应覆盖30-512MHz或其中某区域。
        为什么这样划分，与电波的长度，传输特性，应用场合及传输速率要求等相关的，这些天线工程师了解即可，想知道原因可以站内私聊。
超短波天线设计的难点
        理想的超短波天线应是宽带，小型化，高辐射效率，较高增益，较高的功率容量天线。但实际上，天线的带宽、小型化和天线的其他电性能诸如增益、效率等常常是相互矛盾的。要提高天线的工作带宽，同时要求天线的小型化，同时要辅以宽带匹配网络电路的应用，往往要牺牲一定的增益和效率。低频段，数十MHz，电长度10米级，天线电尺寸变小后实质上属于电小天线的范畴，电小天线的阻抗特性相当恶劣，要做到宽带本身就很不容易。比如：小车上的88-108MHz天线，往往中间是加载弹簧（电感）以增加长度。所以在这么大的工作带宽内保证其有良好的匹配和相对较高的效率，发射场合用的天线，这就更加困难
