印刷型对数周期天线的CST模型
录入:edatop.com 点击:
为了使天线能够工作在更宽的频带内,研究者们需要寻求电性能基本上不随频率变化的天线,五十年代后期发展起来的对数周期天线就是其中的一例,这种天线的电性能可以在10:1甚至更宽的频带内基本保持不变,所以称为超宽频带天线或非频变天线。

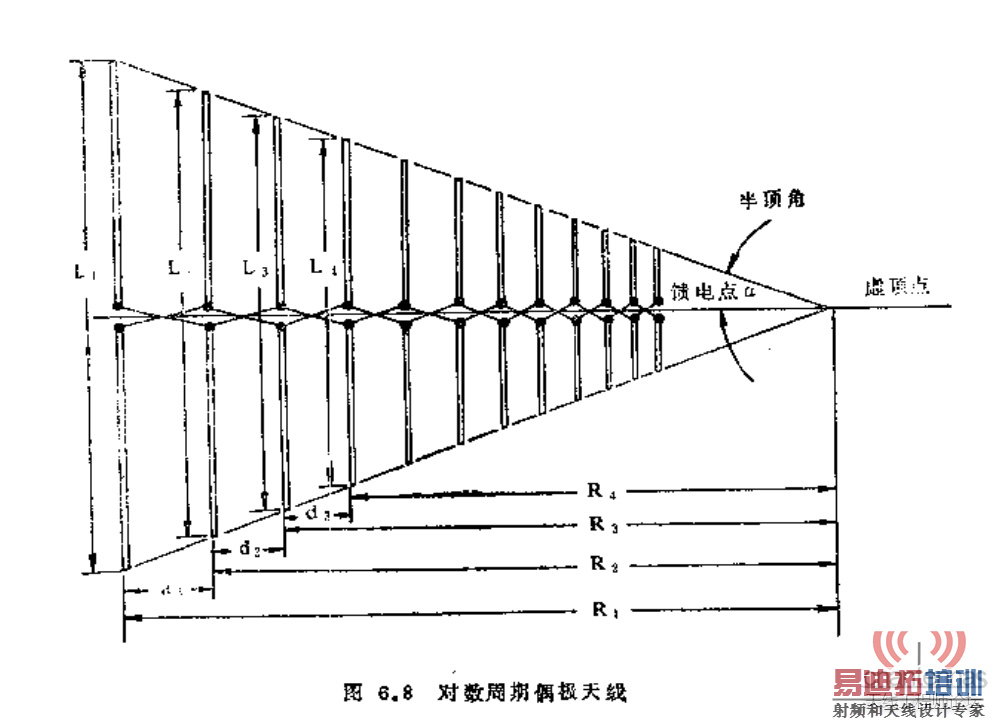

上图是对数周期天线的经典构型,整体结构采用一系列的偶极子,N副对称振子采用一对双线传输线(通常称为集合线)进行馈电,馈源接在短振子一端,单集合线交替的连接相邻的振子,称为交叉馈电,交叉馈电的目的是使辐射区的振子电流有适宜的相位关系,从短振子端馈电,馈线上相位滞后发生在较长振子方向,但经过交叉,相位反转后,较长振子上电流的相位就超前于较短振子,以便产生指向定点方向的端射或辐射,这种相位关系很像引向天线:前有引向器,后有反射器。引向器电流相位滞后于主振子,反射器电流相位超前于主振子。
在对数周期天线整个工作频段内,不同频率的高频电磁能量是由天线的不同部分辐射,频率高的,由短振子辐射,频率低的,由长振子辐射。

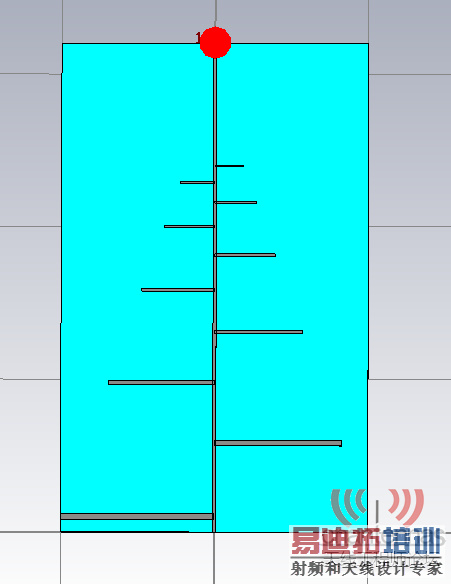

随着现代通信的飞速发展,天线的工作频段越来越高,为了适应更高的工作频率,研究者们就对数周期天线也进行了各种小型化处理,譬如本例中的印刷型对数周期天线,通过将立体结构的对数周期天线的振子结构通过印刷电路板技术印制在介质基板上,从而实现天线的低剖面。
上图是对数周期天线的经典构型,整体结构采用一系列的偶极子,N副对称振子采用一对双线传输线(通常称为集合线)进行馈电,馈源接在短振子一端,单集合线交替的连接相邻的振子,称为交叉馈电,交叉馈电的目的是使辐射区的振子电流有适宜的相位关系,从短振子端馈电,馈线上相位滞后发生在较长振子方向,但经过交叉,相位反转后,较长振子上电流的相位就超前于较短振子,以便产生指向定点方向的端射或辐射,这种相位关系很像引向天线:前有引向器,后有反射器。引向器电流相位滞后于主振子,反射器电流相位超前于主振子。
在对数周期天线整个工作频段内,不同频率的高频电磁能量是由天线的不同部分辐射,频率高的,由短振子辐射,频率低的,由长振子辐射。
随着现代通信的飞速发展,天线的工作频段越来越高,为了适应更高的工作频率,研究者们就对数周期天线也进行了各种小型化处理,譬如本例中的印刷型对数周期天线,通过将立体结构的对数周期天线的振子结构通过印刷电路板技术印制在介质基板上,从而实现天线的低剖面。

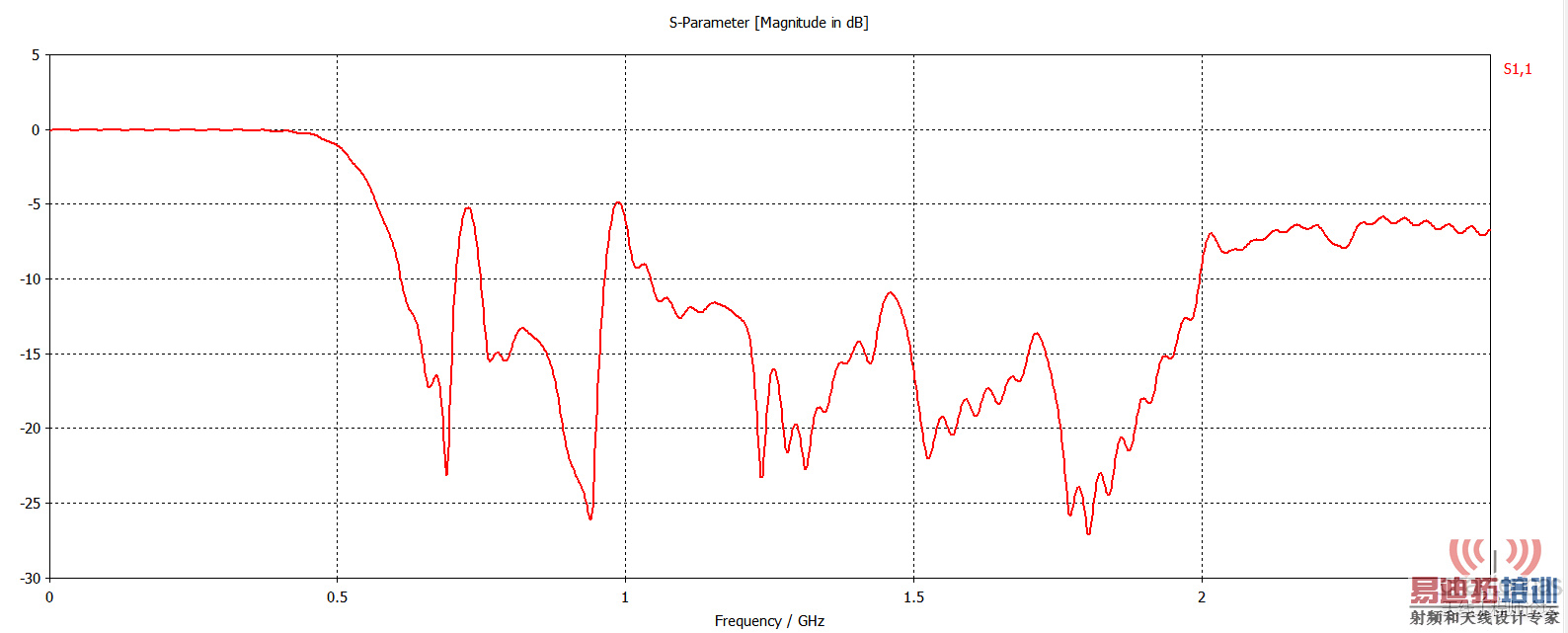

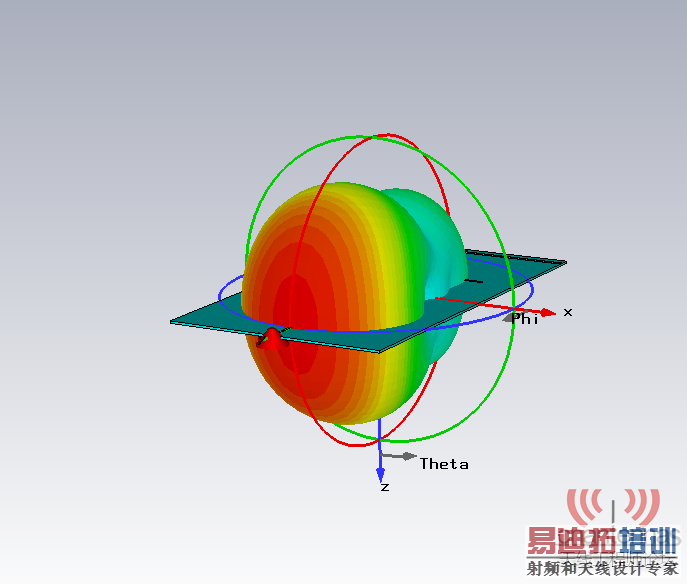

对周天线工作的高频 决于最顶小的振子长度,越小频率越高。低频取决于长的振子的长度,越长越低频,有时为了工程化,底部的长振子,做成辐射叶状,以减小长度。
嗯嗯,我也见过类似的论文,有整体振子都采用树状分形的,也有仅仅底部长振子进行折合处理的,还有的是将底部长振子做成椭圆振子,以平滑低频的性能曲线。
