求助这种螺旋波天线怎么添加馈源？
录入：edatop.com 点击：

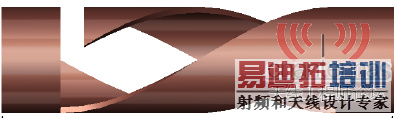

这种螺旋波天线怎么添加馈源?

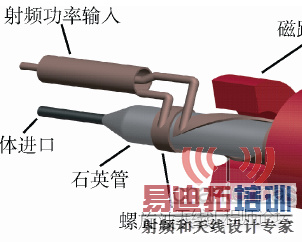

系统图
用CST2015怎么仿真?
可以在两个馈点上画一段小的金属体，两个面平行，再画一个LUMP PORT，就可以了。不过这个金属体要短。
你认为两个馈点应该加在哪里啊?金属体要咋个画啊
画几个PEC的面，在面之间，画面建PORT
谢谢，知道了
我觉得用wave port比较好，把那个功率输入处的外导体管延长点，做一个波导端口就可以了，选择dirven model
