SMITH圆小软件手把手教你匹配

录入:edatop.com    点击:
纯绿色SMITH小软件如附件所示,32位机器上运行。

smith.rar 106

点可执行文件,点两次左键。点击DATA PIONT如附件所示。表示,用键盘和MOUSE输入你的阻抗数据。



输入你关注的频率与天线或负载阻抗。


比如天线的阻抗在500MHz是150-23j,图中1点的位置就是150-23j。 要与50欧匹配,TOOLS-CIRCLES-VSWR,,VSWR小于2.只要匹配到圆内就算OK。

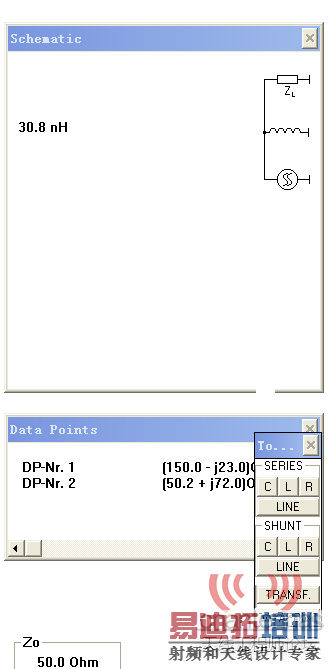

1点不在VSWR小于2的圆内,可以先并电感。到达2点。



在串电容的方式到达3点,3点已经在圆内了



理论上说,通过串并电容电感,可以完成天线的匹配。但有时,天线的阻抗太靠近SMITH的外圈,接近开路或短路点时,就不太好匹配了。通过要通过阻抗变换器来改善。

简单易懂,一定要支持!

常回家看看点可执行文件,点两次左键。点击DATA PIONT如附件所示。表示,用键盘和MOUSE输入你的阻抗数据。

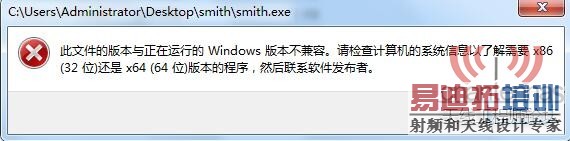

版本与电脑不兼容

本想试试的,结果......


这个是老版本了,只能32位

64位的能用吗

申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习业界专家讲授的天线设计视频培训教程
