cst 关于网格的知识

录入:edatop.com    点击:
关于cst网格的知识:  网格在设计天线中,很重要



CST网格知识2.pdf 54

读了本贴和CST网格剖分注意事项:http://www.cnantennas.com/forum. ... 1&extra=#pid886
这两贴读懂了,CST的网格,很熟悉了。

群主很给力,没发现还有另外一个帖子!问一下,cst中如何设置轴比随频率的变化

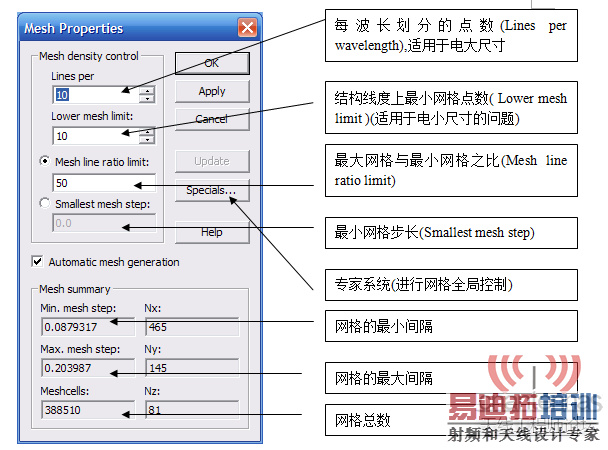

a)每波长划分的点数(Line per wavelength)----通常适用于结构尺寸大于一个波长的结构模型
每波长划分的点数(Line per wavelength)适于结构尺寸大于一个波长的问题,该参数描述了场的空间采样率,将Line per wavelength设为10,表示对沿着某一坐标轴传播的平面波进行至少10次采样,此时,系统会自动考虑由于材料的变化而引起的波长的改变,所以波长除以此参数决定了最大网格步长。
(b)结构线上度上最小网格点数(lower mesh limit)----适用于结构尺寸小于一个波长的结构模型
更多详情在附件。
