1Q：HFSS里面的图形，如何把模型打印出来，且只不显示图形以外的任何东西?
1A（BY：花开花落、本科菜鸟、淡蓝色的微笑、早起的懒人和Q.W.清悟）：
1，HFSS界面直接打印； 2，COPY IMAGE或截图到WORD上，之前先把坐标轴，网络设置成隐藏，VIEW里coordinate system 选HIDE。

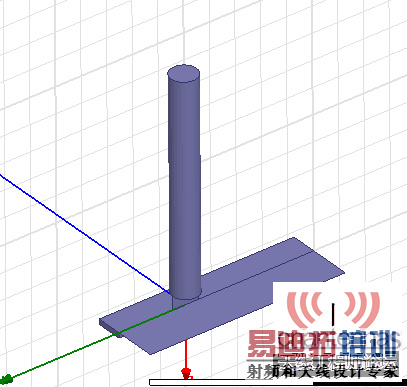

2Q：HFSS仿真时，WAVEPORT馈电时，下图的馈线多长合适?是不是馈线必须0.25倍波长?WAVEPORT是不是需要跟RAD重合?

2A：(BY:刘@天线@上海、本科菜鸟、andyton)：
1，WAVEPORT可以不和RAD重合，WAVEPORT背景是金属，当WAVEPORT与RAD重叠时，WAVEPORT优先；当WAVEPORT在RAD里面时，在背面画个金属板就可以了。
2，建议辐射体的离RAD边界不小于最低扫频的0.25倍电长度。如果多波长，大尺寸的结构可以尝试PML边界，可以低于0.1倍电长度。

3Q：多频段的2-6GHZ天线加工时，可否选择FR4?
3A（BY：清华哥RZZ、海风）：
原则上是可以的，只是损耗大了点，增益可能下降几个DB。也可以用介质常数为2.65的F4B，如果要验证，最好是加工，测试对比。

很不错！

4Q：金属波导的波长没有办法压缩到小于空气波长，不考虑介质填充。
4A(BY:andyton)：
如果可以缩小电长长，C=lamda*f，波长变小，c变小。c变小，c是由介质决定的，只能epsilon和u值都大于1的介质。所以，与现有原理自相矛盾了。如果真有，天线就可以无指标恶化的天线小型化了。

5Q:哪位知道下图中传输线变压器的作用，其中T1，T2分别接两天线，天线位于某移动平台的两端。

6A（BY：ugg，andyton）：
T2为倒相，T1为1：1，抽头5悬空。该传输线变压器，应为T1和T2的功率合成，即：移动平台两端天线的信号合成。

6Q:HFSS里的天线模型送到厂家加工，加工图纸该如何导出?
6A（BY：广成子，柿子）：
可以导出STEP文件，让三维造型软件识别，比如：PRO/E和SOLIDWORKS，加上共差。如果是PCB的可以导成PROTEL。最好是让结构工程师或结构设计师出图。

小编辛苦了。不过很有意义

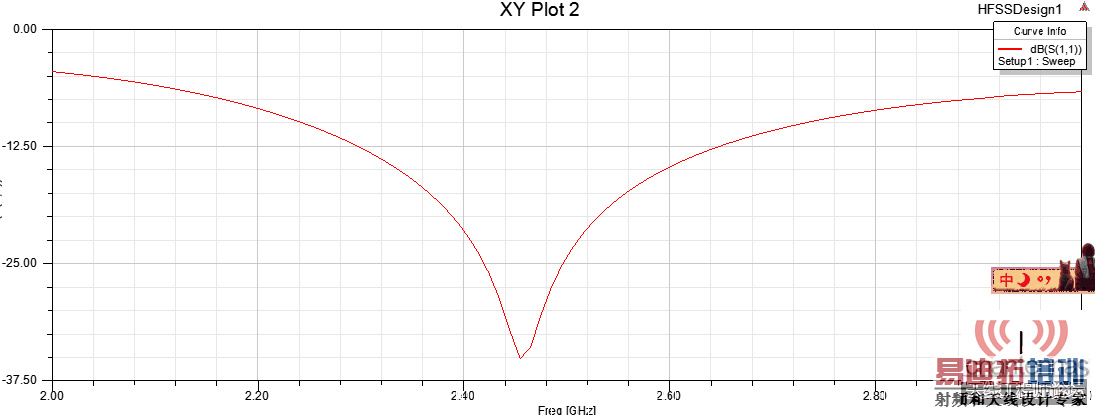

7Q：单极子天线时，有地面时，阻抗表现更好（更接近50），且增益也大。倒F天线好像也有这种现象，是否正确?

7A（BY：逸云-天线设计，初学者，上海手机天线，ugg）：
地也是辐射，还是主要的。口径大，增益自然大。同时，增益与波瓣宽度成反比，宽度越大，增益越小。宽带与Q值成反正，Q值越大，选频特性越好，宽带越窄。

8Q：本人小白，请问啥叫巴伦，有啥用。
8A（BY：andyton）:按天线理论，偶极天线属平衡型天线（双极天线，偶极子，双锥，八木），而天线的馈电线一般都是同轴电缆，属不平衡传输线，若将其直接连接，则同轴电缆的外皮就有高频电流流过（克劳斯的书上称为Iz），外皮有高频电流流过势必有辐射分量，甚至影响天线的极化方向（水平偶极子天线，竖直的RF线外层有电流，会影响水平极化的纯度）。因此，就要在天线和电缆之间加入平衡不平衡转换器，把流入电缆屏蔽层外部的电流Iz扼制掉，也就是说把从振子流过电缆屏蔽层外皮的高频电流截断。

9Q:微带双极化天线的增益可以做到多大?
9A（BY：排骨-相控阵）：
微带双极化隙缝天线，带宽做到15%，端口隔离度S12<-25dB，增益优于6dB，妥妥的。

10Q:放大器47MHz-700MHz，10dB，但是客户收到50MHz的天线接收信号太弱了，放大体现不了效果。
10A（BY：本科菜鸟）：
建议DIY做个0.25倍波的天线接收，老式收音机也是这样的。

11Q：将透波材料置于空气盒子中间，空气盒子的上下表面加FLOQUET端口，左右前后表面加主从边界条件，然后用S参数表示透射系数，这个方法是否可行。
12A（BY：广成子）：
这是周期性结构投射系数，如果材质均匀的，就是无限大材料的投射系数。实测时，除非面积非常大，否则会与仿真结果有出入。（实测证明：0度时，仿真与理论计算几乎一致，其它角度不一致）。

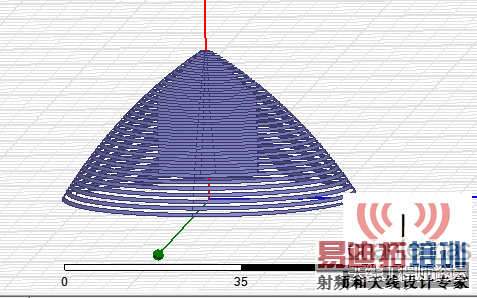

12Q:螺旋天线和微带巴伦，如何衔接?下图为模型图。按照天线的特性阻抗，单独设计巴伦，低频点轴比变差。常规渐变线微带巴伦S参数和轴比低段不佳，改进巴伦后，S参数好了，轴比变差了。

12A（BY：海风）：有文献表明：轴比变差是因为天线末端的电流混乱导致，建议螺旋末端的宽度渐变成尖，或加吸波材料，可外围打一排过孔，或加阻。

13Q：基站FAD，天线独立电调FA-D和电调FAD的区别?FAD的校准电路里，幅度相位一致性，对广播业务的赋形有多大影响，生产线上控制在多少以内?
13A（BY：花开花落，静安）:
独立电调是FAD可以实现单独电调，FA一个调节 D 一个调节，此天线为四个集束接头。一幅度0.7，相位5度以内，最多让步到幅度1，相位8.具体多大的影响，尚无实测。

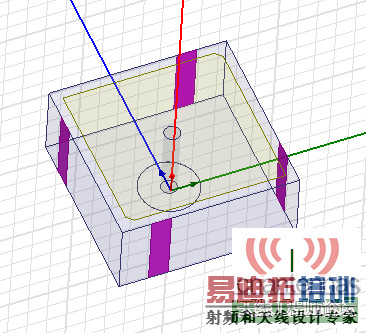

14Q：以下GPS天线四面的金属面怎么设置?如果实现旋转?

14A（BY：天线龙哥@杭州，质心，群内最低水平，Rex，花开花落，杭电小硕，本科菜鸟）
加金属面，设为PEC，如果不设置不好，建议发模型到群里，大家设（经过小时的努力，，，，成功）。选中你要旋转中的物体：edit-arrnage-rotate.。

15Q:请问HFSS仿真时，辐射边界条件距离辐射体要大于0.25倍电长度，这里的电长度是指扫频范围的最小值吗?但是算起来很慢，有何办法?
15A（BY：SLJXQ，微风吹过，本科菜鸟，丘山雨辰）
快速扫频仿真，可以是中心频率。扫频时就选最低频率下的电长度的0.25倍。如果频率很宽的话，可以分段来做扫。

16Q:腔体滤波器加工，对表面如果处理较好?有没有损耗这方面的数据积累?成都有哪个厂可以做为加工推荐?
16A（BY：沙漠中的驴，微带天线，玉心石，andyton）成都国光可以加工，一般工作在较高频率（大于300MHz）腔体滤波器要镀银处理。批量生产时，镀银要特殊处理，防止氧化发黑。可以用趋肤深度理论计算。电导率顺序：银铜金铝。

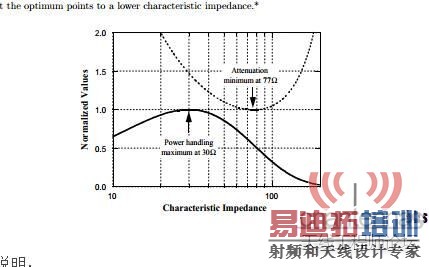

17（BY：*-*，信仰，比群内最低水平还要低的水平，本科菜鸟，REX，海风等）：关于RF线的特性阻抗为什么选50欧的讨论。第一种观点：RF线最大的功率容量时，阻抗为30欧，最低的损耗时，阻抗为77欧。折中一下为50欧。
第二种观点：RF线一般为50欧，电视为75欧，RF线的发展历史和制造工艺下的巧合。
The History Of 50 ohms
A lot of people ask, so here\'s the answer to the eternal question, "How did 50 ohms get to be the standard RF transmission line impedance?" Here are a few stories. Bird Electronics will send you a printed copy of their version if you ask for it. This from Harmon Banning of W.L. Gore & Associates, Inc. cable:There are probably lots of stories about how 50 Ohms came to be. The one I am most familiar goes like this. In the early days of microwaves - around World War II, impedances were chosen depending on the application. For maximum power handling, somewhere between 30 and 44 Ohms was used. On the other hand, lowest attenuation for an air filled line was around 93 Ohms. In those days, there were no flexible cables, at least for higher frequencies, only rigid tubes with air dielectric. Semi-rigid cable came about in the early 50\'s, while real microwave flex cable was approximately 10 years later.Somewhere along the way it was decided to standardize on a given impedance so that economy and convenience could be brought into the equation. In the US, 50 Ohms was chosen as a compromise. There was a group known as JAN, which stood for Joint Army and Navy who took on these matters. They later became DESC, for Defense Electronic Supply Center, where the MIL specs evolved. Europe chose 60 Ohms. In reality, in the US, since most of the "tubes" were actually existing materials consisting of standard rods and water pipes, 51.5 Ohms was quite common. It was amazing to see and use adapter/converters to go from 50 to 51.5 Ohms. Eventually, 50 won out, and special tubing was created (or maybe the plumbers allowed their pipes to change dimension slightly).Further along, the Europeans were forced to change because of the influence of companies such as Hewlett-Packard which dominated the world scene. 75 Ohms is the telecommunications standard, because in a dielectric filled line, somewhere around 77 Ohms gives the lowest loss. (Cable TV) 93 Ohms is still used for short runs such as the connection between computers and their monitors because of low capacitance per foot which would reduce the loading on circuits and allow longer cable runs.Volume 9 of the MIT Rad Lab Series has some greater details of this for those interested. It has been reprinted by Artech House and is available.

18QCB覆铜的厚度有什么标准?
18A（BY：拔毛毛，TSUNAMI）
厚度一般是1盎司，0.5盎司。一盎司的厚充为0.036mm，0.5盎司为0.018mm

19Q:大家好，我是一名学生，刚接触CST，正在对蝶形天线进行仿真，但是在CST里加入如图的馈电端口，仿真出错[图片]错误信息为：Port 1 is inhomogeneously filled within the first 3 mesh cells. Cannot start solver。求各位大神指点应该怎么加入馈电端口，感激不尽！

19A(BY:本科菜鸟)平衡馈电用离散端口馈电。

20Q：我做过测试，本来网分开路，点在史密斯圆图开路点，对吧；然后接个同轴线到网分上，点就沿着圆图外径往下跑！这不就是相当于并电容么?！是否可以理解为天线上如果接个同轴线，就相当于天线并了个电容?！

20A(BY：手机天线，)
如不计同轴线损耗，因为同轴线长度的引入引起反射系数相位的变化，产生的移动是在等反射系数圆上，而不是等电导圆上。同样尺寸、不同频率，相位延迟不同，所以点会拉成一根弧线又实际同轴线有损，表现在仪器端口上看来：反射波功率变小了，所以仔细看的话，可以看到不仅从开路点往相位延迟区跑，而且会往圆心方向偏移。网分校准里面有个延迟校准，就是校准测试电缆引入的相位误差。

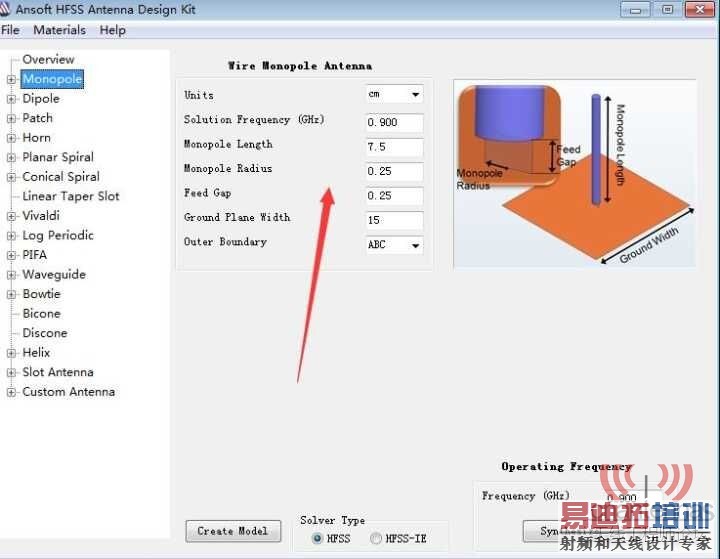

20Q：hfss的ADK工具怎么使用啊

20A（ BY：花开花落，Jackie Chow）
