hfss里波导的模式怎么确定？还有截止频率？

呜呜呜，有没有能回答一下，求抱大神大腿~~

波导的截止频率，有很精确的公式。如果要仿真看s11或s12就可以了。

补充一下，你可以通过剖分，减小计算，得到你要想的模式。低模先截止，高模后截止。

哦哦，谢谢你哈，那在hfss里怎么看模式呢?例如TE10模什么的

仿真的话，截止频率看的是s11还是s12呢?看s11的话是看-10dB以下那个临界点吗?看s21，是不是看-3dB呢?我发现看gamma曲线好像看不出来有高次模

张克潜的那个书《微波与光电子学中的电磁理论》上说得很清楚，可以看电场方向。
本论坛上，也有这个图，你可以找找。
http://www.cnantennas.com/forum.php?mod=viewthread&tid=166
剖分时，电面与电场垂直即可。

张克潜的那个书《微波与光电子学中的电磁理论》上说得很清楚，可以看电场方向。
本论坛上，也有这个图，你可以找找。
http://www.cnantennas.com/forum.php?mod=viewthread&tid=166
剖分时，电面与电场垂直即可。

会有一个很陡的频域上升沿，非常明显。

学习学习

很陡的频域上升沿是在哪儿看呢?s11嘛?

还有啊，就是，为什么仿真结果和公式对应的不一样呢，打个比方说，我公式算出来TE10模的截止频率是36.8GHz，可是，仿真出来的S11效果就很好，就很奇怪，有大神知道吗，快速扫频，200GHz,S11曲线所有的频点都在-30dB以下

当然了，空心波导都是高通的，36.8G截止，200G肯定可以通过，S11当然很小很小、

对啊，低频到高频，S11从0dB从反射，到-30+以上的全通过。

可是我仿出来的s11曲线，是从0到200GHz这个整个频段，都是低于-30dB的，不是从36.8G开始才通过的，36.8GHZ是我根据尺寸算出来的理论值。

还有哦~~我仿真的结构不是空心波导，是类似于屏蔽带状线的结构，叫基片集成波导，突然明白我想问的问题应该这样说（真是要感谢你，之前我都不知道怎么表达哩）：我这个仿真结构的主模是TEM模式，然后，第一个高次模是TE10模，按理来说，计算出来的数据是36.8g是TE10模的截止频率，那么，为什么我的仿真结果上s11曲线表现的没有出来高次模呢?可能的原因是什么呢?感觉我仿的结构也没问题。

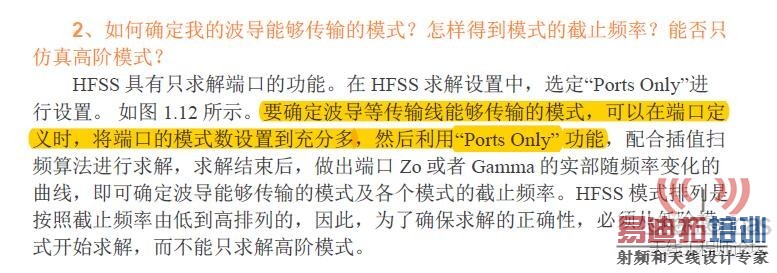

哈哈，我总算知道啦~~在网上一个文档里看到的

谢谢分享

hfss仿真向导里本征模仿真可不可以呢，前提是你要会计算不同模式的截止频率及截止波长
