之一：尤益醒来两眼黑，概述地理定经纬...
录入：edatop.com 点击：
有诗曰：开山鼻祖马可尼，跨洋电报穿信息。大区通讯传呼机，蜂窝通讯有手提。语音服务一二G，高速上网三代起。数据业务要得急，所以有了LTE。
LTE的出现也有些日子了，大陆连TDD LTE的牌照都发了，一派祥和。某家就是那一片彩云的黑边。最近，加入了不少QQ有关LTE的群，发现现在有网上资料良莠不齐，很多人被误导的。老衲是从LTE还是襁褓中的婴儿，就开始关注的，实在不忍心看到这种情况。于是，又多嘴了。
现在LTE正是流行，老衲也来凑凑热闹，用几讲的内容和大伙聊聊这个系统。贫僧以接入过程作为绳子，把物理信道给大伙儿串起来。有歌词：“把信道和内容串成串，没有疑惑没有烦。”
犊子扯到这里为止，扯大了容易变成扯淡了。闲言少序，言归正传。
1. 故事篇
一天清晨，LTE的手机（尤益（UE），尤俊达的四十二代孙）被从睡梦里唤醒，“谁在按开机键?老板叫俺上班了……”尤君睁开眼睛，“真是睡得比狗玩，起的比鸡早”，四周一片黑暗。但见床头一本手册：《挨乐蹄易（LTE）地理----3GPP 36系列规范》。这是哪里，我怎么会到这里来?尤某人，开始回忆睡着之前的事情。
……
什么都想不起
……
还是没有感觉
算了，还是看看床头的那本指南吧。或许，能帮助自己回忆起一点东西。想着，打开是，一阵亲眼，书里转出一个白胡子老和尚。和尚口念佛号：“南无阿弥陀佛，善哉善哉！小施，贫僧主这厢有礼了。老衲乃是这本书里面模拟投影，将会一路指引小施主，游览挨乐蹄易世。”
老和尚用手一指，墙壁上出现了一副地图，方方正正的。
“施主请看：
挨乐蹄易世界是一个规则的矩形，横向经度叫做时间，纵向纬度叫做频率。
在南北的纬度方向上，这个世界有几种可能：20 / 15 / 10 / 5 / 3 / 1.4 MHz。纬度按照15 KHz为一度划分，对应分为 1200 / 900 / 600 / 300 / 180 / 72个有效的小格，两边是用来保护这个世界的崇山峻岭；为了方便管理，每12个小格作为一个管理单元，叫做RB，所以对应有 100 / 75 / 50 / 25 / 15 / 6个单元。现在最常见的是20 MHz的形式，对应有口诀：“频域绵延廿兆长，一千二百子波绑。调度不按子波行，内分一百单元档。”
在东西的经度方向上，有1024个国家，称为0号到1023号无线帧帧；每个无线帧的结构是一样的，长度是10 ms。这些国家，首位相连，成一个圆环的形状；0-1-2-……-1023-0。每个无线帧，均匀地被分为10个省，叫做子帧；每个子帧就是1 ms，也按照时间顺序以0-9编号。每个子帧，被分为前后两市，叫做时隙；不过除了很特别的情况，行政管理的单位是省而不是市。每个市有7个街坊，官方称为OFDN符号。对应口诀：“千国首尾连作环，一国十省毫秒间。零壹二市对分开，各有七个符号管。”
按照政体不同，存在两个世界。一个是大一统的FDD，另一个是行省分立的TDD。
对于FDD，完全服从上面的口诀，没有例外。然后为了保证避免迪艾勒（DL，下行）族和尤艾勒（UL，上行）族的“仇人见面分为眼红”，两个族人走不同的频带。
对于TDD，问题就麻烦了。迪艾勒族和尤艾勒族的矛盾问题，由两族人不同时在一个城市里面出现来保证。为了大家不起冲突，还专门设置了一个隔离地带，大约相当于南韩和朝鲜之间的军事隔离区。这个地带也是一个城市的规模，叫做特殊子帧。特殊子帧里面，迪艾勒族住在DwPTS区域里面，尤艾勒族住在UpPTS内，两个地方由一个叫做GP的深沟隔开。
由于人口数目的比例不同，两个族安居的城市大小、以及特殊子帧里面两个区的大小是可以调节的。
各个省的语言在随着时间变化。所以，每到一个省，都必须找到翻译石柱（DL DMRS，下行解调参考信号），来确定当时当地的语言，防止产生误解和冲突。翻译石柱的分部对以每一个省的每一个纬度而言是一样的。
尤益正在琢磨其中的奥秘，突然地理书中冒出一阵火光。尤益扑救不就，手册瞬间化为灰烬。他正在懊悔之际，空中飘下来一张纸条，上面写道：“时频二域经纬纵，方格划分相貌同。欲寻老僧真影踪，赤道同步苍岭中。”
欲知后事如何，且听下回分解。
与非网加菲原创，谢绝转载。
更多内容详见：大V在线，加菲戏说LTE
LTE的出现也有些日子了，大陆连TDD LTE的牌照都发了，一派祥和。某家就是那一片彩云的黑边。最近，加入了不少QQ有关LTE的群，发现现在有网上资料良莠不齐，很多人被误导的。老衲是从LTE还是襁褓中的婴儿，就开始关注的，实在不忍心看到这种情况。于是，又多嘴了。
现在LTE正是流行，老衲也来凑凑热闹，用几讲的内容和大伙聊聊这个系统。贫僧以接入过程作为绳子，把物理信道给大伙儿串起来。有歌词：“把信道和内容串成串，没有疑惑没有烦。”
犊子扯到这里为止，扯大了容易变成扯淡了。闲言少序，言归正传。
1. 故事篇
一天清晨，LTE的手机（尤益（UE），尤俊达的四十二代孙）被从睡梦里唤醒，“谁在按开机键?老板叫俺上班了……”尤君睁开眼睛，“真是睡得比狗玩，起的比鸡早”，四周一片黑暗。但见床头一本手册：《挨乐蹄易（LTE）地理----3GPP 36系列规范》。这是哪里，我怎么会到这里来?尤某人，开始回忆睡着之前的事情。
……
什么都想不起
……
还是没有感觉
算了，还是看看床头的那本指南吧。或许，能帮助自己回忆起一点东西。想着，打开是，一阵亲眼，书里转出一个白胡子老和尚。和尚口念佛号：“南无阿弥陀佛，善哉善哉！小施，贫僧主这厢有礼了。老衲乃是这本书里面模拟投影，将会一路指引小施主，游览挨乐蹄易世。”
老和尚用手一指，墙壁上出现了一副地图，方方正正的。
“施主请看：
挨乐蹄易世界是一个规则的矩形，横向经度叫做时间，纵向纬度叫做频率。
在南北的纬度方向上，这个世界有几种可能：20 / 15 / 10 / 5 / 3 / 1.4 MHz。纬度按照15 KHz为一度划分，对应分为 1200 / 900 / 600 / 300 / 180 / 72个有效的小格，两边是用来保护这个世界的崇山峻岭；为了方便管理，每12个小格作为一个管理单元，叫做RB，所以对应有 100 / 75 / 50 / 25 / 15 / 6个单元。现在最常见的是20 MHz的形式，对应有口诀：“频域绵延廿兆长，一千二百子波绑。调度不按子波行，内分一百单元档。”

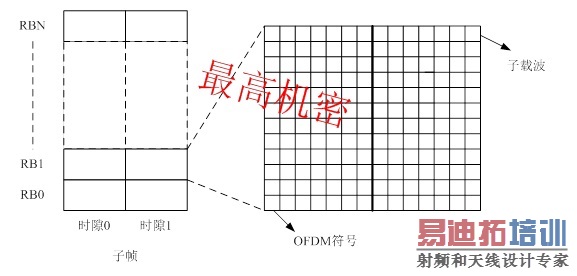

图1.城市俯视图
在东西的经度方向上，有1024个国家，称为0号到1023号无线帧帧；每个无线帧的结构是一样的，长度是10 ms。这些国家，首位相连，成一个圆环的形状；0-1-2-……-1023-0。每个无线帧，均匀地被分为10个省，叫做子帧；每个子帧就是1 ms，也按照时间顺序以0-9编号。每个子帧，被分为前后两市，叫做时隙；不过除了很特别的情况，行政管理的单位是省而不是市。每个市有7个街坊，官方称为OFDN符号。对应口诀：“千国首尾连作环，一国十省毫秒间。零壹二市对分开，各有七个符号管。”

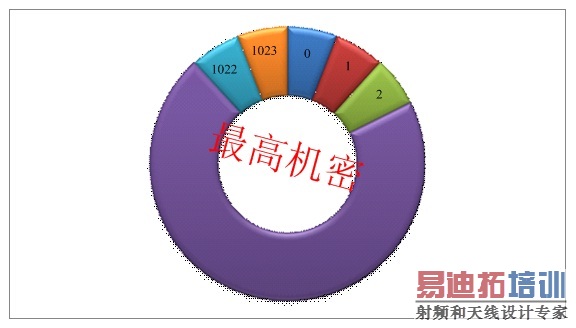

图2.环形世界
按照政体不同，存在两个世界。一个是大一统的FDD，另一个是行省分立的TDD。
对于FDD，完全服从上面的口诀，没有例外。然后为了保证避免迪艾勒（DL，下行）族和尤艾勒（UL，上行）族的“仇人见面分为眼红”，两个族人走不同的频带。
图3.一个大一统国家
对于TDD，问题就麻烦了。迪艾勒族和尤艾勒族的矛盾问题，由两族人不同时在一个城市里面出现来保证。为了大家不起冲突，还专门设置了一个隔离地带，大约相当于南韩和朝鲜之间的军事隔离区。这个地带也是一个城市的规模，叫做特殊子帧。特殊子帧里面，迪艾勒族住在DwPTS区域里面，尤艾勒族住在UpPTS内，两个地方由一个叫做GP的深沟隔开。
由于人口数目的比例不同，两个族安居的城市大小、以及特殊子帧里面两个区的大小是可以调节的。

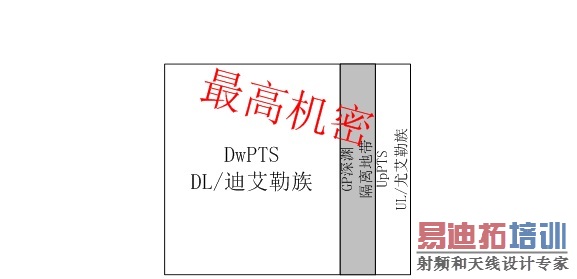

图4.一个行省分立的国家

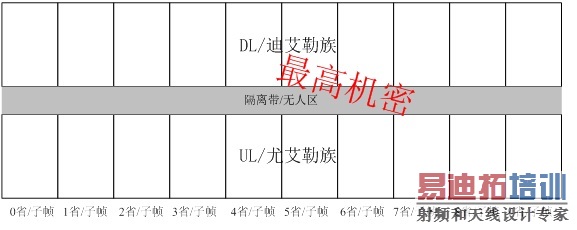

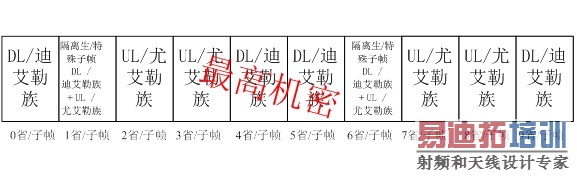

图5.两族隔离行省
各个省的语言在随着时间变化。所以，每到一个省，都必须找到翻译石柱（DL DMRS，下行解调参考信号），来确定当时当地的语言，防止产生误解和冲突。翻译石柱的分部对以每一个省的每一个纬度而言是一样的。

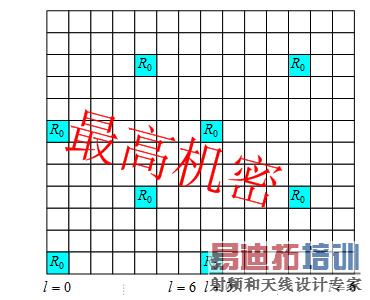

图6.翻译石柱的位置
尤益正在琢磨其中的奥秘，突然地理书中冒出一阵火光。尤益扑救不就，手册瞬间化为灰烬。他正在懊悔之际，空中飘下来一张纸条，上面写道：“时频二域经纬纵，方格划分相貌同。欲寻老僧真影踪，赤道同步苍岭中。”
欲知后事如何，且听下回分解。
与非网加菲原创，谢绝转载。
更多内容详见：大V在线，加菲戏说LTE
