PCB上设计loop antenna如何用ADS来仿真,确定该PCB天线的阻抗?

录入:edatop.com    点击:
请教各位大侠:PCB上设计loop antenna如何用ADS来仿真,确定该PCB天线的阻抗?频率433M

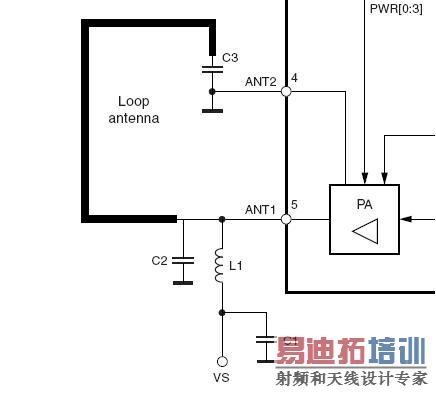

请教斑竹,原理图中C3怎么表达到仿真中去?实际天线背面没有铺地,在仿真中如何表达?

必须的!face]007[/face]

我在,可是这贴子不是我发的啊,上面的问题本人也不会啊

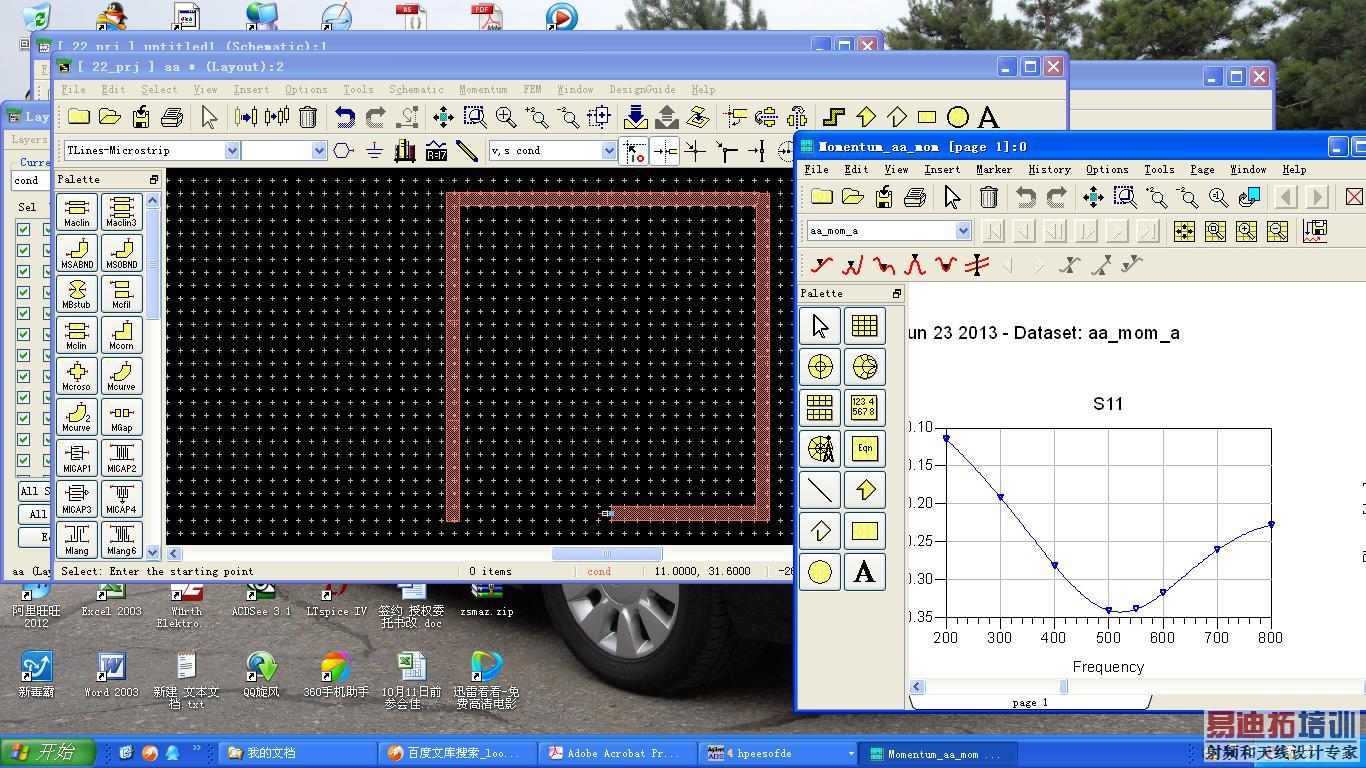

导到原理图中做联合仿真,
天线背面没有铺地,在层定义里面设置

这个要找火烽了

导到原理图中做联合仿真,
天线背面没有铺地,在层定义里面设置
谢谢!导出到原理图,能不能说详细一些?
然后天线的阻抗怎么确定?天线与地平面的关系会影响天线效果,这个影响怎么导入到原理图?

这个要找火烽了
呵呵,请火烽指导一下。

这个如何解决的呢?

loop antenna的阻抗在ADS里面直接看smith图就可以了吧,端口使用50Ω的

仿真给出的只是微带线的S参数,和电磁仿真不是一个概念

顶一下,等着看解决方法,也面临这样的疑惑,有源天线如何仿真。
