饼型天线的设计与思考

天线的指标要求多种多样，天线的体积要求多种多样，天线的外观要求多种多样，这给天线研发人员提出了更高要求。

如果研制出体积小、性能好、稳定性强的产品是每一位研发人员的追求。

之前，遇到过天线的高度要求低，低到最低频点的十分之一高度，粗细是最低频点的二分之一以内，这个指标难住我将近一个月时间。经过一个月的学习、交流，现在有了一定的心得。此种天线的难点在于如何在很低高度上实现垂直线极化。

天线指标如下：

2.4GHz频段、全向、高度为最低频点的十二分之一波长、垂直线极化、单极化、增益在1-3dBi左右。

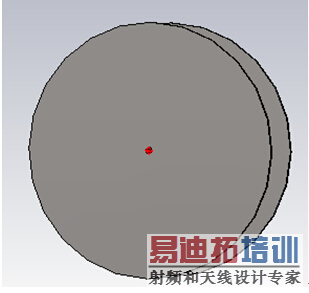

图一  天线模型图

图二 回损仿真

图三 方向图仿真

现在的模型高2CM，没错是2CM（最低频点的十二分之一波长）；直径90MM，没错是90MM。（最低频点的三分之一波长）

此模型加工成实物后，进行了实测验证，与仿真结果吻合很好，说明此模型的正确。

此模型的思路说明，只要思路正确，多多交流，多多学习，天线是OK的。

由于某种原因吧，我只能先说这些了，以后在慢慢公开，我不在原单位了，也开始了打工生涯，请各位谅解哦。

先学习一下       以后有问题向大神请教

很好啊。带宽也很宽。

顶一下东北哥

大神，现在可以慢慢公开了吗，好好奇哎

确实得慢慢公开啊。频段不是我们可以用的

楼上需要什么频段的呢?

不错，频带挺宽的
