之六:次同步信号详细分析
录入:edatop.com 点击:
2.协议篇(次同步信号)
以下资料均来源于3GPP 36系列协议。
(36.211)
次同步信号的序列是由两个长度为31的二进制序列交织级联产生。级联的序列使用扰码序列进行加扰,其中扰码序列由主同步信号给出。

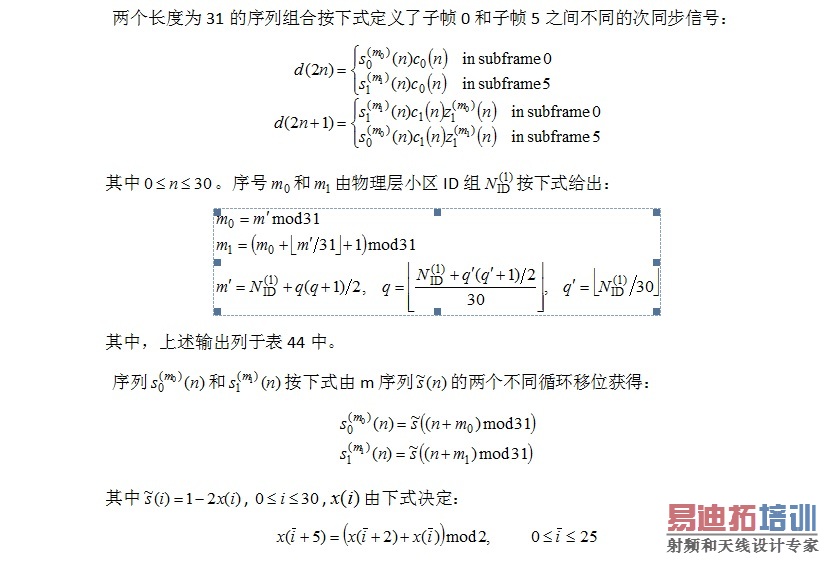

两个长度为31的序列组合按下式定义了子帧0和子帧5之间不同的次同步信号:
?加菲乱谈:次同步信号的码生成看起来比主同步复杂,这也是为了缩短次同步搜索的时间。这个是编码理论里面的一种码,所以在搜索次同步号的时候,只要乘乘加加的就好了。如果谁用穷举搜索方法,那么就是该打了。具体也是算法问题,老衲不多说。
所以,3GPP里面还是有能人的。
序列到资源单元的映射取决于帧结构。帧结构类型1的一个子帧中,主同步信号和次同步信号使用相同的天线端口。
序列按下式映射到资源单元:
?加菲乱谈:次同步信号的位置如下图
可以看到,前后两个次同步的序列是不同的,也就是说次同步是10 ms的周期。在主同步的基础上,获得次同步,就得到了10ms/无线帧的同步。
两个符号连在一起,可以认为它们的信道一致,方便相干检测。这又是算法的要求。
序列到资源单元的映射取决于帧结构。帧结构类型2的一个半帧中,主同步信号和次同步信号使用相同的天线端口。
序列按下式映射到资源单元:
?加菲乱谈:次同步信号的位置如下图
可以看到,前后两个次同步的序列是不同的,也就是说次同步是10 ms的周期。在主同步的基础上,获得次同步,就得到了10ms/无线帧的同步。
两个符号的时间间隔相对FDD,相干检测的假设在高速情况下可能不成了。这也是算法的要求。
看起来TDD就甘愿吃亏?非也非也,这是前面说的下行子帧的限制,看看全部上下行配置,只有第一子帧是必然下行的。在这一个子帧里面,要安排全部下行公共信道。于是乎,PBCH把次同步信号挤出来了。
