大家来看看这个整流平面螺旋天线！

老师最近让设计这么一个整流天线，要用平面螺旋天线，利用它的宽带性与非频变特性，天线的外形可以用ADK直接设计，可是论文中并没有提到天线下边的介质是什么，这里之前问了一个关于介质的问题，感谢前辈的指导，我明白了 ADK对平面螺旋天线默认是没有介质的，可是在实际的设计加工时肯定要有介质吧，至少是来支撑天线的，问题就是什么介质好呢?我觉得肯定是介电常数越接近1越好，因为那样和不加介质一样，但是没有这样的介质吧，我换了其它介质，有2.2的 4.4的 2.1的 2.08的 对S参数的影响都很大。这个问题有什么办法能解决吗?难道只能加上介质板后再对天线进行优化吗?

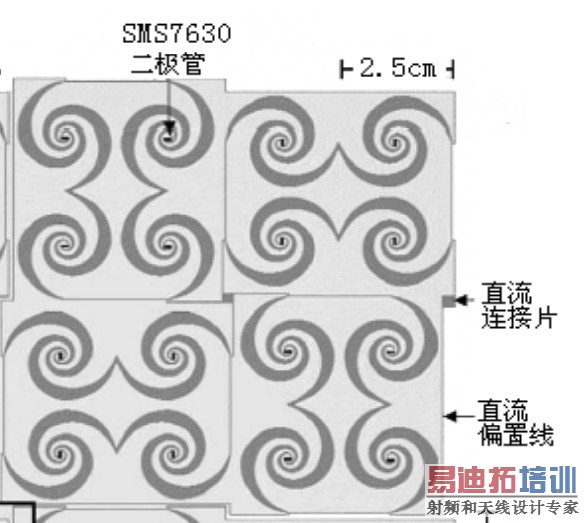

再一个就是整流了，论文中只有这么一个图，

我想问下就是信号被整流后，电流如何传输的，图中的直流偏置线我怎么看着接在了螺旋天线的末端，难道电流能从天线上传出来吗?这和常规的整流天线不一样啊，希望前辈能给解释解释。
三一个就是两个天线的末端连在一起算是串联，我怎么感觉好难实现这样的模型，试了很多次，多多少少有偏差，两个端点很难归结为一个端点，请问这样有影响吗?

等待前辈们的指点

加油

我再顶顶  别沉下去了啊

一、对于你的整流天线，没有搞过，表示不会；二、就你说的介质的事情，你可以找一些苯板就可以了，它的介电常数约等于空气的。

一、对于你的整流天线，没有搞过，表示不会；二、就你说的介质的事情，你可以找一些苯板就可以了，它的介电常数约等于空气的。
哦 您说的苯板这种材质好弄吗?那在仿真的时候可以直接下边画个空气层来代替这个苯板吗?还有一点疑问就是这样的天线加工时候用苯板可以实现天线的腐刻吗?还是加工成铜片在贴到苯板上呢?

一、苯板这种材质好弄吗?=快餐盒的那种材质就是苯板的，以前的家用电器的泡沫也是苯板的，好弄吧！
二、仿真时可以用空气来代替的。
三、由于这种材料密度相当的低，可以浮在水上的。所以，一般都是苯板贴到天线上面的。怕高温哦，至于耐酸碱性就不知了。

一、苯板这种材质好弄吗?=快餐盒的那种材质就是苯板的，以前的家用电器的泡沫也是苯板的，好弄吧！
二、仿真时可以用空气来代替的。
三、由于这种材料密度相当的低，可以浮在水上的。所以，一般都是苯板贴到天线上面的。怕高温哦，至于耐酸碱性就不知了。
谢谢您的细心解释

谢谢探讨，好好学习，天天向上。

改变介值基板，天线尺寸自然变了，采用介值基板，天线频率是不是降低了?
