求微带阵列的交叉馈电的具体技术要求

顶,我也想知道哦!馈线不好仿哦,用什么仿比较合适

我是看到过正负45度基站天线是交叉馈电,是微带的,按+-45度方向馈电,不知和你说的一样不?

我有此类5.8G天线的成熟产品，19DBI，可以出售！god-3166@163.com

请把你的联系方式，发短消息给我，在站内的消息。我有需求。

这种天线阵列为了降低旁瓣,需用切不雪夫电流分布.所以带宽是这种角馈天线阵列的瓶颈!!
顺便发上我做的两款这种天线,记得好想是发过的.

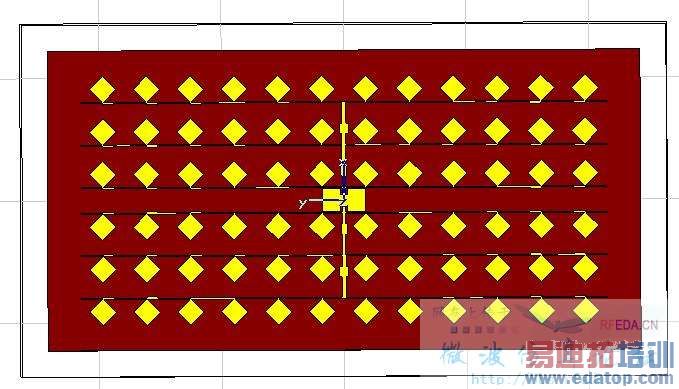

一款是72 个贴片组成,背向标准波导馈电,仿真增益25.4dB,实测增益24.2dB.

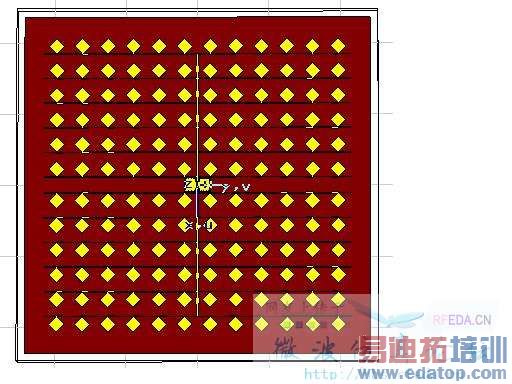

另一款是144个贴片组成,同样是背向标准波导馈电,仿真增益28.2dB.

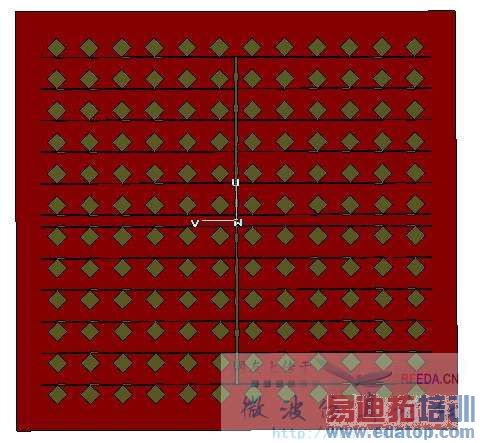

另外两款这种改进的背向标准波导馈电,可以使旁瓣电平在E面和H面,都小与-20dB.









实际中我们需要的不需要这么多个贴片



楼主的图中,最后中心是用同轴馈电的.然后有同轴到微带转换过去.
如果做4X4,那比较简单.中间同轴连接微带馈线用50欧姆,功分到贴片的馈线用100欧姆.根据你的设计频率计算下线宽. 中间微带馈线中加了四分之一阻抗匹配器.
具体可以参考Handbook of microstrip antenna中关于讲角馈天线阵列部分



前面ybandzyy ,请问有那两张图片的仿真模型不,如果方便的话发出来让我参考参考,谢谢!还有你这个天线阵的仿真前期是在designer里实现的吧
