高性能的FM内置天线解决方案

着科技的不断进步，电子元件越来越集成化，极大刺激了便携式产品的功能多样和小型化。 FM收音机功能在便携式产品中的使用已经非常普遍，特别是在手机产品中基本上已经是一种标配。

通常来说，这类产品的FM天线大都是用耳塞的地线来做的。人们在使用过程中有一个缺点，就是耳塞天线携带很不方便，由此很多人都不愿意携带，使FM收音的好处得不到充分发挥。正是因为如此，把天线内置于产品内部必定成为未来的发展方向。

内置FM天线是技术难题

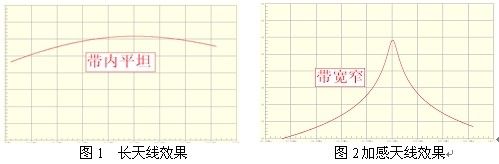

从技术上来讲，要把FM收音的天线内置化是有很大难度的.耳塞一般长度1m多，正好大约符合了收音机频段的需求。很短的天线即便通过加载的办法使之谐振，也会带来性能下降的缺点。更别说便携产品因尺寸原因，能提供的有效长度极有限。因此以下问题难以避免：

1、天线因有效长度太短、增益太小使收音机效果将会差到难以接受的程度；

2、加感谐振后，变成一种窄带谐振，其带宽也远远满足不了FM频段的需求。

edatop.com

现在市面上已有的大多数FM内置天线产品采用的都是短线或者陶瓷天线直接替换原来的耳 塞天线，而上述提到的问题没有得到很好解决，因此普遍存在以下不足：

        1、 系统接收灵敏度差、收台很少；

        2、 方向性很强，移动中接收不稳定；

        3、 易受人体影响；

        4、 有效带宽不够，导致不同的频点效果差距很大。

        解决方案

        针对现行方案的缺点，世强电讯公司推出了精心设计的高性能内置天线FM系统方案。

        该 方案应用了跟踪调谐、带宽拓宽技术等多个独特的信号处理办法，立足于一个很小体积小方块天线的基础上，将整体效果大大提高。其方向性、人体手感效应、移动 干扰、带内各频点性能平坦性等方面都有了非凡的表现。几乎可以媲美耳塞天线的效果。 并且由于天线使用规则形状，相对市场上某些异型的导线天线方案，世强电讯方案对结构设计的要求难度大大降低，开发时间也大大降低。其主要特点有：

        1、 采用跟踪调谐功能，针对短天线的带宽窄的现实，采用跟踪调谐，提高平坦度，可大大提高整体效果。如表1

表1：跟踪调谐效果对比

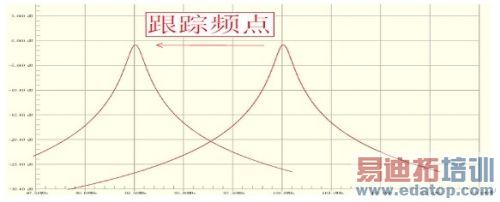

图3：跟踪调谐效果图。

  2、在挑选适当天线的前提下，运用特殊处理，寻求调整以拓宽天线本身的带宽。减小天线 增益的损失。

        3、 良好的信号处理电路，大大提高系统的灵敏度。

        4、 多种系统设计技巧，改善人体干扰、方向性等问题。

        5、 使用规则的小体积天线，尺寸最小到23*4*2mm， 利于设计和组装，成本低廉。

        从 理论分析以及测试的结果看，相对于市面现行方案，世强电讯方案有效灵敏度在大部分频点都有10~15dB的提高，能收到更多效果更好的电台。从表2可以看 到世强电讯方案的性能要远优于N公司和M公司相应手机效果，因此在业内备受好评。

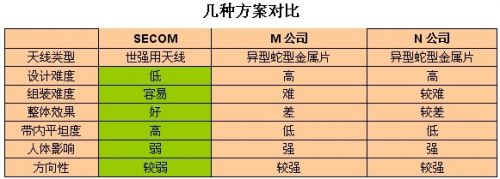

        几种方案对比

    据悉，此方案目前已经经过实际批量生产的验证，客户反响很好。针对采用此方案的客户，世强 电讯公司将提供相关电路图等资料，相关元器件设计意见以及全程跟进的技术支持服务。
