实际加工中怎么实现理想边界条件，求大神指教！
录入：edatop.com 点击：

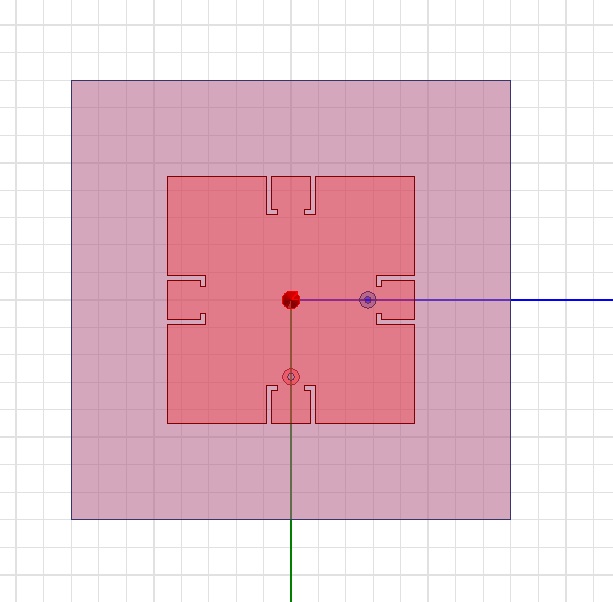

求助各位大神，小女子依据论文仿真了一个微带天线，该微带天线介质板与地板之间为空气层，仿真时地板设置为perfectE的理想边界条件，效果不错，可是实际加工时，应该怎么实现这种结构呢?我用有厚度的理想金属板代替理想边界条件的地板仿真时，效果完全变差，请问实际加工应该怎么处理这种实现类似于理想边界条件的地板模型?
请问有厚度的金属板的厚度为多少呢。
你用的多厚?尽量薄点试试，比如17um
你这个介质板，是什么介电常数的材料?厚度?
天线分为三部：
1、顶层介质板 --- 这个就按工常微带天线加工
2、底板反射面 --- 这个找一个铝板，铜铂什么的作为反射面
3、中间空气层 --- 加工第1步天线的地方，基本上都有塑料支撑柱，在1，2上面打孔，顶住。
这个加工比较普通微带天线来说要麻烦一点，一般的PCB加工厂家肯定不能给你做全套。
用来写文章可以自己手动做
如果要精度高度和尺寸就要找能定制天线的加工厂家
刚开始用到0.6mm，发现特别差，然后就越改越薄，效果还是不好
刚开始用到0.6mm，发现特别差，然后就越改越薄，最后改成0.03mm效果还是不好，感觉仿真的时候只要是把地板建模成长方体，就不好，建成平面就可以。
回来调试一样就好了
什么效果变差了?驻波?传个模型看看
