PIFA天线去掉短路片怎么还工作的好好的？
录入：edatop.com 点击：

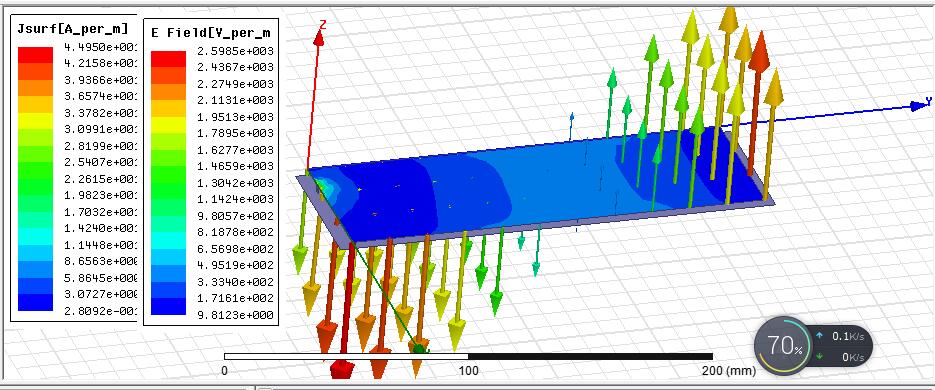

开始仿真一个900MHz的微带天线，空气填充介质，辐射片长180mm*60mm，厚3mm， 不过地板比较小只有190mm*60mm。 使用边馈法，双极性端口馈电，地板没有设pefE
，天线最大增益可以达到6.4dB。然后把天线的长度缩小到原来的一半90mm左右后，照理说应该加个短路片才能变成PIFA天线，可是我没加短路片，照样出来了PIFA的内场分布图：

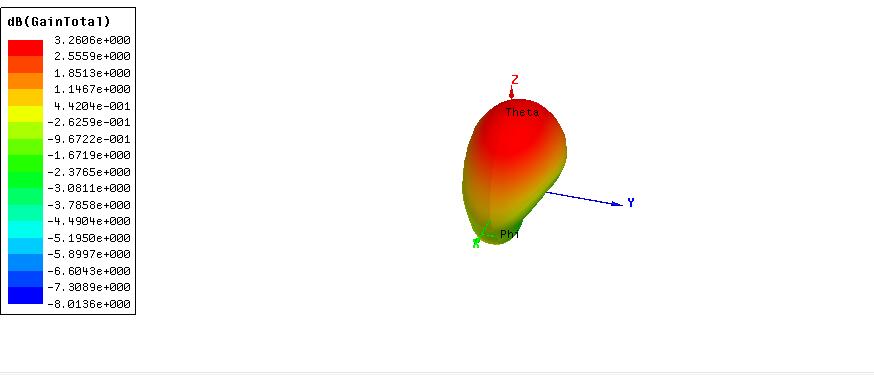

当然增益还是下降了。
，天线最大增益可以达到6.4dB。然后把天线的长度缩小到原来的一半90mm左右后，照理说应该加个短路片才能变成PIFA天线，可是我没加短路片，照样出来了PIFA的内场分布图：当然增益还是下降了。
短路片的作用是匹配。去掉匹配变差，但辐射还是在的。
地板不设为pec的话，那“地板”存在的意义是啥
没办法，端口是双极性差分馈电的，不是那种同轴电缆单极性馈电的，辐射片接了正极，背面地板就只能接负极了。
不论是仿真还是实验下来，把天线背板靠在金属体上后（本来这个天线也是背靠金属安装的），背板上的电流和电场都会变弱，似乎是接近“0点位接地“的效果了。
一般一个微带天线和一个只有它一半长度但其它指标不变的PIFA天线，辐射增益大概差多少? 只看辐射增益不看S11的话
