仓储物流通道天线设计方案
录入：edatop.com 点击：

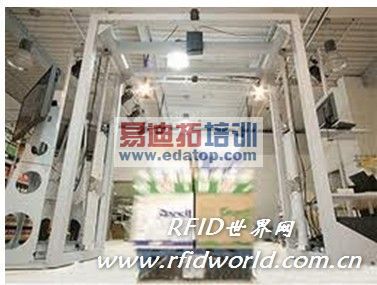

仓储物流通道一般的宽度是4m-6m，高度在3m以上，所以在天线的选取上，一般会选用增益较大，3dB带宽较大的圆极化UHF天线。天线被安装在通道的左右侧，一般是4-6pcs。
天线小Tips：
1、 天线在选用的时候，最好是左旋和右旋搭配，这样可以使得标签无论摆放位置如何杂乱，都可以使得读取效果更佳；
2、 根据现场环境，尽量调整天线，使得天线正面对着需要重点覆盖的区域，天线正面尽量不要被其它物体遮挡，否则影响读取；
3、 好的天线能量分布均匀，辐射区内没有坏点和盲区，充分避免了标签漏读的可能；
4、 符合国际安全标准的RFID天线在8-9dBiC之内（欧洲：8dBic，美国：9dBic），增益过大，对人体的辐射伤害就大，所以为了减少电磁危害，请让整个RFID系统处于36dBm以下；
天线安装附件：AIA-10

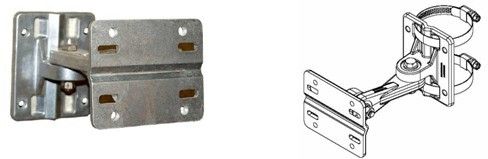

AIA-10是上海欧行通信推出的一款专配A9028PCR/L30NF的安装附件，可以方便地进行上下和左右调整，避免了在实际施工现场反复拆卸调整天线位置的麻烦。该安装附件可以挂壁，也可以抱柱，是一款快速安装调试的天线附件。
RFID专用射频同轴电缆
RFID1000-TMRPNM-8M
RFID1000WP-TMRPNM-4M
电缆外径：10mm 连接器类型：TNC-M-RP/N-M VSWR<1.1 衰减：0.13dB/m
仓储物流通道用馈线一般较长，从6m-12m不等，所以同轴电缆组件的选用一定要有很好的性能指标，否则能量在从阅读器传输的过程当中就已经被辐射或转化为热能了。上海欧行通信针对RFID系统专门推出了RFID专用同轴电缆组件，该系列具有插损小、电压驻波比小、环境适应性高、柔软性高、连接器拉拔力高等优点。
选用RFID 用同轴电缆组件的小TIPS：
1、 组件的衰减是否能满足系统信号传输的需要，一般6-12m的电缆选用外径为 10mm的电缆为佳；
2、 要选用具有双层屏蔽编织的柔性电缆，这样可以减少电磁辐射，可以减少能量损失，也同样对人体无害，柔性电缆的反复弯折性好，质量轻，现场安装非常方便；
3、 选用电压驻波比小的电缆，这样回波损耗就相应小，能量损耗就少，但是电缆驻波比是和端面的阻抗匹配，在电缆切割和焊接的过程中需要控制得当，所以建议由专业的组件加工人员进行电缆组件的组装；
