天线线圈
录入：edatop.com 点击：
1)结构 在磁棒上绕两组彼此不连接的线圈，就构成了收音机输入电路用的天线线圈。两个彼此独立的线圈就构成了高频性质的变压器。

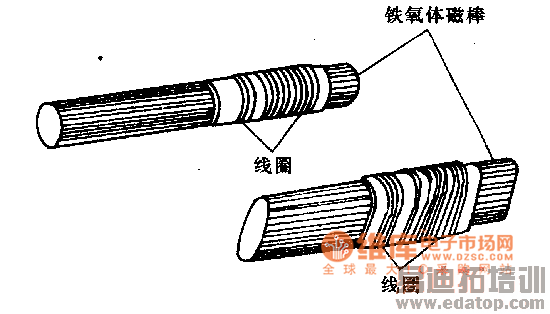

2)种类 线圈根据磁棒的形状不同可分为圆形线圈和扁形线圈。如图所示。两种磁棒在相同长度和相同截面积的情况下，其效果是相同的。磁棒是用锰锌铁氧体 (黑色，用MX表示)和镍锌铁氧体 (棕色，用NX表示)的材料做成的。其锰锌铁氧体磁棒只能用于接收中波段信号，镍锌铁氧体适合接收短波段信号，两种磁棒不能互相代用。有的收音机只用了一根磁棒，能接收中、短波信号，是因为这根磁棒是用中波磁棒与短波磁棒对接而成的磁棒。
阿库：“磁棒有时会断裂，如果购不到原型号的，可以用环氧树脂粘合，粘合时应尽量将断面吻合好，以减小磁阻。其接收效果与原磁棒相差不多。”
2)种类 线圈根据磁棒的形状不同可分为圆形线圈和扁形线圈。如图所示。两种磁棒在相同长度和相同截面积的情况下，其效果是相同的。磁棒是用锰锌铁氧体 (黑色，用MX表示)和镍锌铁氧体 (棕色，用NX表示)的材料做成的。其锰锌铁氧体磁棒只能用于接收中波段信号，镍锌铁氧体适合接收短波段信号，两种磁棒不能互相代用。有的收音机只用了一根磁棒，能接收中、短波信号，是因为这根磁棒是用中波磁棒与短波磁棒对接而成的磁棒。
阿库：“磁棒有时会断裂，如果购不到原型号的，可以用环氧树脂粘合，粘合时应尽量将断面吻合好，以减小磁阻。其接收效果与原磁棒相差不多。”
