天线方向图

我的理解：
如果有E（theta）/E(phi)以及co-po和xros-po同时给出的方向图可以看出极化情况。
方向图给出哪些信息跟方向图的类型有关，2D/3D，是哪个平面的等等，通常可以看出主瓣/副瓣方向以及副瓣电平，HPBW（波束宽度），零点位置，交叉极化程度等等

我想可以通过主方向上Gain_theta和Gain_phi来看天线的极化.

那怎么判断，什么标准是什么？谢谢两位了

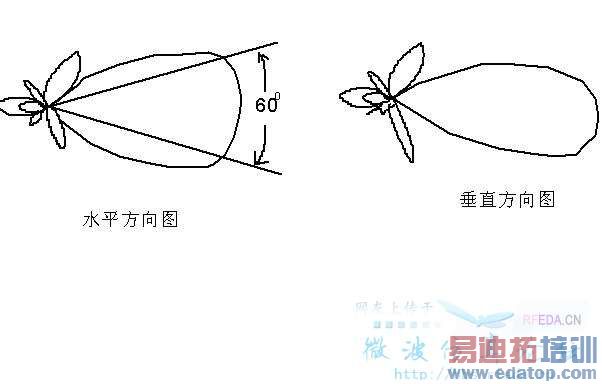

资料上有一幅图我看这长得差不多但上面一个水平一个是垂直，为什么呢？



看一下天线基础，特别是基本天线参数，一开始就会讲方向图的，仔细看一下就明白了



对于线极化天线来说，我拿喇叭天线举个例子，如果测试时电场方向与地面垂直，我们就说它发射的是垂直极化波，平行的话就是水平极化波。从来没有人说这个喇叭天线是什么极化的，因为由天线的安装位置来决定它发射的波的极化方式。也就是说一个喇叭天线我们可以调节它发射任意角度的极化波。在天线安装位置尚未确定的情况下，不能说这个天线是什么极化的，这样说，不知道你明白不。另外，波束可以通过修改天线结构尺寸调节，所以看方向图是看不出天线电场方向与主波瓣平面的相对关系的。



方向图实际上就是一个南瓜，2D图形只是它的一个截面，当然，具体是哪个面，得要看你下刀的角度是在俯仰面还是方位面。
一般从方向图上是看不出极化方式的，只能看出大概的场形分布。极化需要通过测量V、H分量（圆极化要求的不高的情况下，测量LHCP、RHCP分量）来判断。



从你的图可以看出,这是个很集中的波束.不过看这个是不能得出是水平还是垂直极化.
我们一般看的是gain_total,要看极化方式,就不能看这个,看gain_theta和gain_phi,如果主方向上的gain_theta远大于gain_phi,那就是theta方向上的极化.反之也一样.



谢谢前面的几位，回去好好看看书再 请教



天线方向图,就是天线增益图,表征天线的各个方向的场强电平,实际上是个三纬立体图.水平方向图就是它的水平截面图,垂直方向图就是它的垂直截面图,两者图形没有什么联系.楼主只要拿个具体的3D方向图就可明白.
