请教patch切角圆极化天线的阻抗及馈电问题
录入：edatop.com 点击：

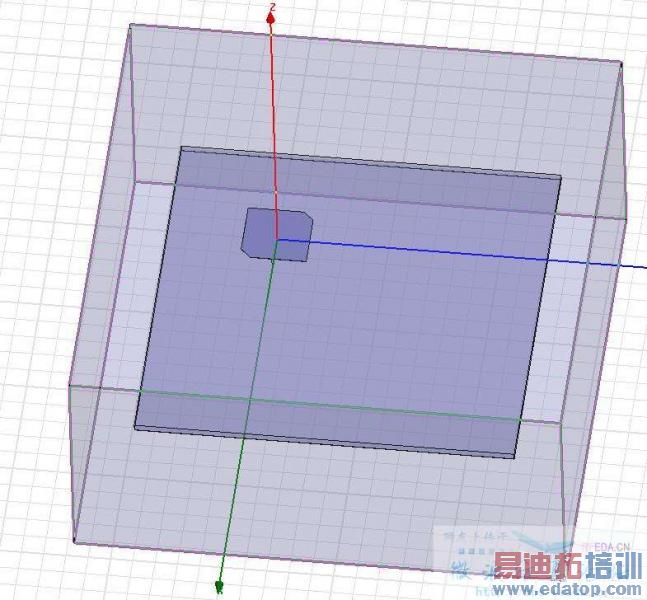

目标：完成圆极化阵列天线的设计（如附件图所示）
问题：单元采取的是侧馈的方式，馈电点在Patch边缘的中点位置，最初的仿真是以得到最佳轴比为目标，优化的变量是Patch的尺寸和切角的尺寸（此时我把馈线的长度设得非常小，馈线宽度也是随意选了一个值）。在得到最佳轴比后，我发现得到的天线输入阻抗实部为160，虚部为40左右。于是，我想通过调整馈线的长度和宽度来实现阻抗的匹配，结果发现在调整馈线的过程中轴比变差很多。
所以想请教一下：1、我看得一些资料讲，在Patch边缘中点馈电时应该只有实部阻抗，为什么我得到的虚部这么大，应该怎么实现匹配。2、怎么同时得到很好的轴比和匹配，优化的顺序是怎样的？
敬请赐教，谢谢！
问题：单元采取的是侧馈的方式，馈电点在Patch边缘的中点位置，最初的仿真是以得到最佳轴比为目标，优化的变量是Patch的尺寸和切角的尺寸（此时我把馈线的长度设得非常小，馈线宽度也是随意选了一个值）。在得到最佳轴比后，我发现得到的天线输入阻抗实部为160，虚部为40左右。于是，我想通过调整馈线的长度和宽度来实现阻抗的匹配，结果发现在调整馈线的过程中轴比变差很多。
所以想请教一下：1、我看得一些资料讲，在Patch边缘中点馈电时应该只有实部阻抗，为什么我得到的虚部这么大，应该怎么实现匹配。2、怎么同时得到很好的轴比和匹配，优化的顺序是怎样的？
敬请赐教，谢谢！
