16×16多波束相控阵天线的设计

录入：edatop.com 点击：

目前，相控阵技术的应用在民用雷达、卫星通讯、环境与资源技术、工业无损检测以及军事等领域到了广泛的使用。随着雷达观测目标种类的增多，要求雷达测量的目标参数不断增加，并提高雷达电子对抗能力及目标识别能力，宽带相控阵雷达、有源相控阵雷达、数字相控阵雷达、多波段综合一体化相控阵雷达，成为当今相控阵技术发展的重要方向。大多数相控阵天线实现的目标都是体积小、重量轻、共形等
问题。较少针对高频、大功率，尤其是多波束、多状态扫描进行讨论。本文针对这一现状提出一种相控阵天线模型，该模型利用圆极化微带天线排列成16×16的方形平面阵列，此阵列具有工作频率高，实现增益大，扫描范围广的特点。

1 加权方式和相位扫描
1．1 道尔夫-切比雪夫加权
在相控阵天线的设计中，能降低副瓣电平的递减分布具有实际意义。然而副瓣电平和主瓣宽度是矛盾的，能在副瓣电平和主瓣宽度间进行最优折中的是道尔夫一切比雪夫分布阵。为此，充分利用切比雪夫多项式的有用特性。切比雪夫多项式是如下的二阶微分方程的解

    则此式的解可写成

    其特性表明当m是整数时，Tm(x)在|x|<1的范围内是正弦振荡函数，然后在|x|>1范围内以双曲线型上升。如果能使Tm(x)的一段和阵因子相对应，就能得到一个等副瓣的方向图。于是利用C语言编程，利用切比雪夫加权方式计算出各阵因子的电流幅度，直接加权。

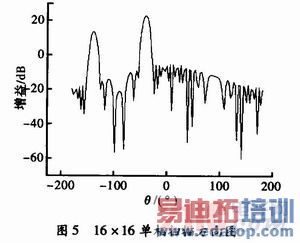

1．2 相位分布和波束扫描

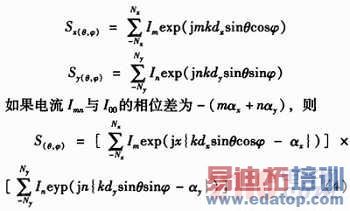

    如果电流分布是可分离的，此时阵因子可表示为

    其中

这就是说αx和αy分别为口径分布在x方向和y方向的均匀底边相位。当波束扫描进行时，方向和方向的相位差都不为零，此时在阵列法线方向各单元辐射场不再是同相叠加，而是在偏离法线某一方向θ上由于各单元的波程差引起的相位差抵消了各移相器引入的相移，各单元的辐射场变为同相叠加，因而使θ成为最大辐射方向。

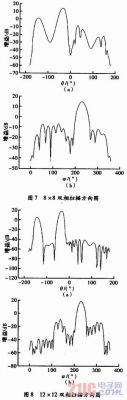

在编程时考虑了相位分布，使最后的参数矩阵包含相位因子，直接施之于阵列之上，完成相位的分布和波束的扫描。

2 天线单元设计
该阵列的天线单元采用微带结构，通过在贴片对角线E进行切角实现圆极化。采用50 Ω同轴探针进行馈电，介质板介电常数为2.1。天线结构如图1所示，贴片尺寸3．1 mm×3．1 mm，对角切角为腰长0．44 mm的等腰三角形，馈电点距圆心0．69mm。如图2所示，该单元工作频率31GHz，工作带宽达到6．4％。
