六阵元智能天线设计方案

智能天线是TD-SCDMA系统中一项关键技术，在2006年的规模试验网中，8阵元智能天线因尺寸较大问题引起了众多的讨论，通过仿真和测试验证，优化的6阵元智能天线是缩小天线尺寸并确保网络性能的最佳方案。

智能天线是TD-SCDMA系统的一项关键技术，其基于空分复用(SDMA)原理，通过波束赋型为不同方向上的用户分配相同的系统资源，成倍地提高系统容量、减少用户干扰、扩大小区的覆盖范围、提高网络的安全性以及实施用户定位等。

智能天线实体是由多根天线阵元组成的天线阵列，通过调节各阵元的加权幅度和相位来改变阵列天线的方向图，从而抑制干扰，提高信干比。

2006年以前，8阵元天线是业界普遍认为综合性能较好的智能天线，但是在2006年的规模试验网中，8阵元天线尺寸较大的问题引起了众多的讨论：

1.对安装站点的天面要求高，工程施工困难；

2.不能充分利用2G系统站址资源；

3.站址协调困难从而影响工程进度。

基于以上原因，从2006年4月份开始，部分设备厂商和天线厂商开始推出6阵元天线的解决方案。

显著降低工程要求和成本

通过对业内智能天线厂家生产的6/8阵元天线的比较，可以看出6阵元智能天线在尺寸上比8阵元天线有明显的减小，并提高风荷能力、减少了施工耗时。（见表一）

The picture is from: edatop.com

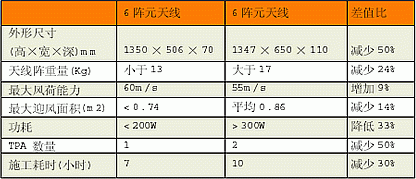

表一

按照表中的数据，对于规模为1000个基站(3000个扇区)的网络建设，采用6阵元天线比8阵元天线约能节约9000多个工时。

此外，6阵元天线尺寸和重量的减少，对安装的要求也降低了很多.下面我们以女儿墙安装和8M增高架安装这两种典型的方式为例，对6/8阵元天线的安装要求进行对比。（见表二）

The picture is from: edatop.com

表二

还是按照上述1000个基站(3000个扇区)的规模为例计算：

1.对于女儿墙安装方式，可节约物料成本约150万元和5万多工时；

2.8M增高架安装方式，可节约物料成本约900万元和18万多工时。

由此可见，6阵元天线在天线尺寸、工程施工(进度和成本)和安装要求方面，具备明显的优势。

优化的6阵元天线性能分析

性能分析主要分为容量和覆盖两方面。

对于容量来说，6阵元天线和8阵元天线同为码道受限系统，由仿真结果可知，在不考虑码道资源受限的情况下，6阵元天线每时隙可支持9个话音用户的极点容量，而TD-SCDMA系统实际上每时隙为16个码道，最多支持8个话音用户(每个话音用户占2个码道)，因此，采用6阵元天线与8阵元天线在实际网络容量上没有任何差异。

对于覆盖性能而言，由于都是上行受限，我们仅分析上行即可。由于6阵元天线(比8阵元天线)少了两个阵元，天线赋型增益损失1.25dB。应该说，这 1.25dB的损失对密集市区覆盖性能的影响几乎可以忽略，但在郊区和农村则会有比较明显的影响。如果这个问题不解决，则6阵元天线只能在密集市区中采用，就无法在建网中大规模采用。

为了弥补因为阵元数量减少而带来的赋性增益损失，设备厂家成功开发出了优化的检测算法并在实际系统中得到有效地采用，从而弥补了赋型增益的损失，使6阵元天线具有与8阵元天线相当(甚至略优)的覆盖性能。

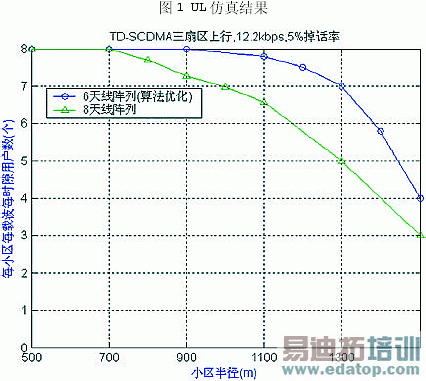

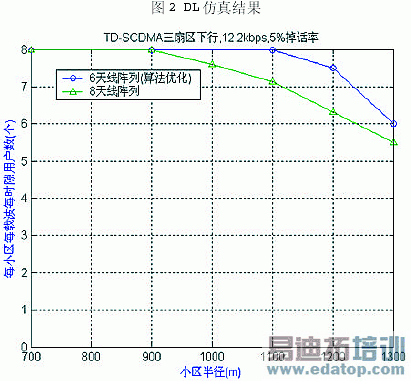

以下是采用了6阵元天线优化方案与8阵元天线的覆盖性能的仿真比较。

The picture is from: edatop.com

The picture is from: edatop.com

近期，某运营商在其规模试验网中对6/8天线的赋形能力、覆盖能力、容量等指标进行对比测试。测试主要在密集市区、郊区和公路环境进行，其中密集市区在 11个基站(33个扇区)范围内进行测试，郊区和公路环境在3个基站(9个扇区)范围内进行了测试。路测数据采集主要采用定点测试(CQT)和驱车测试 (DT)两种方法进行。
