设计的扇形天线得不到指定得s11参数
录入：edatop.com 点击：
天线是这样设计的：画一个半径为28mm的半圆，在两边各减去半径27.8mm的30度角的扇形，中间保留120度。天线立在一个介质常数为3.4，面积为60×30mm的介质平面上（？此处，天线应该立在介质平面上还是应该贴在介质平面上呢？）介质平面是贴在200mm×200mm的地上的，辐射边界设为200×200×200的空气长方体。辐射边界设置得不同得到得S11参数也会不同？象这样的天线应该设成多少为宜呢？
馈电方式是用的同轴馈电；外导体的半径是0.16mm，高度是0.5mm；内导体是0.07mm，高度是0.5mm；探针的半径0.07mm，高度是0.5mm。介质的厚度是0.5mm。
要得道的s11参数，类似与下面任一个就行
馈电方式是用的同轴馈电；外导体的半径是0.16mm，高度是0.5mm；内导体是0.07mm，高度是0.5mm；探针的半径0.07mm，高度是0.5mm。介质的厚度是0.5mm。
要得道的s11参数，类似与下面任一个就行
我来试试看！
如果是立起来的话，你的介质平面做什么用呢
这就是一种变形的单极子吧
还得请教一下各位高手：贴在介质平面上也得不到想要得结果啊，是不是辐射空间设置得有问题啊？请哪位高手帮我试一下吧！感谢了！

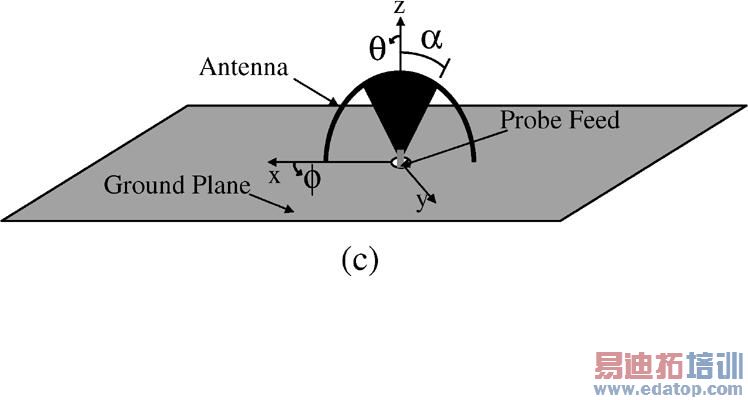

资料上的图片是这样的：
馈电方式如下：
：
这个图片还差不多,一直没搞懂你的介质板有什么用！现在看来,好像不需要啊,今天在看看,能不能仿出来！@！
好像介质板是贴在天线背面的，和天线一起立在地上的
你的意思是说，天线和介质板在重合在一起的，分为两面的！一面金属，一面介质！那天线的厚度是多少？还有，介质板的形状就是矩形吗？还是和天线的形状一样？
介质是矩形，天线是没有厚度的
你试试不加介质板呢
