守护星儿童智能手表拆机测试和天线评估

近几年智能硬件发展风生水起，儿童智能手表市场更是热闹非凡。今天，将拆解一款守护星儿童智能手表，该手表颜色艳丽、造型可爱小巧，很讨人喜爱。

当然在拆解之前，我们还是要对该手表功能做一下简单的了解：该儿童智能手表搭载一块显示屏幕，能够显示时间、信号和电量等。它出厂自带内置SIM卡能够与终端建立联系，保障佩戴者安全。同时它可以远程定位、远程录音、SOS一键求助等，多种功能、一应俱全。

那么接下来，我们要对该款手表进行拆解分析。

一、外观感受

该款手表有几种颜色可选择，而我们将要拆解的是一款淡蓝色的。

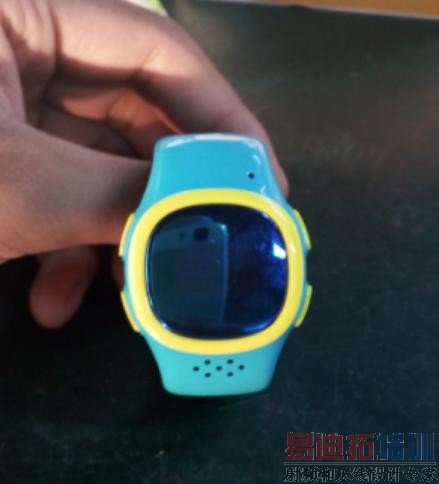

手表显示屏表层是被一层深蓝色的塑料所覆盖， 摸上去滑滑的，遇光有反射。显示屏两侧分别有一上一下两个设置按钮。

表盘上端右侧是一个降噪孔，下端是语音喇叭孔。

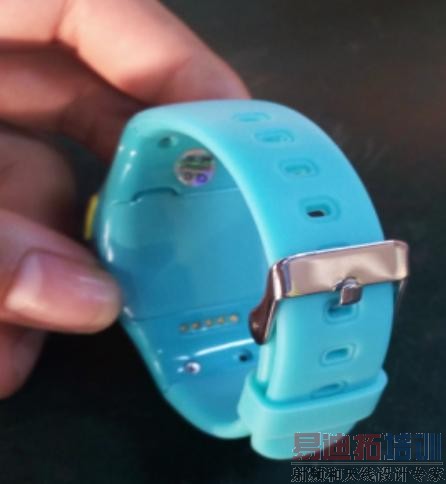

淡蓝色表带，一端带有银色的金属卡扣，一端排列着卡孔。

表带摸上去也是滑滑的，质地有点软，也比较有质感，戴在手腕上比较舒服。

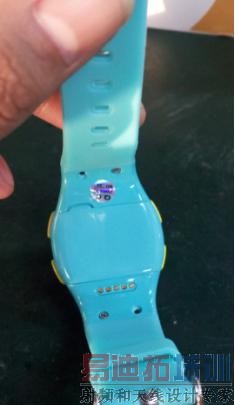

翻开手表背部表带，我们可以看到四个螺丝孔，手表充电口设计在背面下方，而核心部件就在中间部位。

二、机器拆分

在拆解之前，我们要对整机模块及其环境进行说明，以明确本次拆机的目的。

拆开背部中间部位，映入眼帘的就是SIM卡槽。

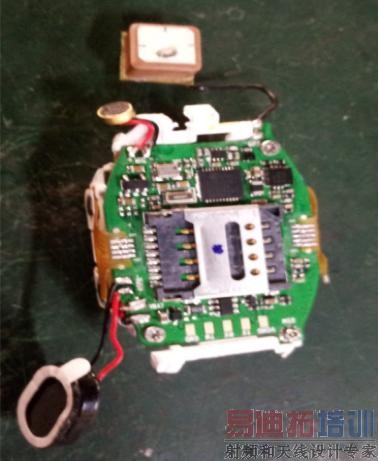

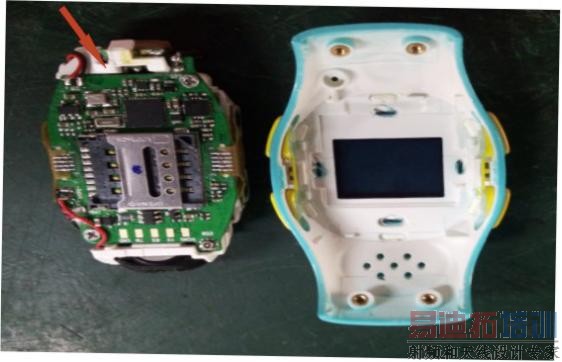

拆开完后盖，整个电路板全部裸露出来了。我们发现 ,主天线设计在下方表带里面，天线使用Cable线连接，GPS天线设计在上方支架之上。

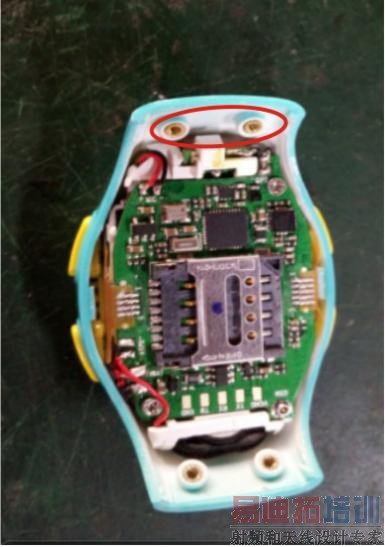

我们继续将视线向上移，进一步发现，主板与支架使用两个螺丝固定连接，支架与主板为一体，而机器尺寸约为: 55*33MM。


使用镊子轻轻翘起支架，发现主板与支架为一体，支架尺寸约为45*25MM。


进一步拆解

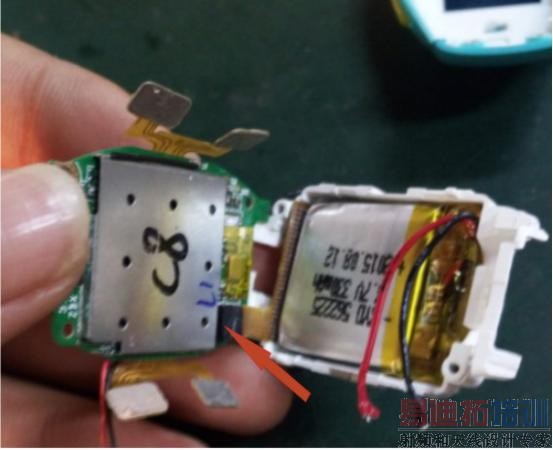

接下来，进一步拆除了电池连接线，我们发现屏的排线接线主板下方。


再进一步拆解，我们可以看到，屏与电池是使用双面胶进行连接的，做工还有待提升。

至此，我们的拆解工作先告一段落了，接下来我们要对拆解的天线进行分析了。

三、天线设计分析

我们先来看看，该手表的主天线是如何设计的。

（1）主天线

该手表外形很小巧，内部空间几乎被各种元器件所占据，机身两侧已不具备调试GSM四频天线的空间，因此，表带里面的主天线设计通过用Cable线连接主板，这样就对调试天线有很好的空间了。除此以外，影响主天线性能的主要就是喇叭和电池等。

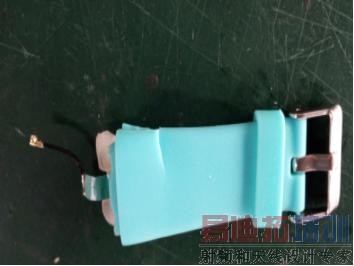

主天线设计在下方表带里面，天线通过Cable线连接主板。

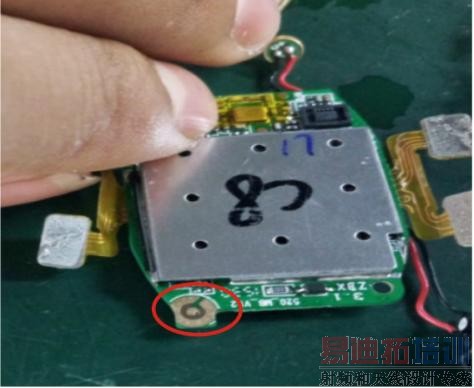

主板正面， 红色方框内为天线连接主板端口。


主板背面，红色方框内为天线PA。

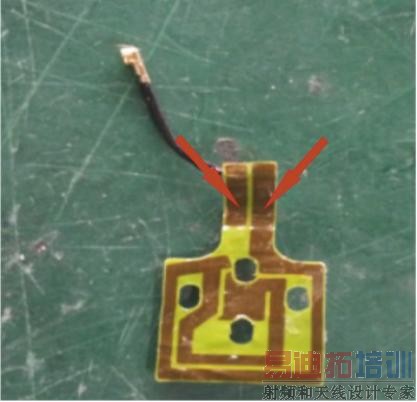

2、再进一步，我们发现，主天线以FPC形式注塑在表带内层，天线走线使用偶极子天线形式实现，天线并预留L形匹配电路(此产品的天线有调试匹配电路)。从暗室测试天线性能数据来看，天线性能在低频表现很好，高频表现不太理想。

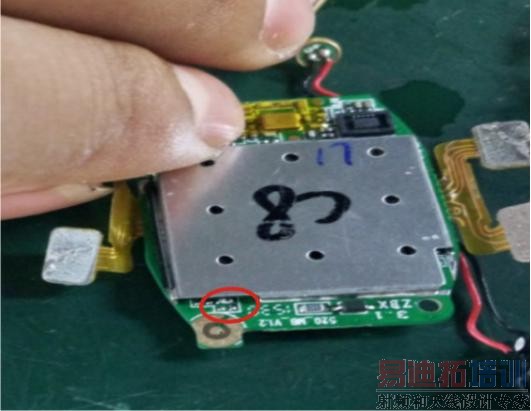

红色圈内用于调试天线匹配

以下是，自由空间测试数据

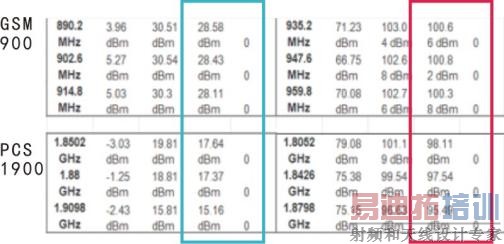

自由空间测试数据（蓝色方框内为TRP；红色方框内为TIS）

（2）GPS天线

1、GPS天线设计在机器上方，并且采用GPS有源形式实现，这里影响天线性能的主要是MIC和电池等。


GPS天线设计方位，并且采用GPS有源形式实现

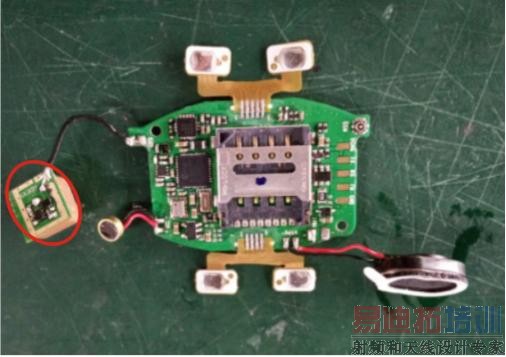

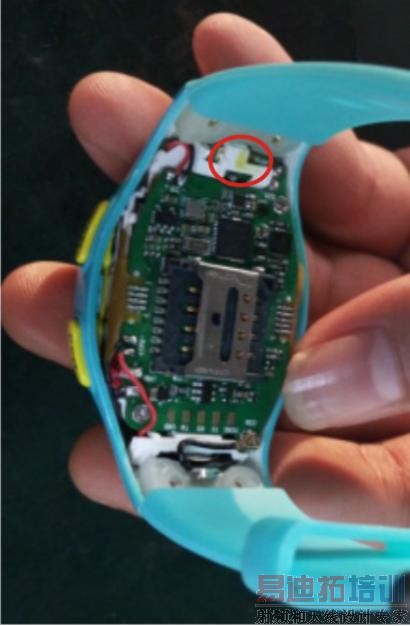

主板正面，红色圈内为GPS天线，尺寸为8*8*4MM。

2、通过驻波比测试仪对GPS天线模块进行测试，测试数据如下：

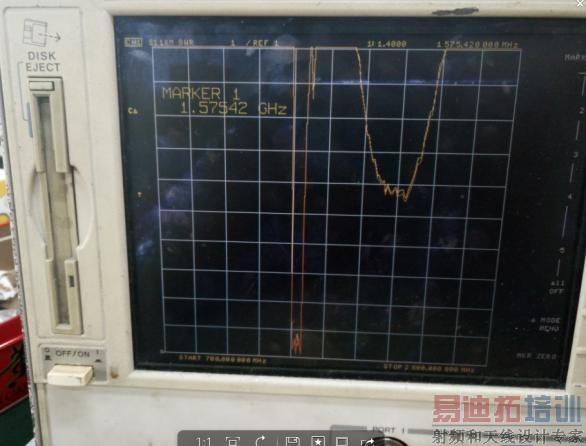

Marker点“1”为1575.42MHZ，驻波比在1.4左右。

（3）BT天线

1、BT天线设计在主板背面，并以导线形式实现，导线尺寸为16MM,此处影响天线性能的主要有屏蔽罩和电池、按键等。


BT天线设计在主板背面，并以导线形式实现，

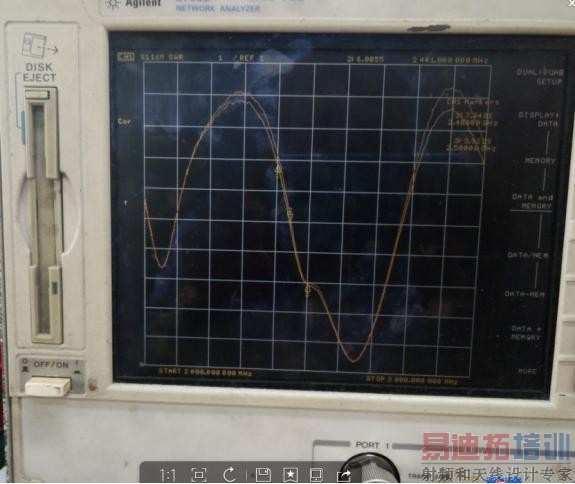

2、通过驻波比测试仪对BT天线模块进行测试，测试出如下数据：

Marker点“1”“2”“3”为2.4GHZ /2.45GHZ /2.5GHZ，驻波比在7.8 /6.0  /3.9左右。

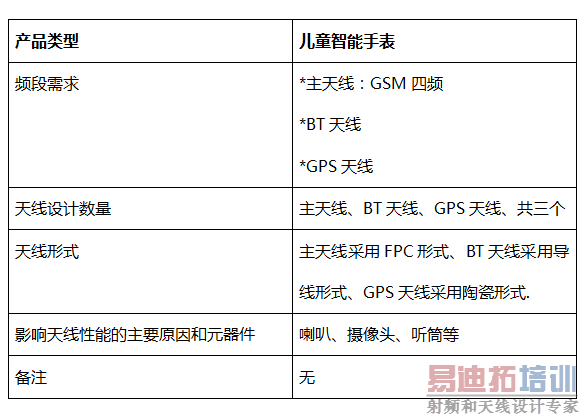

四、总结
