2G到5G基站天线演变

录入:edatop.com    点击:

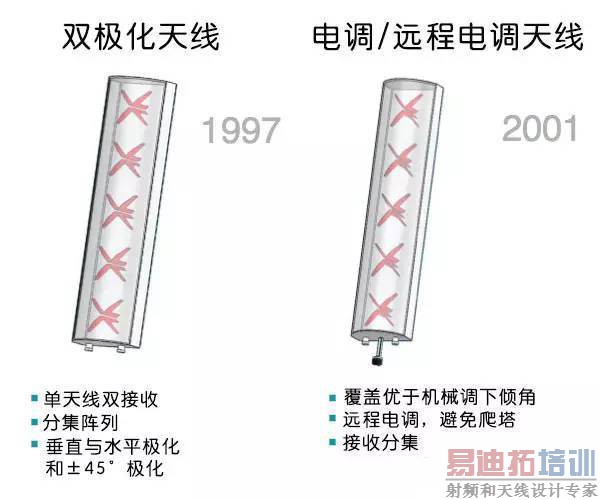

极化天线、双频电调双极化到多频双极化天线,以及MIMO天线、有源天线等过程。


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


而随着4G和5G时代的到来,BBU和RRH分离,Massive MIMO技术的引入,总的来说,基站天线的发展出现了三个趋势:

1)无源天线向有源天线发展

2)光纤替代馈线

3)RRH和天线部分集成


大开眼界!从2G到5G 基站天线这样变

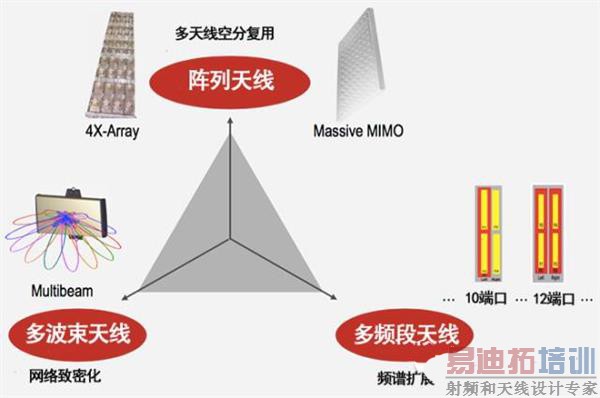

从另一个视角看,阵列天线、多频段天线、多波束天线构成了基站天线发展的“魔术三角”。


大开眼界!从2G到5G 基站天线这样变

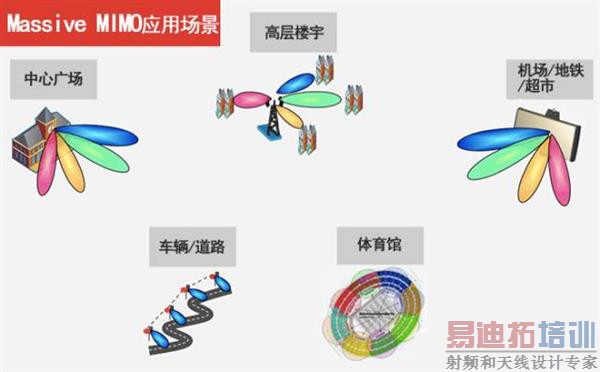

Massive MIMO



基站端装备大规模天线阵列,利用多根天线形成的空间自由度及有效的多径分量,提高系统的频谱利用效率。


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变

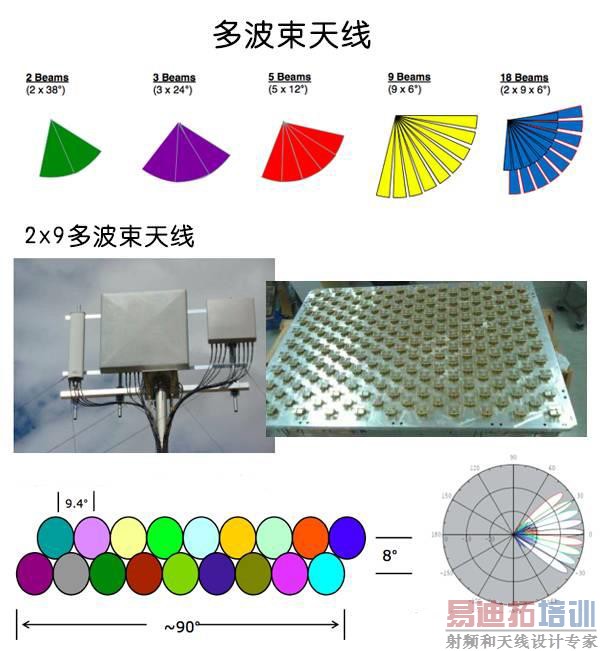

多波束天线


多波束天线采用多波束使扇区分裂,从而增大容量。


大开眼界!从2G到5G 基站天线这样变



2G到4G基站天线发展


2G/3G时代,天线多为2端口。


大开眼界!从2G到5G 基站天线这样变

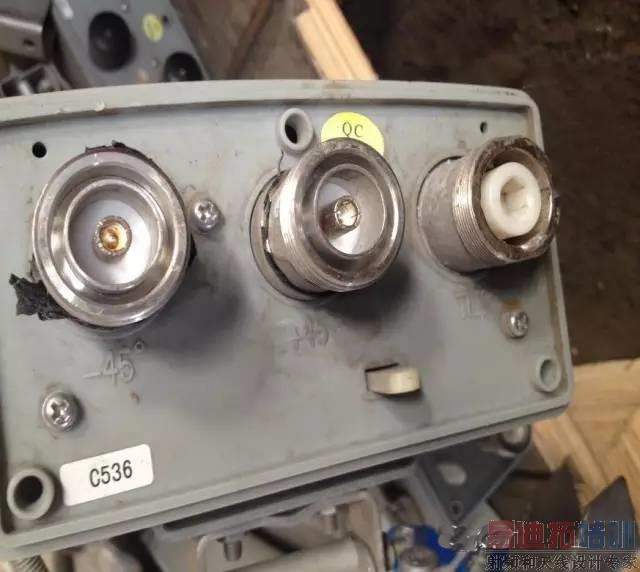

▲GSM天线


大开眼界!从2G到5G 基站天线这样变
▲CDMA天线


大开眼界!从2G到5G 基站天线这样变

▲LTE-FDD 独立2端口天线(2T2R)

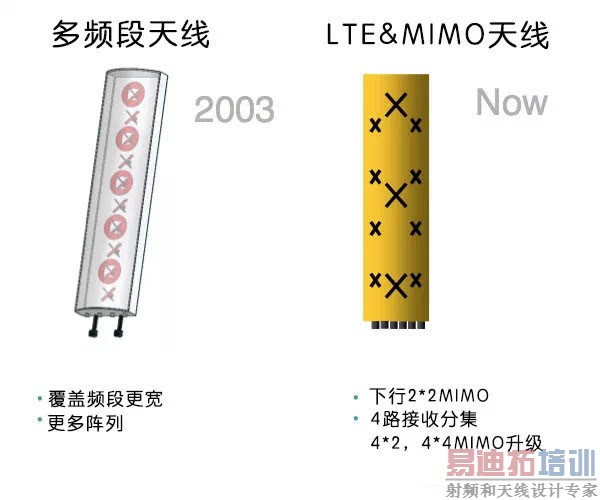

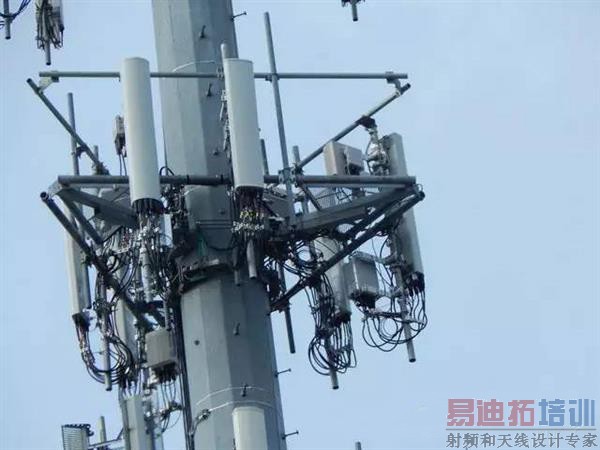

到了4G时代,随着MIMO技术、多频段天线的大量使用,我们看到,铁塔上天线就像是长出了大胡子。


大开眼界!从2G到5G 基站天线这样变

▲LTE-FDD 独立4端口天线(2T4R)


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变

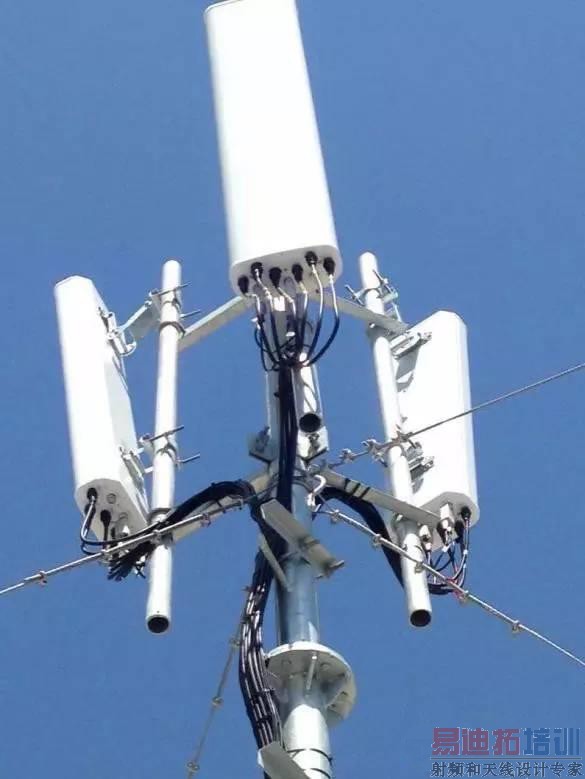

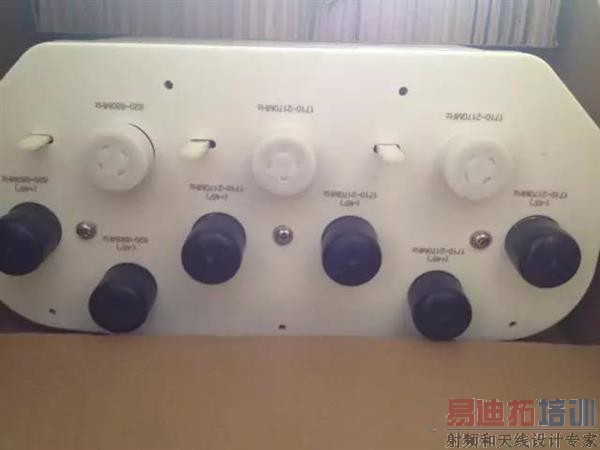

▲CDMA(1T2R)/LTE-FDD(2T4R) 6端口双频天线


大开眼界!从2G到5G 基站天线这样变

▲LTE-TDD 8T8R 8端口天线


大开眼界!从2G到5G 基站天线这样变

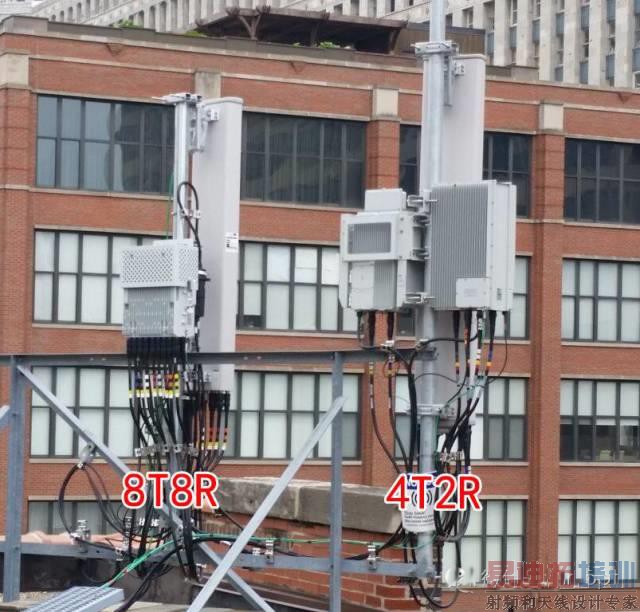

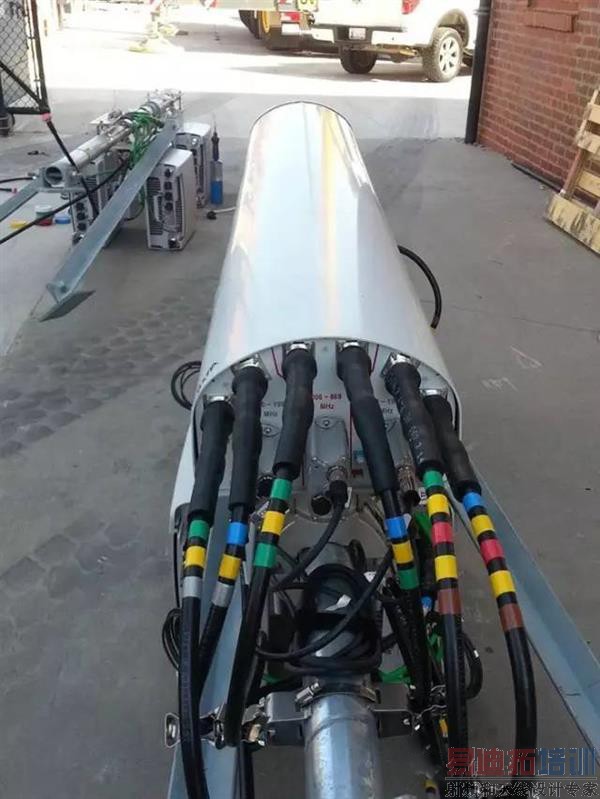

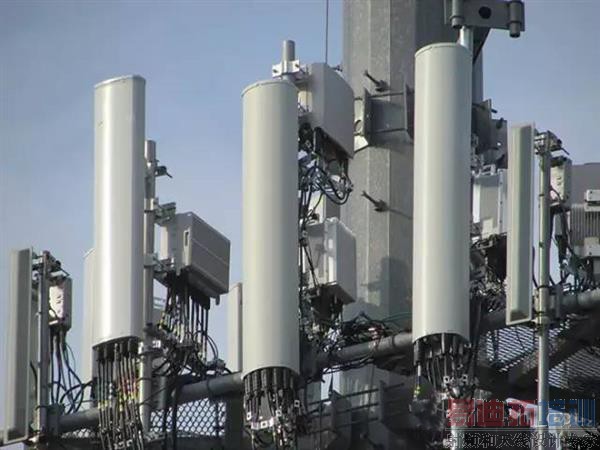

再加上铁塔上的RRU,铁塔上的场面就相当壮观…


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


未来的基站天线可能是什么样子?

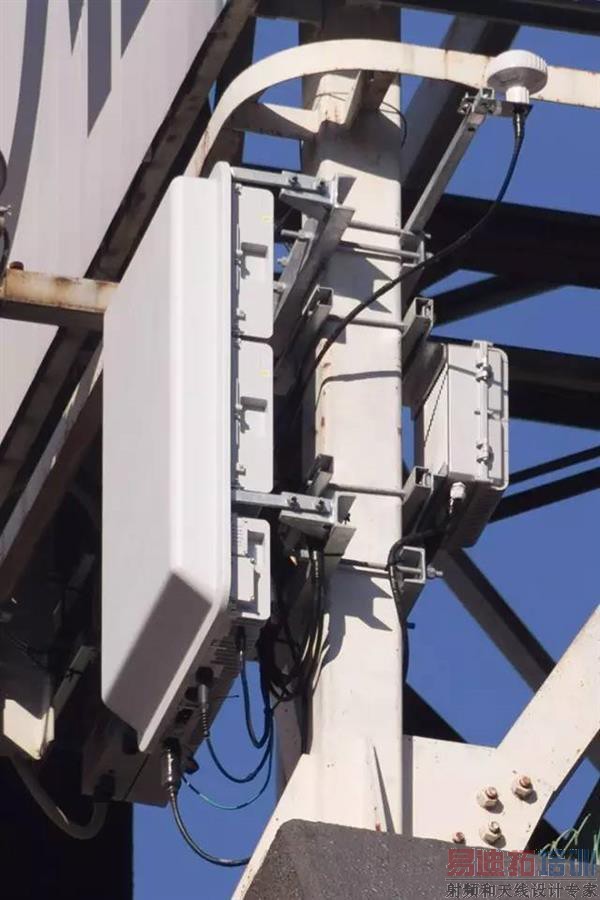

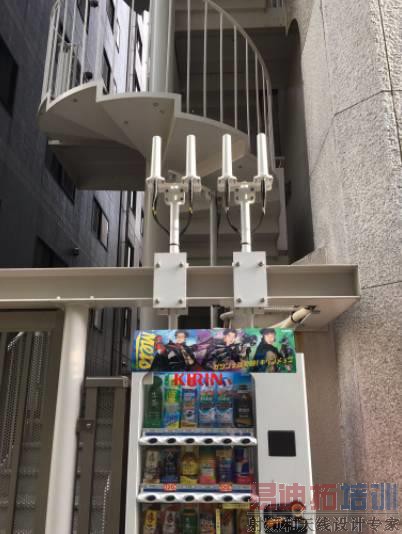

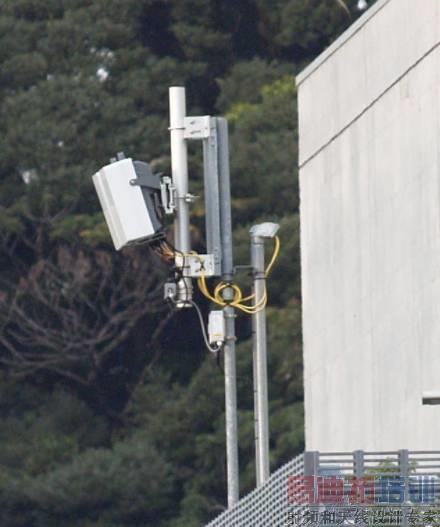

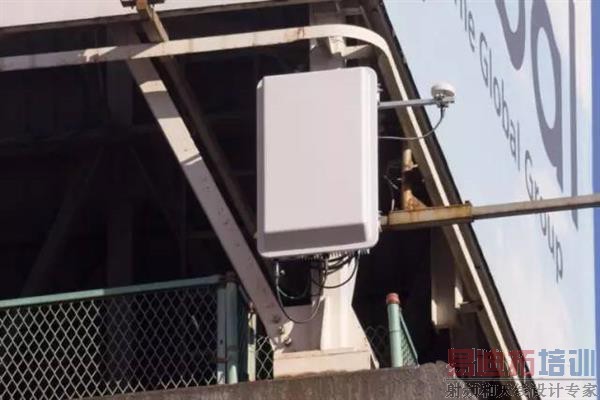

这是日本街头的TD-LTE 3.5G基站天线...


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


华为Massive MIMO天线


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


中兴Massive MIMO天线


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


爱立信15GHz天线装备


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变

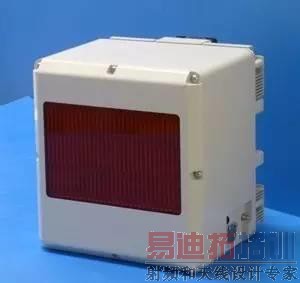

NEC 支持28GHz有源天线系统


大开眼界!从2G到5G 基站天线这样变

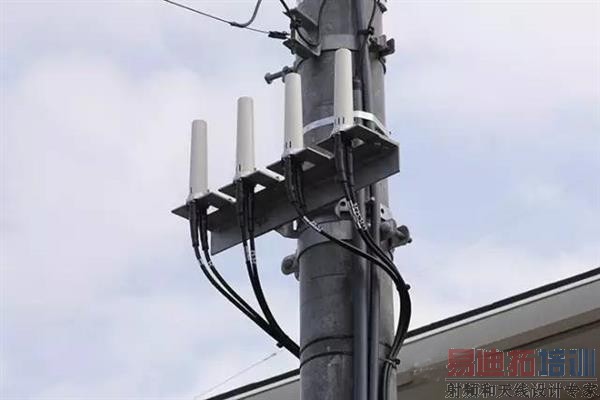

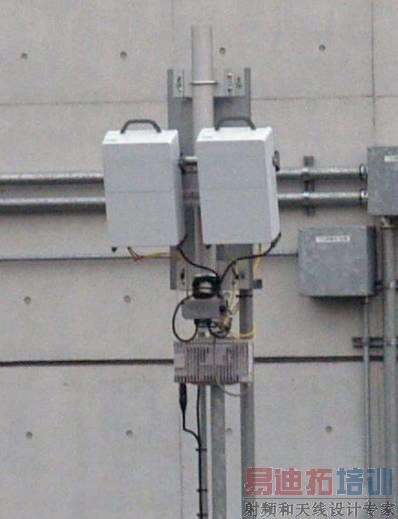

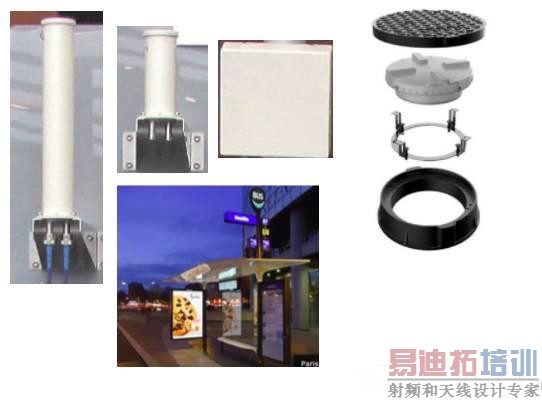

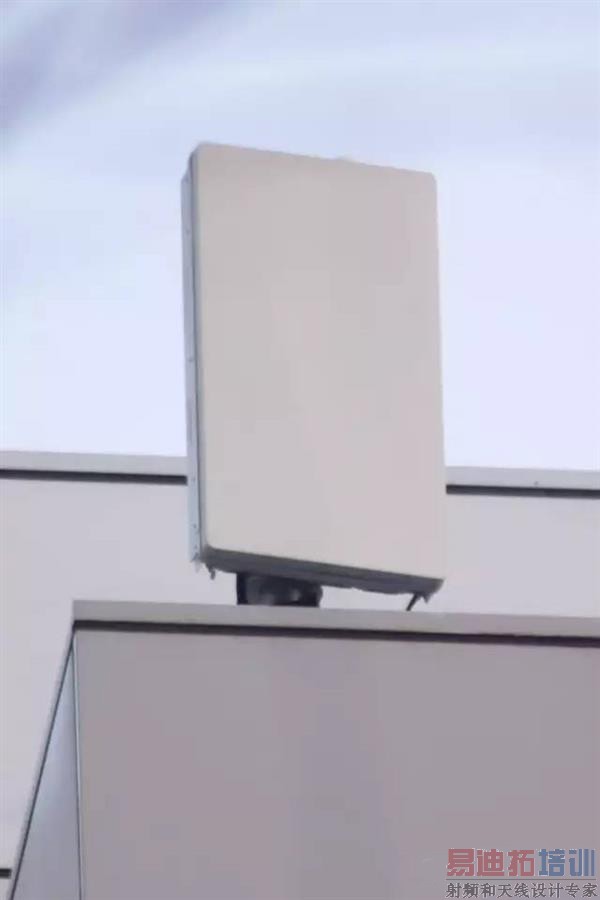

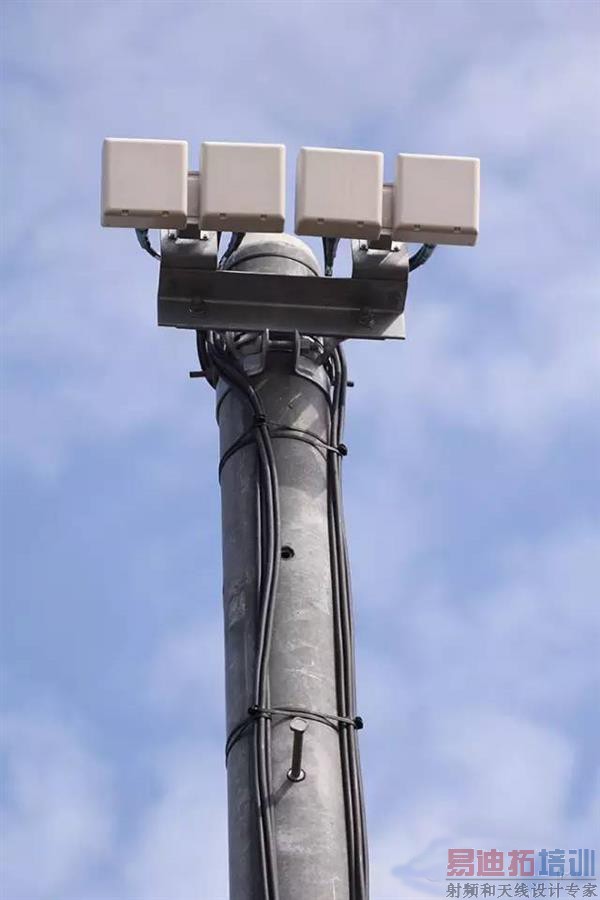

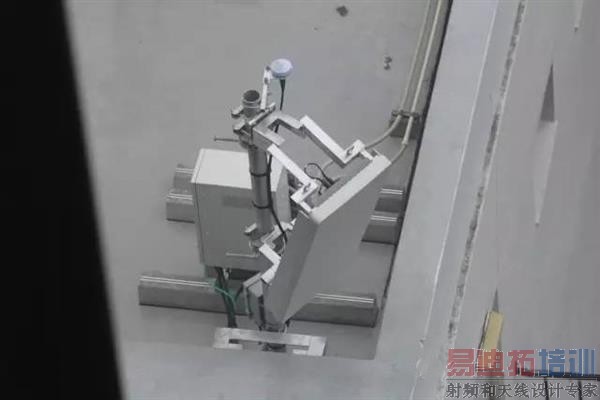

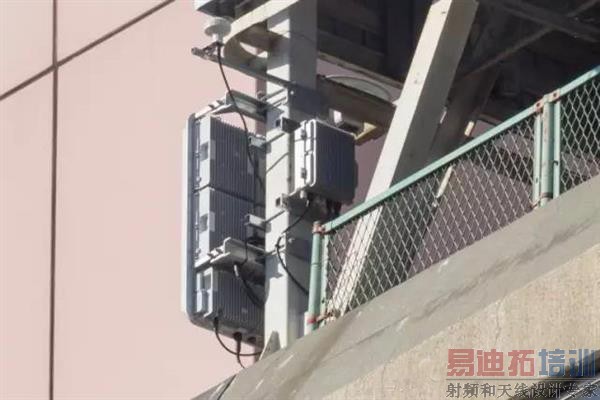

随着C-RAN网络结构的演进,RRU拉远,将会出现各种隐性天线...


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变

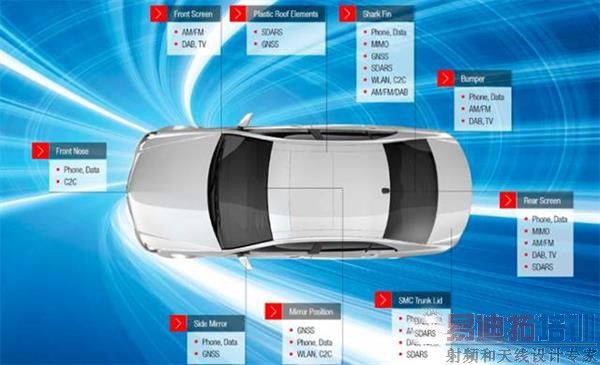

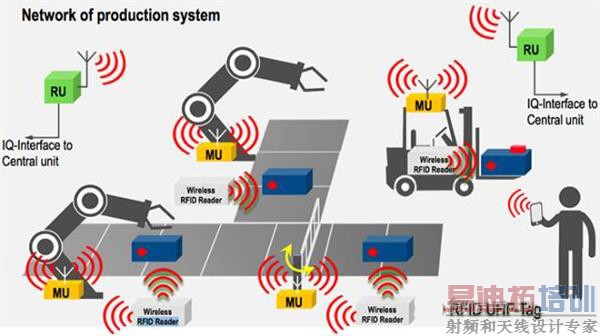

另外,随着车联网和工业4.0的到来,各种车载天线和近场天线兴起...


大开眼界!从2G到5G 基站天线这样变


大开眼界!从2G到5G 基站天线这样变
