电磁学系列6: 磁场与电磁场
录入:edatop.com 点击:
本期我们给大家带来的是磁场、电磁场讲解!
一、磁场
大家都知道磁铁,所有磁铁的磁现象在此就不再做说明了,下面我们来看看磁场并了解下它的一些基本性质:
定义:对放入其中的磁体有磁力的作用的物质叫做磁场。
1.物质性:与电场一样,也是一种物质,但是看不见而又客观存在的特殊物质,在磁体、通电导线、运动电荷、地球的周围都存在。
2.基本特性:对放入其中的(磁极、电流、运动的电荷)有力的作用,它们的相互作用通过磁场发生。
3.方向规定:
2.磁通量:垂直于某一面积所通过的磁力线的多少叫做磁通量或磁通
整理下和、和的对应关系:
表述:当穿过闭合回路所围面积的磁通量发生变化时,回路中会产生感应电动势,且感应电动势正比于磁通量与时间变化率的负值。
说明:
一、磁场
大家都知道磁铁,所有磁铁的磁现象在此就不再做说明了,下面我们来看看磁场并了解下它的一些基本性质:
定义:对放入其中的磁体有磁力的作用的物质叫做磁场。
1.物质性:与电场一样,也是一种物质,但是看不见而又客观存在的特殊物质,在磁体、通电导线、运动电荷、地球的周围都存在。
2.基本特性:对放入其中的(磁极、电流、运动的电荷)有力的作用,它们的相互作用通过磁场发生。
3.方向规定:
A:磁感线在该点的切线方向;
B:磁场中任一点小磁针(N极)的受力方向(小磁针静止时N的指向)为该处的磁场方向;
C:对磁体:外部是N到S,内部是S到N组成闭合曲线(注意:这点和静电场电场线不一样哦);
4.磁场的产生方式
A:永磁体(条形、蹄形);
B:通电导线;
C:地球磁场;
D:变化的电场(后面要讲到的法拉第电磁感应定律和电磁波);
那我们怎么样描述磁场呢

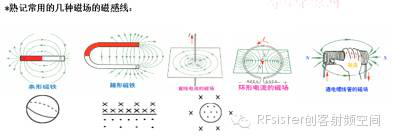

1.磁力线:为了描述磁场的强弱与方向,人为的在磁场中画出的一组有方向曲线。
磁力线具有下述基本特点:
1.磁力线:为了描述磁场的强弱与方向,人为的在磁场中画出的一组有方向曲线。
磁力线具有下述基本特点:
1.磁力线是人为假想的曲线
2.磁力线有无数条
3.磁力线是立体的
4.所有的磁力线都不交叉
5.磁力线的相对疏密表示磁性的相对强弱,即磁力线疏的地方磁性较弱,磁力线密的地方磁性较强
6.磁力线总是从 N 极出发,进入与其最邻近的 S 极,并形成闭合回路。
2.磁通量:垂直于某一面积所通过的磁力线的多少叫做磁通量或磁通
表示符号:Φ(读音:fai,四声)
公式:(A:表示面积)
3.磁场强度:在任何磁介质中,磁场中某点的磁感应强度B与同一点的磁导率μ的比值称为该点的磁场强度H ,即:H=B/μ。方向与磁力线在该点处的切线方向一致。
注意事项:磁场强度H与磁感应强度B 的名称很相似,切忌混淆。H 是为计算的方便引入的物理量。
注意事项:磁场强度H与磁感应强度B 的名称很相似,切忌混淆。H 是为计算的方便引入的物理量。
单位:安/米(A/m)
4.磁感应强度(磁通密度): 在磁场中垂直于磁场方向的通电导线,所受的磁场力F跟电流强度I和导线长度L的乘积IL的比值叫做通电导线所在处的磁感应强度,B=F/IL。 又因为ф=BS,则B=ф/S,所以,磁感应强度又等于穿过单位面积的磁通量,故磁感应强度又叫磁通密度。
常用符号:B
单位:特斯拉(符号为T)
在磁场中,由于自然界中没有单独的磁极存在,N极和S极是不能分离的,磁感线都是无头无尾的闭合线,所以通过任何闭合面的磁通量必等于零磁场中,由于自然界中没有单独的磁极存在,N极和S极是不能分离的,磁感线都是无头无尾的闭合线,所以通过任何闭合面的磁通量必等于零。
即
即
整理下和、和的对应关系:
二、电磁场
一直以来,电和磁的学科研究一直是各自为政、独立发展,直到1820年丹麦的物理学家奥特斯发现了两者的关系。
我们来看看他发现了什么:
一直以来,电和磁的学科研究一直是各自为政、独立发展,直到1820年丹麦的物理学家奥特斯发现了两者的关系。
我们来看看他发现了什么:
现象:导线通电后周围小磁针发生偏转;电流方向改变,小磁针偏转方向相反。说明:通电直导线周围存在磁场;磁场方向与电流方向有关。
奥斯特实验揭示了一个十分重要的本质——电流周围存在磁场,电流是电荷定向运动产生的,所以通电导线周围的磁场实质上是运动电荷产生的。
现在我们终于将两者连接在一起了,奥斯特的发现打开了通向电磁联系的大门,为电磁学的研究和发展指明了方向,具有里程碑式的意义。
奥斯特实验揭示了一个十分重要的本质——电流周围存在磁场,电流是电荷定向运动产生的,所以通电导线周围的磁场实质上是运动电荷产生的。
现在我们终于将两者连接在一起了,奥斯特的发现打开了通向电磁联系的大门,为电磁学的研究和发展指明了方向,具有里程碑式的意义。
电磁场是有内在联系、相互依存的电场和磁场的统一体的总称。随时间变化的电场产生磁场,随时间变化的磁场产生电场,两者互为因果,形成电磁场。电磁场可由变速运动的带电粒子引起,也可由强弱变化的电流引起,不论原因如何,电磁场总是以光速向四周传播,形成电磁波。电磁场是电磁作用的媒介,具有能量和动量,是物质的一种存在形式。电磁场的性质、特征及其运动变化规律由麦克斯韦方程组确定。
上面的实验说明了运动的电荷能产生磁场,那么反过来是否也成立?
从1822年到1831年,经过试验,英国物理学家法拉第发现了电磁感应现象:当通过闭合导体回路的磁通量发生变化时,导体回路中就会产生感应电流。
上面的实验说明了运动的电荷能产生磁场,那么反过来是否也成立?
从1822年到1831年,经过试验,英国物理学家法拉第发现了电磁感应现象:当通过闭合导体回路的磁通量发生变化时,导体回路中就会产生感应电流。
电磁感应现象中缠身的电流称为感应电流,相应的电动势称为感应电动势。
在1845年的时候诺埃曼给出了定律的数学形式:
在1845年的时候诺埃曼给出了定律的数学形式:
(n为线圈的匝数)
表述:当穿过闭合回路所围面积的磁通量发生变化时,回路中会产生感应电动势,且感应电动势正比于磁通量与时间变化率的负值。
说明:
1.符号代表感应电动势方向,是相对某一标定方向而言。
2.关闭在所围面积中产生的感应电动势3.贯穿该积分回路的磁通量
4.回路中的总电阻为R,则回路中的感应电流为:
5.如果线圈有n匝,则
下面我们来推到以下微分形式:
当趋向于无限小时
