LDS天线技术

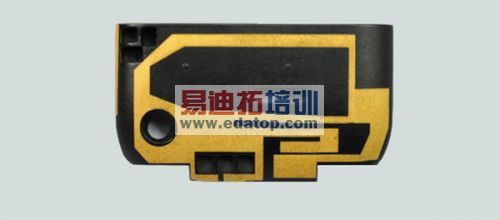

最近超火的nubia Z5在其发布会上给大家带来了不少的惊艳之处，其创新地将LDS天线技术应用在了整个手机的背面，从天线的面积到天线的加工难度都创造了手机行业的多项第一。但是Z5并不是第一款使用这种技术的机型，很久之前MOTO的新锋丽系列就以这一技术作为了宣传卖点，有图有真相：

The picture is from: edatop.com

虽然这种技术在行业已经被广为知晓，但是终端用户对它可能就不太那么清楚了。大家都知道，手机的要收发信号什么的全是天线的功劳，那么这种LDS天线技术跟普通的手机天线技术又有什么区别呢？与传统的手机天线技术相比，它的优势又有哪些呢？

The picture is from: edatop.com

什么是LDS天线技术？

普通的手机天线都被安装在手机的主板上。而LDS天线技术就是激光直接成型技术（Laser-Direct-structuring）,利用计算机按照导电图形的轨迹控制激光的运动，将激光投照到模塑成型的三维塑料器件上，在几秒钟的时间内，活化出电路图案。简单的说（对于手机天线设计与生产），在成型的塑料支架上，利用激光镭射技术直接在支架上化镀形成金属天线pattern。这样一种技术，可以直接将天线镭射在手机外壳上。

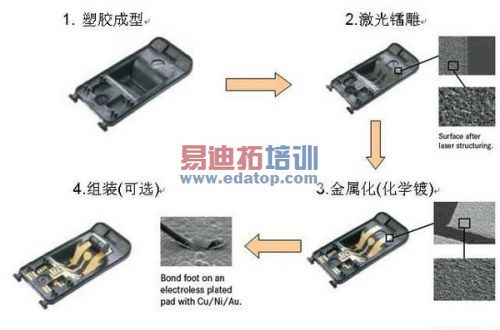

LDS的标准制程

与传统的手机天线技术相比，LDS天线技术的优势：

1、生产的天线性能稳定，一致性好，精度高，激光系统耐用、少维护，适合7X24不间断生产，故障率低，能够充分利用支架立体结构来形成天线pattern。

2、制造流程短，无需电路图形模具，环保。对于天线RF来说，只要给出三维的CAD图就可以了，省去了和ME反复沟通和模具重复modify的过程。

3、因为是将天线镭射在手机外壳上，避免了手机内部元器件的干扰，保证了手机的信号。

4、同时也增强了手机的空间的利用率，让智能手机的机身能够达到一定程度的纤薄。

应用领域：

LDS天线技术主要应用于移动通讯领域，实现智能手机天线及手机支付这一部分的功能。目前几乎所有做智能手机的知名厂家都有相关机型使用该技术，除此之外，该技术还被广泛应用于汽车电子、计算机、机电设备、医疗器械等行业领域。
