几个普通天线的增益情况

2

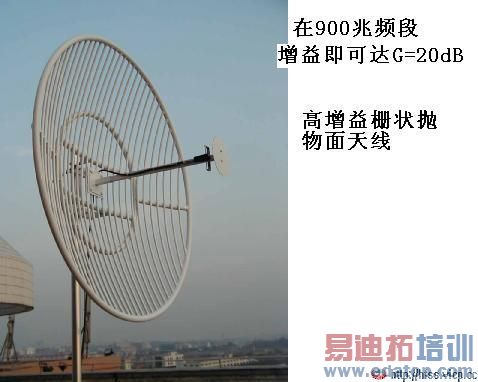

高增益栅状抛物面天线

3

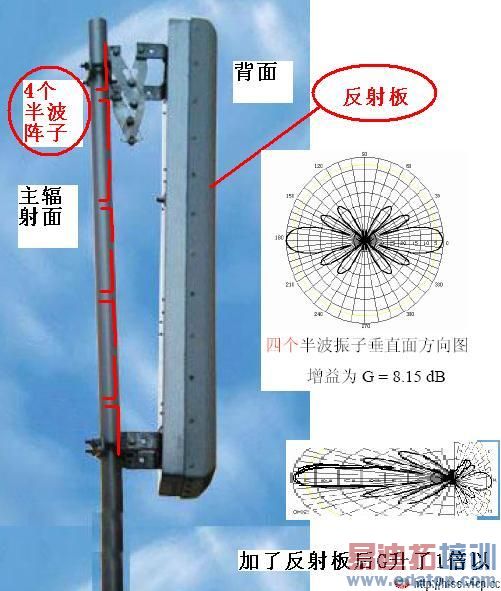

平板天线

•





  4

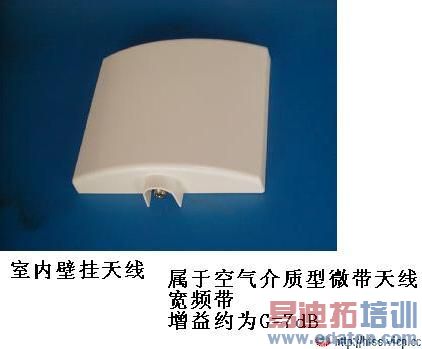

  室内壁挂天线

  •





    5

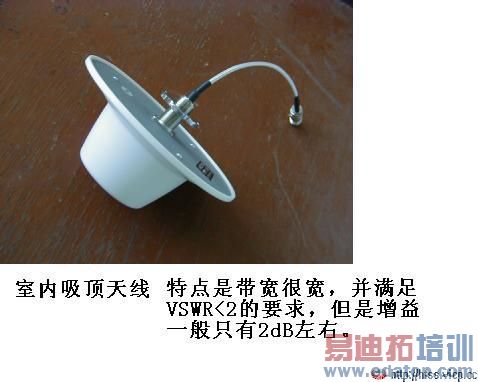

    室内吸顶天线

    •





      相控阵天线，可以达到增益20dB以上，阵列天线只要阵列多，就可以达到自己理想的增益天线，如3圈48个螺旋阵列天线可以达到22dB。



      请问seaking版主，你上传的平板天线结构如何？为什么在杆子上标了四个半波振子呢？
      有没有关于平板天线的具体资料呢？有的话共享一下好吗？
      谢谢了！



      好！
      印象中YAGI天线增益极限是20dB,当然只是理论极限



      赞 开眼



      定向平板天线也有很多种类的：按照数量分，有4单元、6单元、8单元，增益不同，一般不低于13dBi；按照极化分有单极化、45度双线极化；按照频带分有单频、双频；有用交叉振子做基本单元的，也有用贴片做基本单元的。
      吸顶天线也有很多种，有宽带也有窄带的。窄带的是多板天线，基本不值钱；有的宽带吸顶天线是用单锥来实现的。

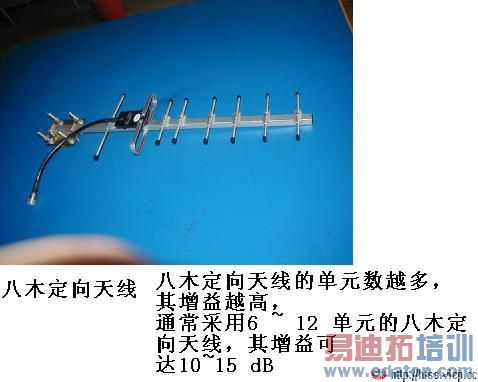

      感觉上面贴的那个八木天线的引向器间距似乎跳跃比较大，有疏有密。个人实践是按密一点的排布，最大增益低点，但副瓣小一些。
