7 天线的安装

说明:天线选型符合覆盖场景的需求之后关键就在于天线的安装,安装对于信号的覆盖影响至关重要。一般现场网络优化调整天馈已保证信号的覆盖,最常见的就是由于安装不合理导致的信号覆盖问题。所以有句话叫网优三板斧:搬天线就是其中最常见之一板斧(调整下倾角)。

1)高度

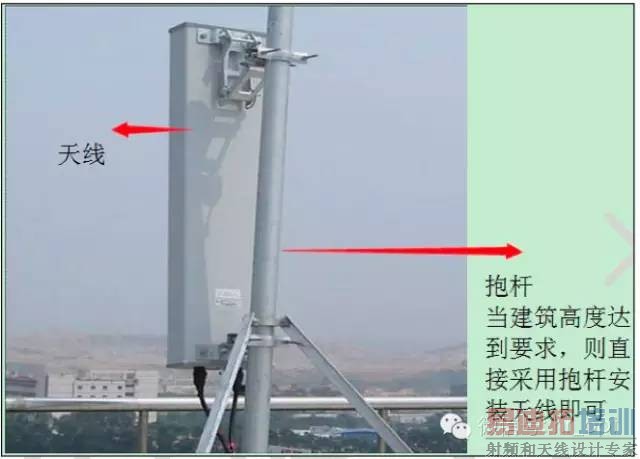

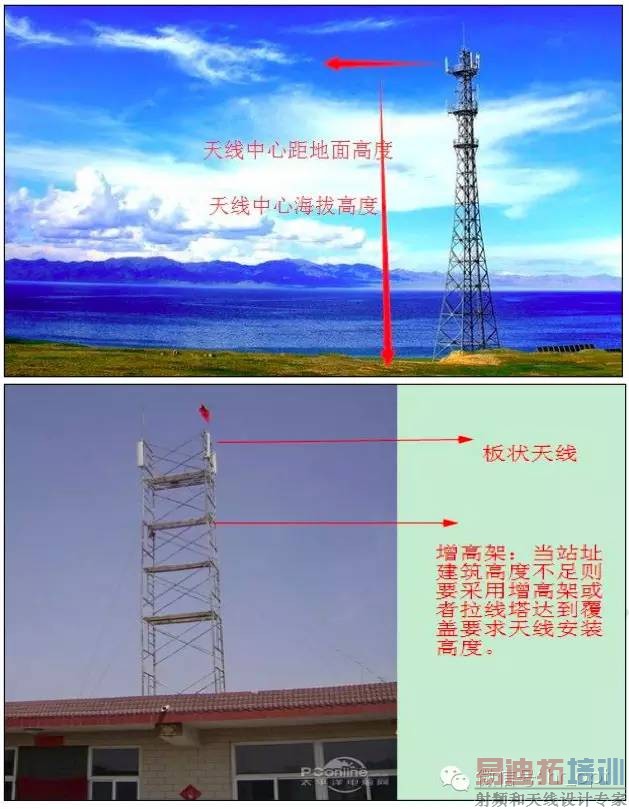

说明:所谓站的高看的远,同样道理覆盖要想远,天线就得架高,反之覆盖过远有可能就是天线高度设计和安装不合理(超高站整治就是 运营商维护优化的常见问题)。根据覆盖半径的需求合理选择站址保 证天线的安装高度。但是在城市内有时站址就是一幢高层建筑,导致 天线高度过高。优化人员必须找出解决方案。

2)方位角

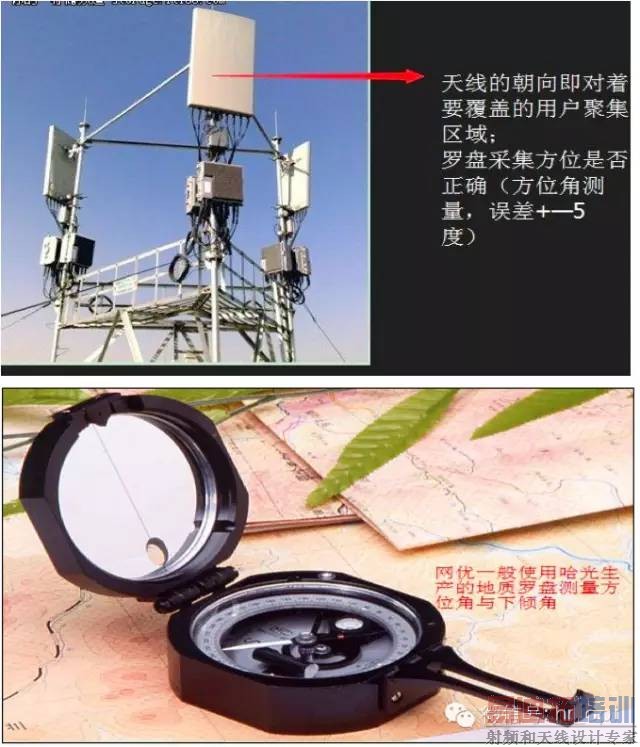

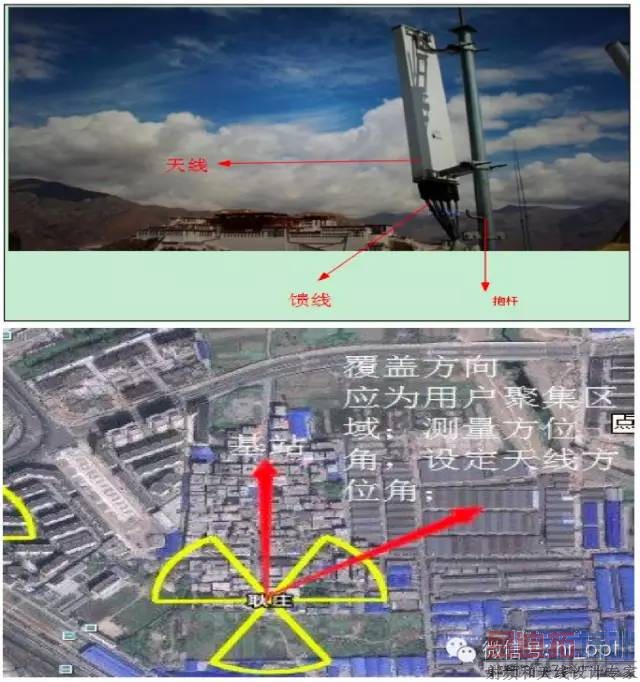

说明:定向天线的朝向要向用户聚集区域朝向,例如下图布达拉宫的 广场覆盖。天线方位角即天线的朝向角度(正北顺时针 0-360 度)。 现场使用罗盘测量天线方位角朝向是否达到设计要求(罗盘测量天线 方位角必须掌握,网优基本技能之一)。

说明: 图上三叶草为基站示意图(三个方向的覆盖),天线的方位 角必须朝向用户聚集区域(设计院设计,优化根据现场调整)。

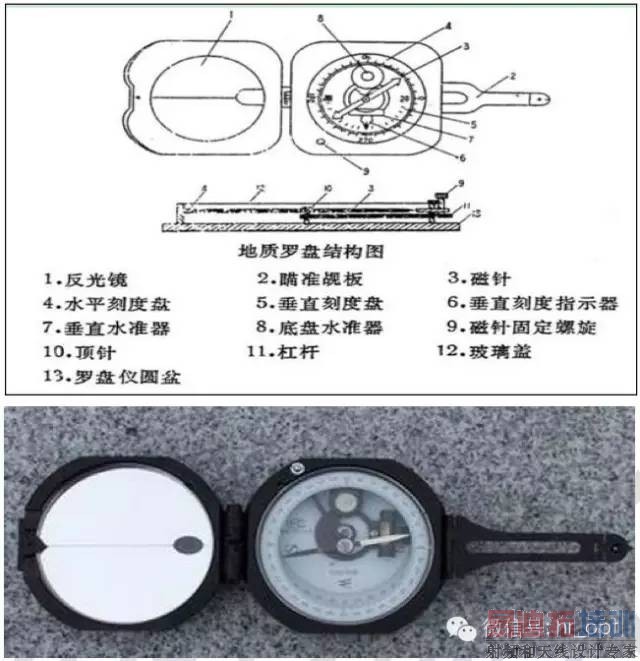

说明:哈光生产的地质罗盘是网优最常见的罗盘,可淘宝查找其使用 说明书。罗盘可测量方位角及倾角。

说明:大表盘是方位表盘(水平角度刻度盘),内层表盘是垂直刻度 表盘(测量倾角度数)。

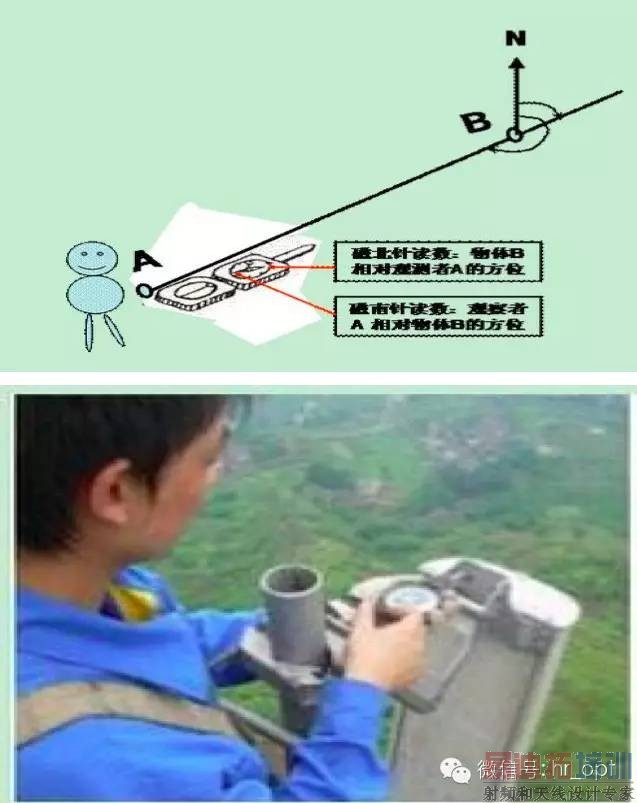

说明:使用罗盘测量天线方位角是网优人员必须掌握的基本功,详见《罗盘使用指导书》。

3)下倾角

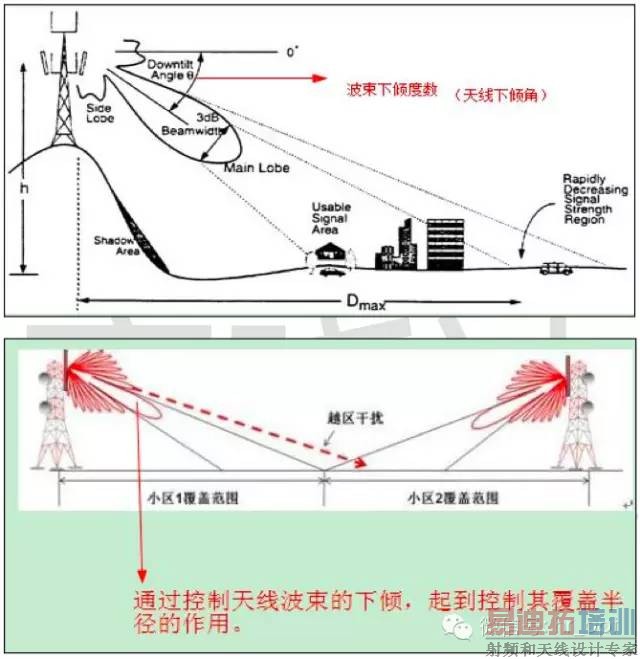

说明:通过天线波束的下倾调整已起到控制基站覆盖半径的作用。下 倾角的调整也是网络优化控制信号覆盖的远近的最常用的手法,所以 继续掌握下倾角的调整和计算。以及机械下倾角和电子下倾角的差异。

机械下倾

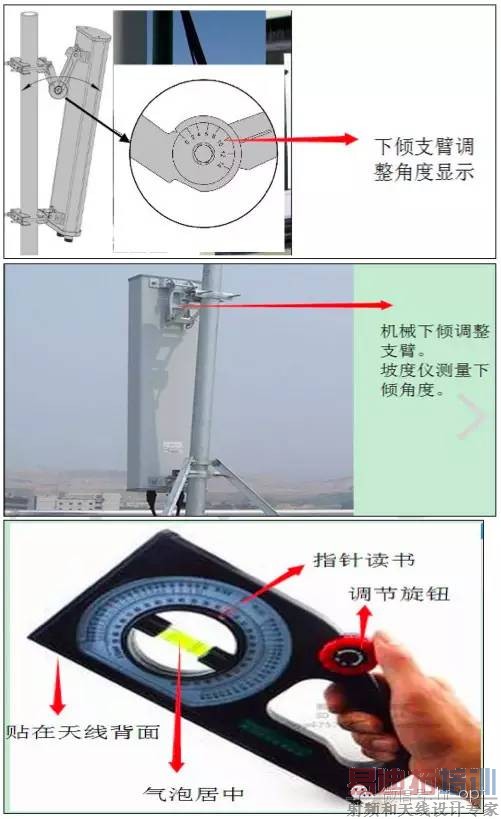

说明:机械下倾是通过天线的安装角度调整实现。

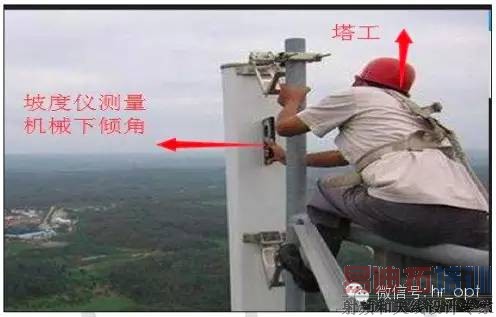

说明:网规或网优人员给出调整度数,塔工(具备登高证且具备天线 安装调整经验的工人)上塔调整;(使用坡度仪调整机械下倾角)。

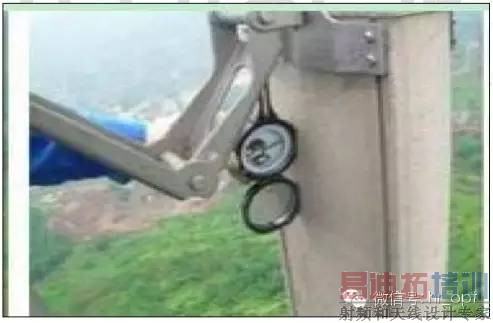

说明: 罗盘也可测量天线下倾角。

电子下倾

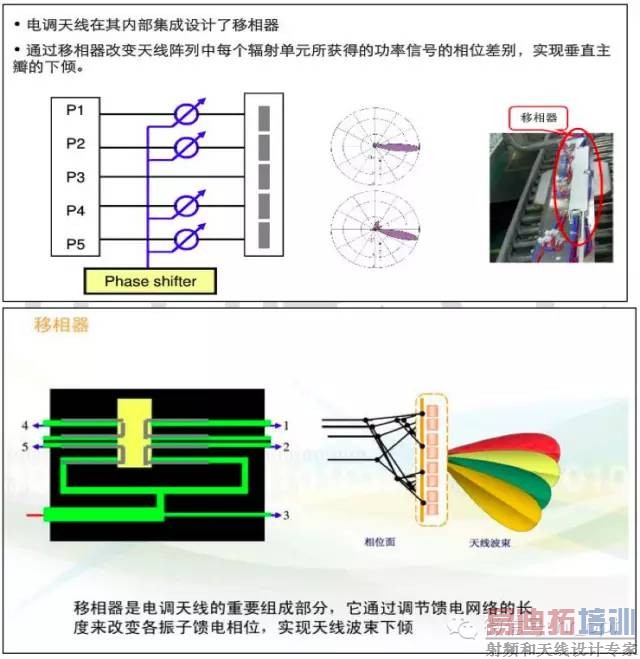

说明:电子下倾即不通过调整天线支臂仅改变天线内部的移相器从而实现波束的下倾(如下图示)。分为手动调整和远程电动调整。

说明:移相器通过调整馈电网络的长度改变振子的馈电相位,从而改变天线波束的下倾角度。

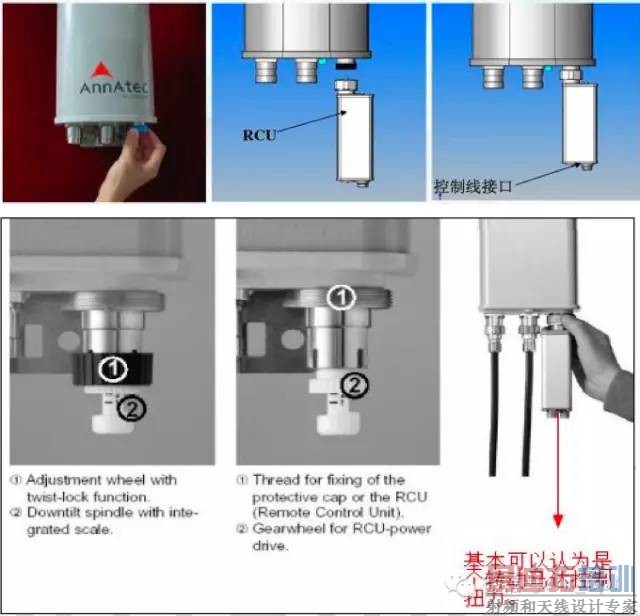

说明:上图为手动调整电子下倾角天线,图中的白色刻度杆即为调整杆,需人工手动拧(杆上有度数)。

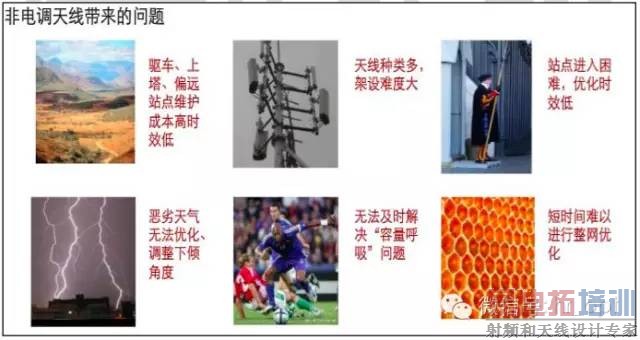

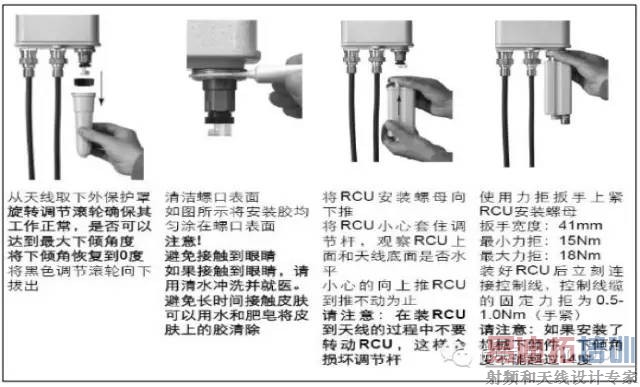

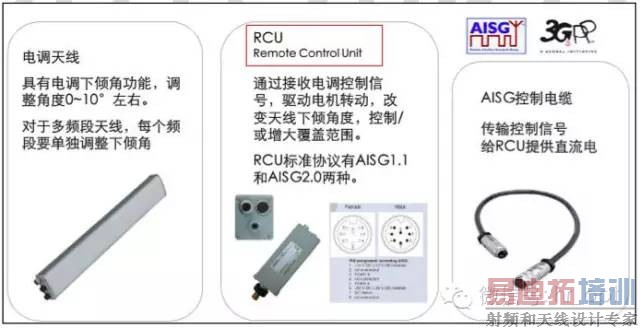

说明:远程调整电下倾是目前的趋势,通过RCU的远程控制实现。从而降低调整的人工及其它成本费用,且效率提升。

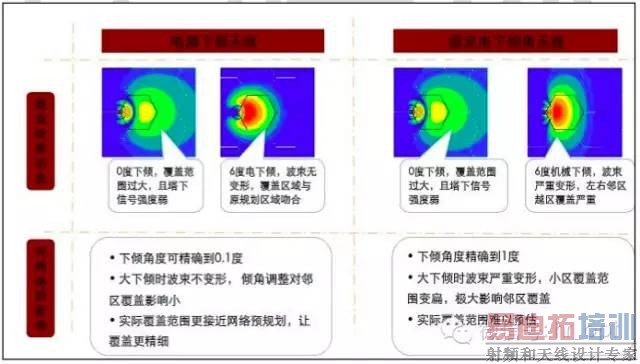

综述:由于机械下倾易造成波束覆盖形状的变形,所以引入了电子下倾,但电子下倾的可调度数一般又受技术限制(14 度以内);所以在现场由于市区内站距过近需要严格控制覆盖,所以现在基本都是机械下倾调整+电子下倾调整以控制信号覆盖半径。

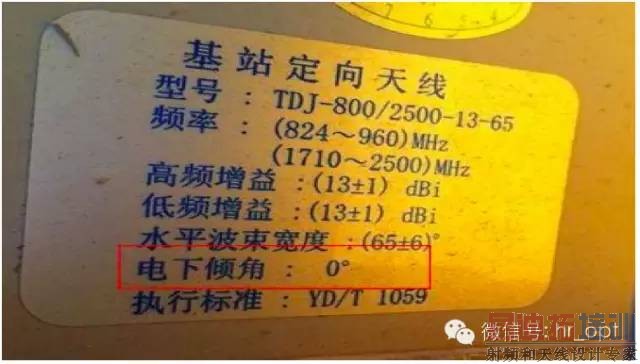

说明:天线背部的照片即可看到天线是否支持电下倾及其它电气性能指标。(勘站过程中需记录该站址天线的标签,为后期的优化提供支撑数据).

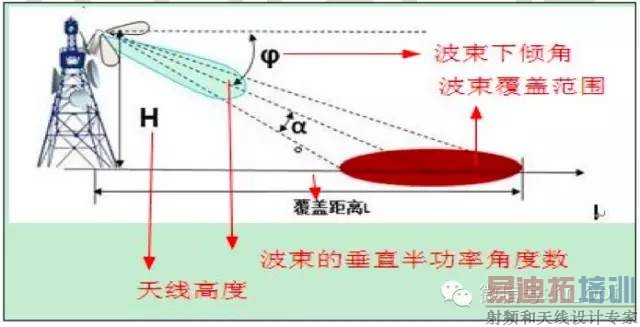

另天线的波束下倾角度的计算,一般都采用工具实现,不需要记忆公 式计算;(下倾相关因素:天线高度、覆盖距离要求、波束垂直半功率 角)掌握几个常用工具的使用即可。

说明:一般现场工程师都会有Excel宏工具或其它工具计算下倾角。作为调整的理论参考数据。

4)隔离度

说明:在同一安装平台上可能同时安装多个通信系统的天线,由于信 号强度与频率接近易造成互相的干扰,所以要控制之间的距离已降低干扰的影响(距离会促进信号强度的衰减,隔离度即信号衰减程度的 要求;实际施工就体现在天线安装的水平距离和垂直距离上)。不同的通信系统安装距离不同(详见具体网络制式要求)

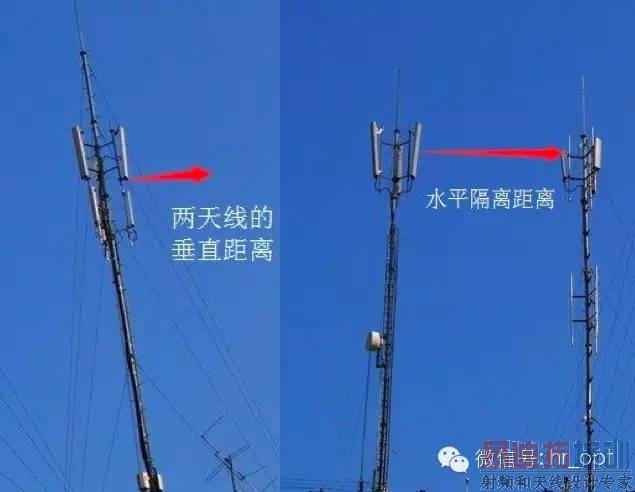

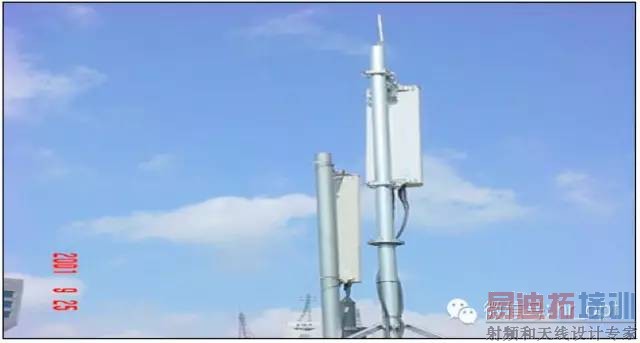

水平隔离度

说明:同一平面安装的天线不能互打,且水平间距距离足够(详细要求请查表).

垂直隔离度

说明:两天线垂直间隔距离不足(垂直隔离度要求)一般至少50cm以上要求。

综述,由于现在同一平台上安装天线数量过多,所以保障水平隔离与 垂直隔离是保障信号互相干扰控制的基础,干扰过强则导致信号质量 变差(网优人员的基本技能,上站即可看出是否安装合理)。

说明:一般现场优化工程师都会有 Excel 编辑的宏工具;

5)净空

说明:为保障天线的信号传播能够达到规划设计的要求,则在实际安装中首要保障的是天线的传播方向一定范围内无阻挡,此范围称为净空要求。一般要求天线高于周围平均建筑高度5米以上,且50-100米内无障碍物阻挡。

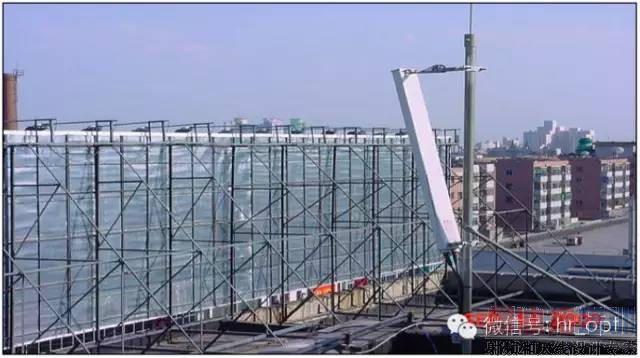

说明:如图示则此天线的辐射信号遭到严重阻挡,导致覆盖方向的用 户信号强度变差或盲区。

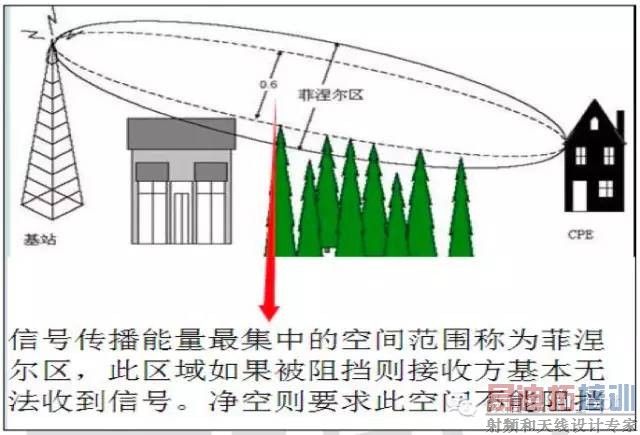

说明:信号在传播过程中能量最集中的空间范围称为菲涅尔区,尤其 是靠近发射端的空间范围称为第一菲涅尔区如果此区域被阻挡则信 号基本无法保障有效覆盖半径。

实验,取一手电筒打开,然后放一手指在前面,看手指距离远近不同造成的效果有何差异。基本越近阻挡越多。

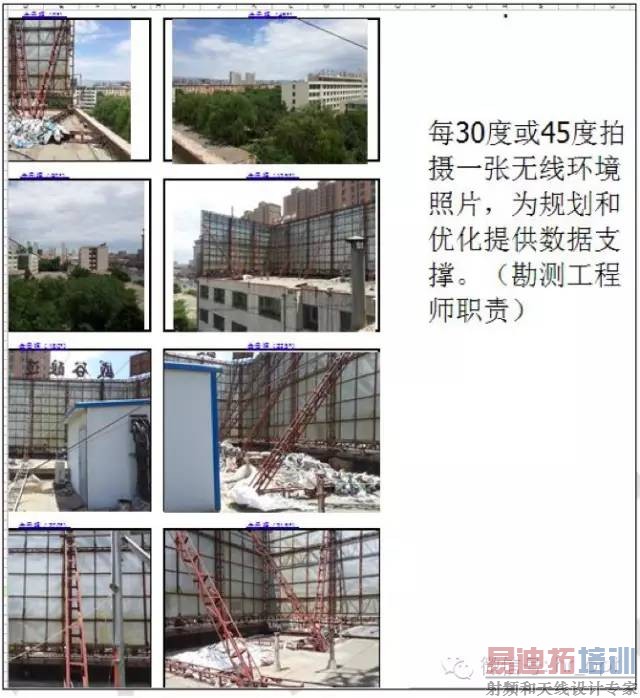

所以在勘站过程中必须环拍天线的无线传播环境照片(顺时针开始每 30 度或 45 度进行拍摄,记录无线传播环境)。另如果站下信号非常 差或无信号,而基站侧无任何告警且数据配置正常,状态正常,则建 议上站查看天线正面是否有严重阻挡。网优常见天线安装位置不合理或者高度不合理导致严重阻挡问题。

6)其它

安装紧固

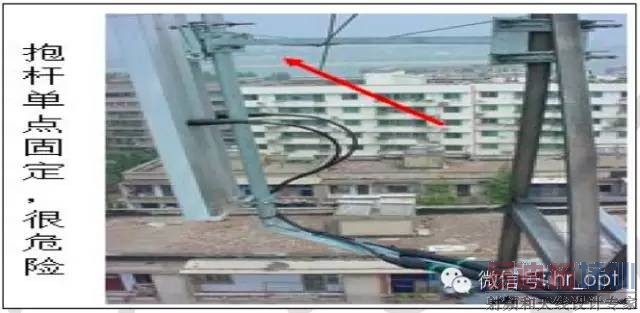

说明:天线必须安装牢固,不能由于安装问题导致天线的方位角或下倾角出现大的变化。

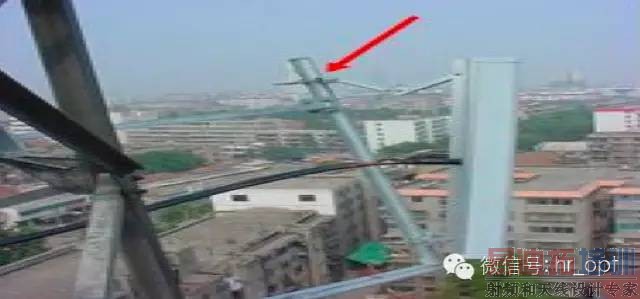

说明:天线安装抱杆倾斜。

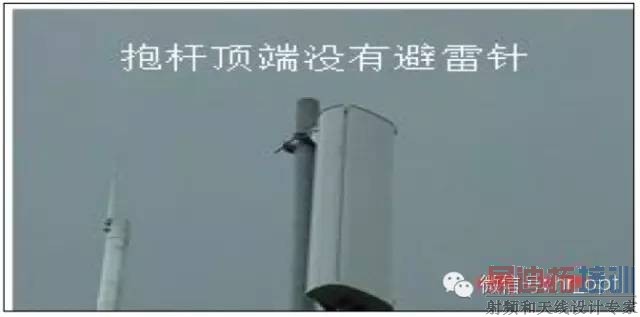

安装防雷

说明:防雷不到位,天线遭雷击导致设备损坏等问题。天线必须在避雷针的保护范围内。

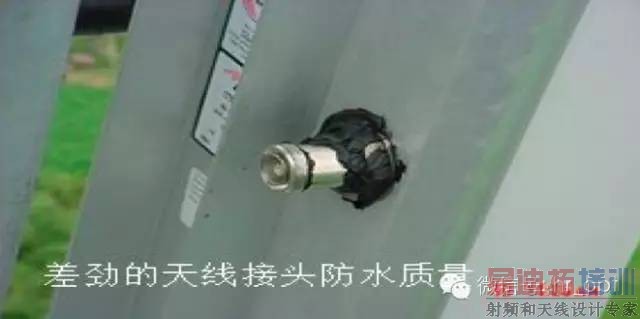

天线接头防水处理

说明:防水质量不到位的话容易导致进水从而造成驻波比过大问题。

综述:天线的电气性能指标及天线的安装原则为网络规划及网络优化工程师的重点掌握基础知识,通过对它来进行网络信号强度及信号质量问题排查的基础之一。尤其是对于一个外场的RF数据分析工程师大部分的信号强度与质量问题都与天线的电气性能与安装有关,所以其掌握的熟练程度直接影响其分析问题的效率。另RF外场工程师必须能够配合塔工进行天线调整工作即罗盘的使用(方位角测量)、坡度仪使用(下倾角测量)。
