手机结构标准化（三）——天线及其附属部品

一、功能描述

手机不间断地与基站联系，依靠天线接收和发射电磁波，天线释放出的电磁辐射功率约440微瓦/ 平方厘米。

二、与周边器件的装配关系

主要是用接触弹片来与PCB接触的

三、在整机中的定位方式

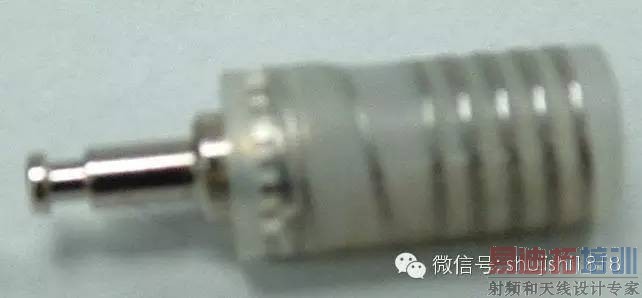

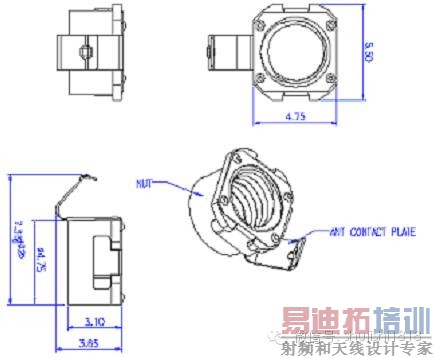

1. 螺旋式：这种方式简单可靠，早期使用后道工序从外面压入铜螺母，现在则更简单，用下图连体弹片螺母，塞入壳体即可。

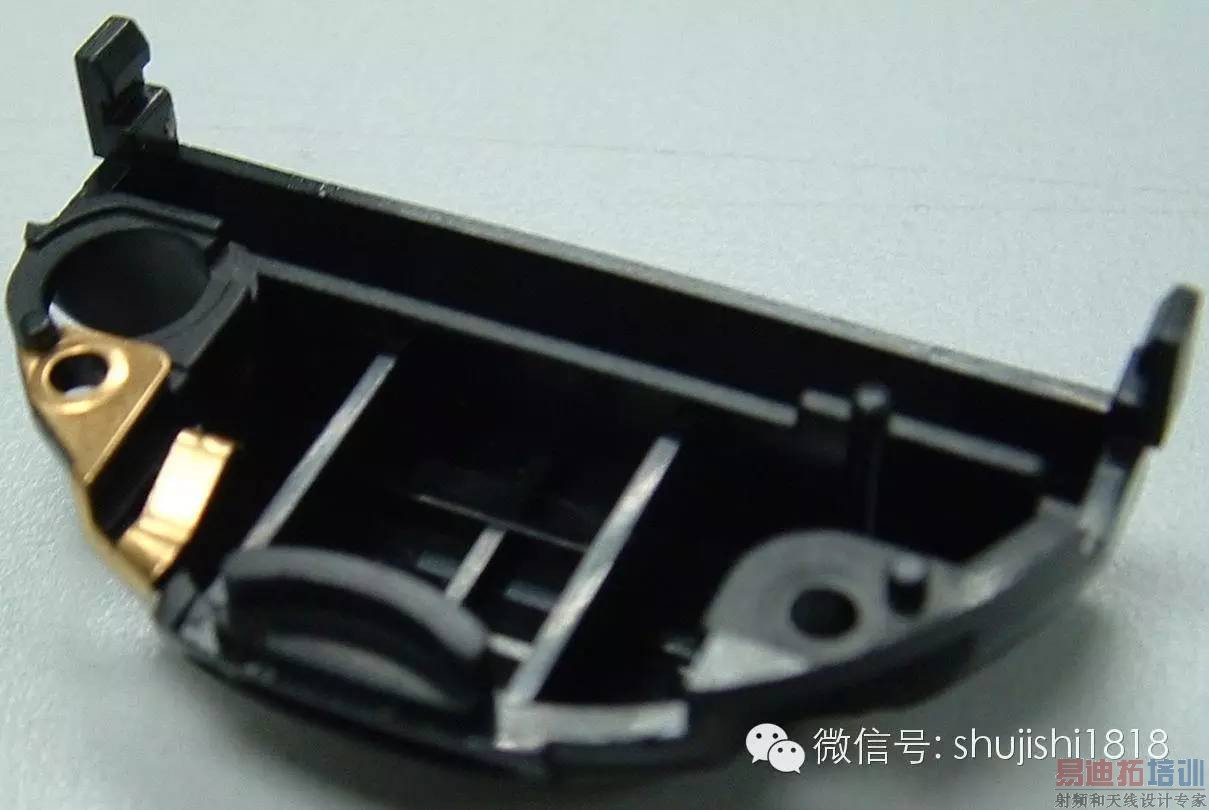

2、卡钩式：这种方式相对复杂，主要是针对外形是非旋转体天线时用的结构。

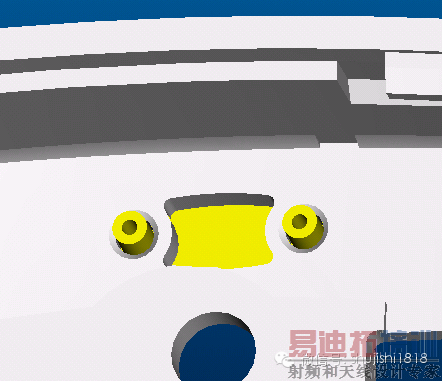

3、锁洞式：内部锁螺丝，强度和接触可靠。

4、 拉杆式：相对复杂，需要占用较大空间，这种天线灵敏度较其他天线好。

5. WLAN式天线：

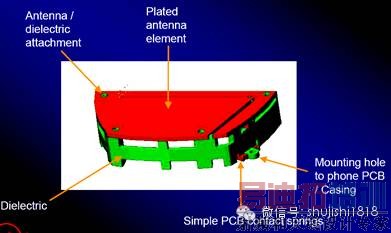

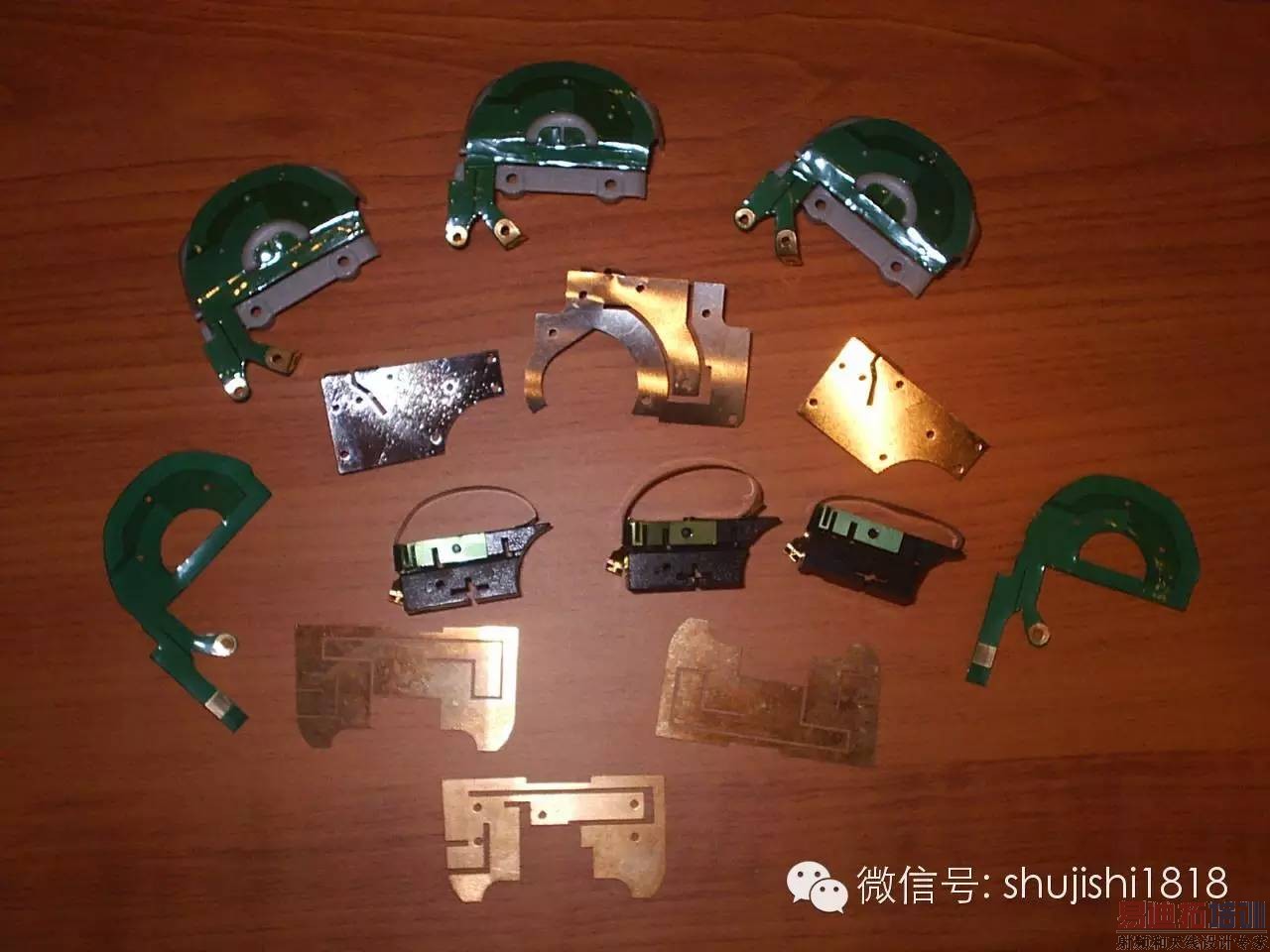

6、内置式：要求较大内部空间,结构尺寸调试复杂

四、设计注意事项

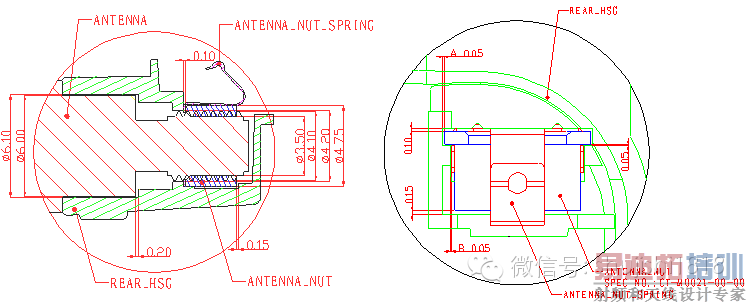

1、螺母式天线设计

ANTENNA_NUT_SPRING上端有4个凸点，是为防止ANTENNA在拧入时ANTENNA_NUT发生小角度旋转，须在REAR_HSG上设计对应的定位结构，尺寸A和B可以设计成零对零。

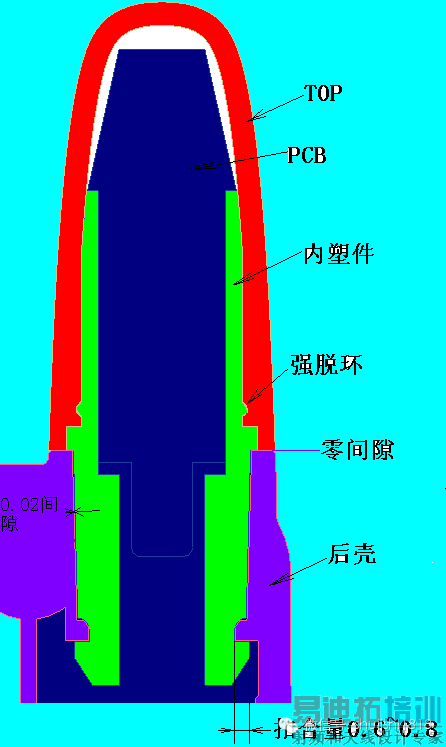

2、插拔式天线设计

五、典型材料应用

1. 外壳：PC、TPE、TPR、TPU、PC/ABS、ABS、SANTOPRENE等材料。

2. 内部线架：PA6

3. 固定螺杆：铜电镀镍

4. 线圈：磷青铜线电镀金或镍

5. 接触弹片：铍青铜电镀金、磷青铜、不锈钢、高碳钢等

6. PCB印刷线圈板：FR4

本文由庶吉士编辑，转载请注明出处！
