方向 可重构天线及其相控阵研究

录入:edatop.com    点击:

1  引言

随着无线通信和雷达系统的不断发展,使得同一平台搭载的信息子系统数目增加,作为无线通信系统中信息出入必然通道的天线而言,其数量也相应增加,这样非常不利于综合系统的进一步发展,结构紧凑的可重构天线具有改善这种不利局面的巨大潜力。另外,相控阵所能实现的波束电扫描能够大大的拓展其应用范围,目前典型的相控阵能扫描到的角度仅为-45o 到+45 o,综合分析,造成相控阵的这种小角度扫描范围主要由两个因素导致,其一是天线本身的方向图特性,其二是互耦的存在,因此,如何拓展相控阵的扫描范围成为一个很热门的研究热点。从某种程度上而言,方向图可重构天线的提出能够解决这一问题。



本文提出了一种双频方向图可重构介质谐振天线,该天线具有两个谐振频率,通过控制安装在馈电网络上的四个开关,可以得到,每个谐振频率对应四个不同的方向图,从而实现重构;另外,对于同一种开关状态而言,两个谐振频率所对应的方向图相互对称。本文也提出了应用该重构天线单元组成的相控阵,该阵列采用稀布阵列的组阵方式。研究结果表明,相对于传统相控阵而言,该相控阵具有较低的副瓣和较大的扫描范围。



2  方向图可重构介质天线

2.1  天线结构

本文提出的可重构天线单元如图1所示。



由一个挖掉内圆柱体的半球介质谐振器和底部的正交馈电网络构成,采用中心同轴馈电。



(a) 三维图

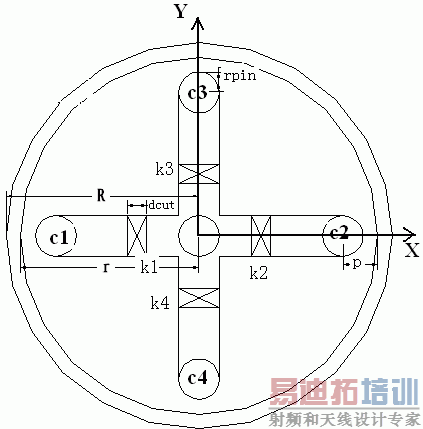

(b) 底面图

图1  双频介质方向图可重构天线



该介质谐振天线的相对介电常数为εr=6,半径为R=7.2mm,内部挖掉的圆柱的半径和高度分别为r=6.6mm和3.5mm,四个半径和长度分别为rpin=0.62mm和L=3.48mm金属柱子分别固定在正交馈电网络的末端上,正交馈电网络的中心连接同轴探针,且每个臂上均加有一个开关,分别定义为k1,k2,k3和k4。地板面积为2.1λ0×2.1λ0,此处的λ0表示自由空间波长。
