用槽和同轴线馈电完美打造三极化共行天线
录入：edatop.com 点击：

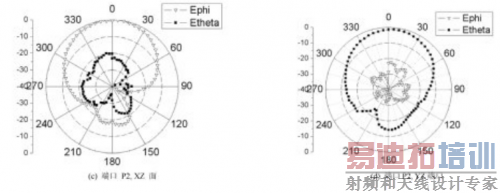

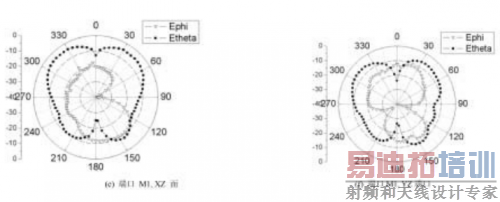

图4为各端口实测方向图。为了便于方向图的比较，所有的方向图都进行了相应的归一化。图（a）（b）为端口P1的XZ、YZ面方向图。从结果图中可知，在 XZ面内E_theta大于E_phi，而在YZ面内，E_phi大于Etheta，则说明端口P1辐射的电场平行于X轴。端口P2的XZ、YZ面方向图 为图（c）（d），也可以看出端口P2辐射的电场与Y轴平行。图（e）（f）所示为端口M1的XZ、YZ面方向图。从实测结果可以看出，无论在XZ面还是 YZ面，端口M1的E_theta都大于E_phi，说明端口M1的电场为平行于Z轴方向。可见天线有三个正交的极化模式。
图4 各端口的实测方向图
