用槽和同轴线馈电完美打造三极化共行天线

天线的具体尺寸如图1所示，图1a和图1b分别是天线的俯视图和侧视图。整个天线体积为94mm*94mm*10.8mm。介质基片1的介电常数为 2.6，介质基片2的介电常数为4.5。两个介质层由W，L，R，h1和h2定义，"H"型缝隙由ds，ls，la1，la2，wa1，wa2，D定义， 加载单极子天线由h0，r定义。

实际天线的设计参数如下：W=L=94mm，R=40mm，h1=5mm，h2=0.8mm，h0=5mm，r=15.6mm。端口 1：ds1=32.5mm，ls1=7mm，la1=17mm，la2=2mm，wa1=1mm， wa2=4mm。端口2：ds2=47mm，ls2=8.8mm，la1=11.4mm，la2=2mm，wa1=1mm，wa2=4mm， D=12.3mm。

双极化圆形贴片激励起平行于X，Y轴的两个正交方向的电场，加载单极子激励起了平行于Z轴方向的场，故该天线形成了三个方向的极化。

天线的实测结果及分析

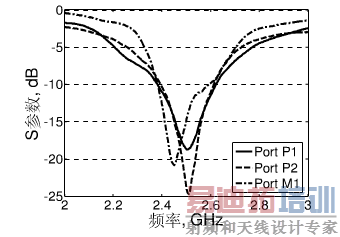

图2给出了天线实测的反射系数，可以看到各端口反射系数小于-10dB的带宽范围测量结果分别如下：S11（单极子端口M1）带宽2.38-2.59GHz，S22（端口P1）带宽2.38-2.62GHz，S33（端口P2）带宽2.40-2.61GHz。

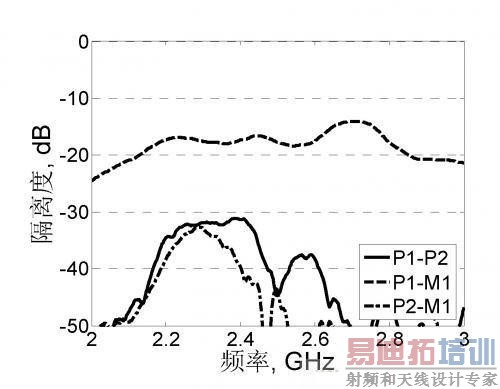

图3给出了天线三端口间实测的隔离度。可以看出，端口P1和端口M1的隔离度在带宽范围内小于-16dB，端口P1和端口P2的隔离度在带宽范围内小于 -30dB，端口P2和端口M1在带宽范围内小于-40dB。测量结果表明，槽耦合馈电三极化天线的三个端口相互隔离效果理想，均可以独立工作。
