IML工艺天线设计方法

录入：edatop.com 点击：

3 仿真设计IML天线

3.1 仿真模型建立

仿真的流程是：导入3D 模型→设置材料参数和优先级→模型网格化→设置馈线端口及其它参数→仿真运算→优化设计。

在划分网格时，需要兼顾精度和时间。应将天线、PWB等对天线影响大的器件分网格时要密一些，但要确保模型中的天线尺寸和实际尺寸要一致。

3.2 调试天线的曲面敏感区

1）整体模型的网格划分:1mm*1mm*1mm.天线网格划:0.3mm*0.2mm*0.2mm.

2）从图3的天线可以看出：该天线的①②部分的弯曲度比较大，在高压成型后的变形大一些，因此我们需要评估天线这两个部分的敏感度。

将①部分从边缘开始每0.4mm减去一次，共5次，每减一次计算其RL特性曲线。对②重复①的操作。在每次变化其中一部分时，天线其他部分应保持不变。对天线进行仿真得到RL特性曲线如图4所示：

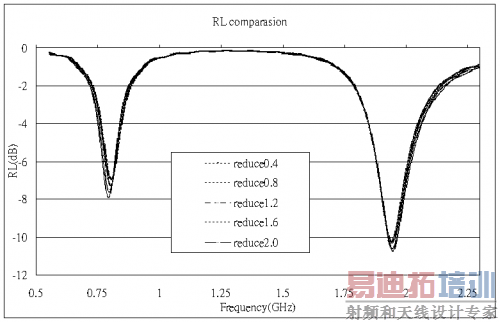

① 部分每次减0.4mm，减5次的RL仿真结果图

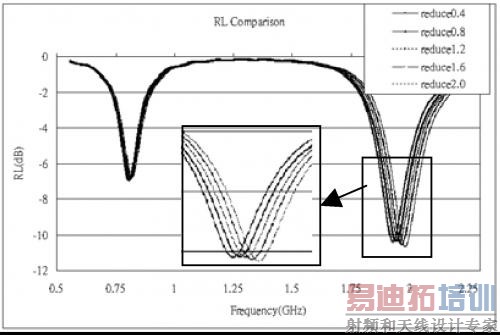

② 部分每次减0.4mm，减5次的RL仿真结果图

图4 RL仿真比较图
