一种应用于WLAN/WiMAX的 三频双环印刷单极子天线

3  实验结果和分析

图3是该三频带WLAN/WiMAX印刷单极子天线的实物图。我们对加工出来的天线进行了一系列的实验参数测量。图4给出了天线回波损耗（S₁₁<-10dB）的仿真和实测结果的对比曲线。从图中可以看出，在2.4GHz频段，天线实测的频率范围为2.38-2.82GHz，其相对阻抗带宽为17.5%；在3.5/5GHz频段，实测的频率范围分别为3.32-3.88GHz和5.13-6.53GHz，相对阻抗带宽分别达到16%和25.5%,满足WLAN/WiMAX的覆盖要求。对比仿真结果和实测结果发现：在低频部分，两者吻合地比较好，在高频3.5/5GHz频段出现了稍微的偏差，分析原因在于介质板在高频时，其介电常数出现了偏移，并且加工的精度也带来了偏差。从整体上来看，两者的一致性还是很好的，说明了仿真的可行性。

图5，图6和图7为天线在2.4GHz，3.5GHz和5.5GHz时的天线各个平面的仿真和实测的方向图。可以看出，在三个频点上的辐射方向图都类似于全向性，在yoz平面，天线的辐射方向图更加接近于全向性。图8为天线的增益测量曲线图。

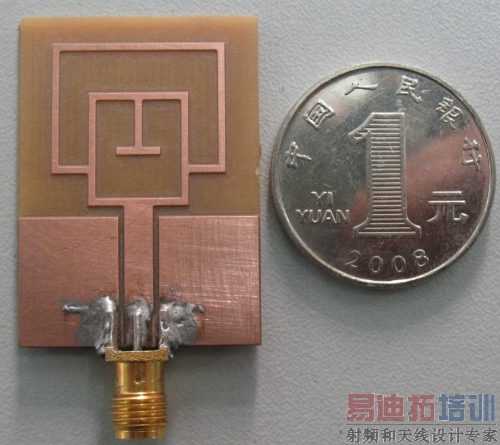

图3  天线实物图

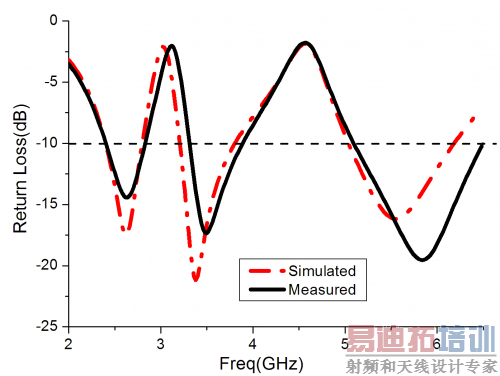

图4  天线回波损耗的仿真和实测值对比曲线

 (a) xoy 面

(b) xoz面

(c) yoz面

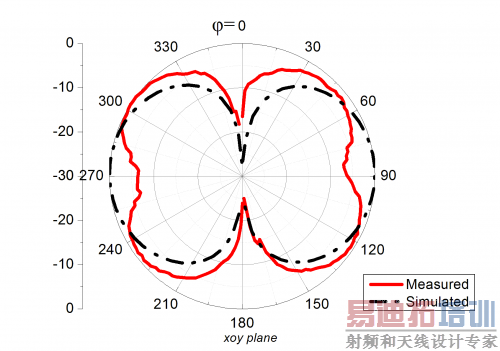

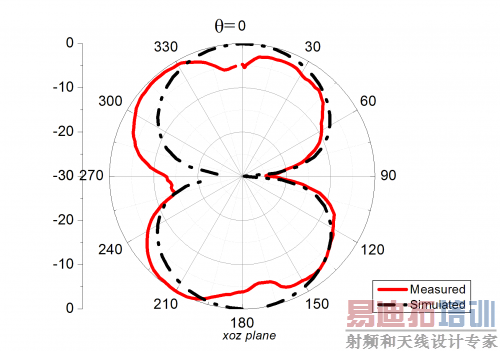

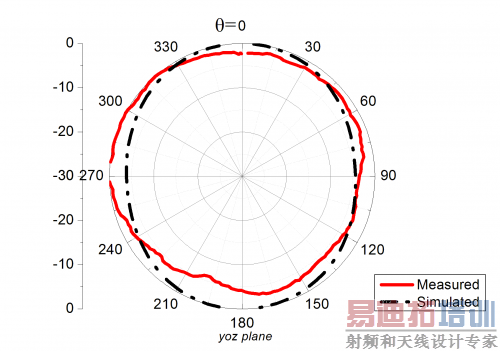

图5  天线2.4GHz时的辐射方向图

 (a) xoy 面

(b) xoz面

(c) yoz面

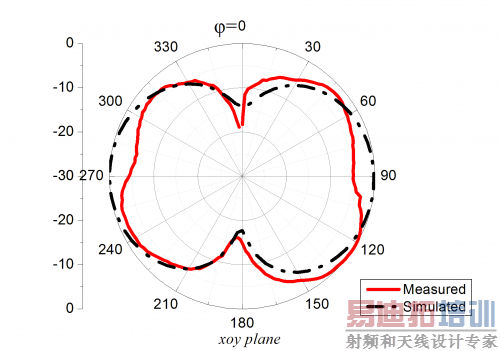

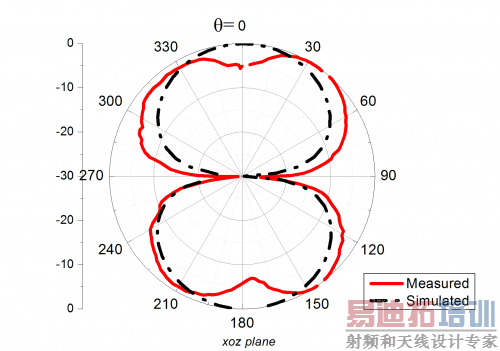

图6  天线3.5GHz时的辐射方向图

xoy面

(b) xoz面

(c) yoz面

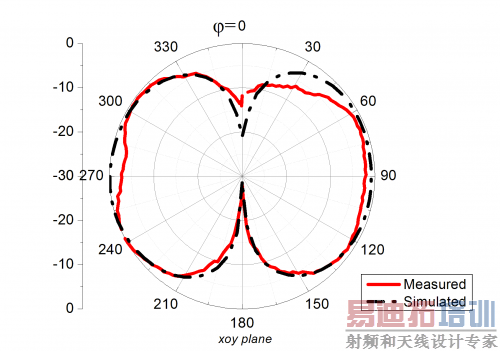

图7  天线5.5GHz时的辐射方向

图8  天线增益频响曲线
