P波段瞬态极化雷达收发天线阵列的设计
录入：edatop.com 点击：
结果显示，随着间距的增加，耦合按照
减小，但不是平滑地减小；阵元的电场平行取向耦合比共线时强。当共线间距≥5cm、平行间距≥20cm时，S21≤-15dB，因此在组阵时只要选取间距大于上述所给数值时，耦合对方向图的影响是可以忽略的。
3.2.2 天线阵列关键参数的选择
若忽略单元之间的互耦，天线阵的场等于各单元辐射场的矢量叠加。为了得到强方向性，必须使各单元的辐射场在期望的方向相长干涉，而在其余方向相消干涉。通过控制天线的几何形状、单元间距、单元的激励幅度和相位和单元方向图等因素，可以形成天线阵的总方向图。
（1）阵元数目的选择

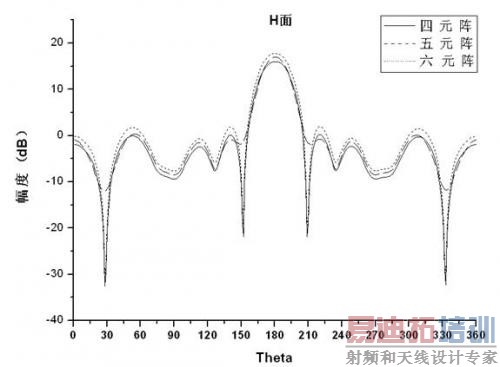

图3给出了在中心频率为445MHz时不同阵元数目按一定间距排列时HFSS仿真得到的H面和E面方向图。可以看到随着阵元数目的增加，阵列增益逐渐增大，并且只要满足某种排列时，5元阵和6元阵均能得到既满足增益要求又适合主瓣宽度要求的方向图，且副瓣均压制在-15dB以下。
图3 不同阵元数目仿真的方向图
