天线仿真的电流分布见图5。从图5(a)中可以看出，大部分电流集中在环形天线上，激励产生低频谐振；从图5(b)中可以看出，电流集中在I形天线上，激励产生高频谐振。也就是说，环形天线谐振产生低频频段，而I形极子谐振产生高频频段。

(a) 2.9GHz

( b) 5.4GHz

图5  在高低频谐振频率的电流分布图

(a)

(b)

(c)

图6  天线方向图

图7  天线增益

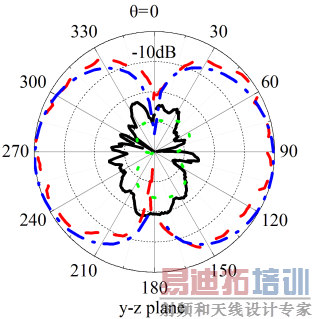

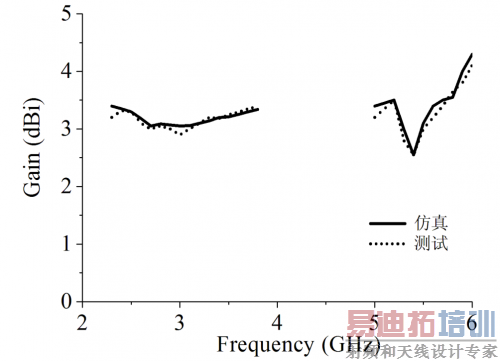

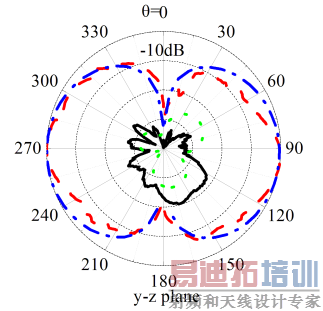

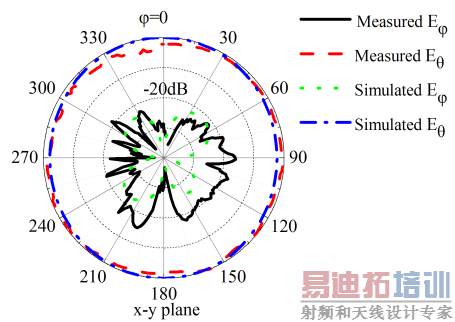

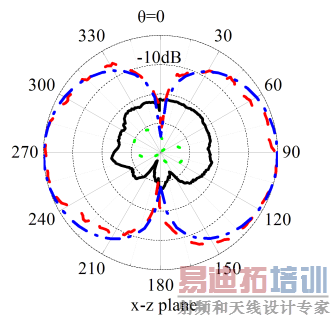

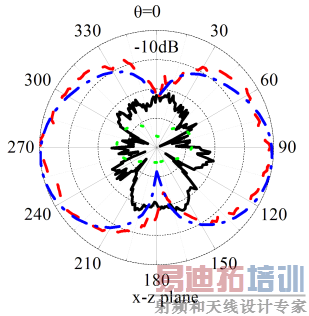

由于在各频段的方向图变化不大，我们测量了2.5 GHz、3.5 GHz和5.5 GHz时各坐标平面的方向图，如图6所示，这些方向图与偶极子天线的方向图基本相似。该天线在2.3–3.8 GHz and 5–6 GHz频段的增益分别从2.7到3.4dBi和2.5–4.1dBi，如图7所示。

4  结束语

本文提出了一种矩形环形极子与I形极子组合双频天线，该天线的结构简单、制造容易，并且在每个频段都实现了宽频带设计。该天线不仅能应用在WLAN通信终端设备，还能工作在WiMAX终端设备，具有良好的应用价值。
