Ka波段单脉冲平面和差网络天线的研究
录入：edatop.com 点击：
在上述计算中忽略了结构不连续性引起的误差。在实际结构中，为了改善匹各端口配特性，增加带宽，可以在耦合区的中心线上安置容性螺钉或感性螺杆。
将图1所示的和差器结构采用非标准波导进行组合可以得到二维平面和差网络，如图2所示。

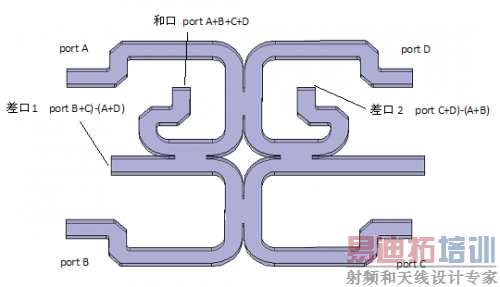

图2 由缝隙电桥组成的平面波导和差网络
图2中， port A 、port B、 port C、 port D为输入端口，和口、差口1和差口2为三个输出端口，该网络可实现二维单脉冲的控制。
3 仿真与实测结果
利用HFSS对图1所示的和差器进行仿真，得到Ka波段和差器的相关参数为：波导尺寸为6.2mm*4.2mm，耦合缝隙尺寸为
；相位补偿
。仿真结果如图表1所示。
表1 缝隙电桥仿真结果(中心频率)
|
|
驻波 |
幅度不平度(dB) |
相位不平度(度) |
损耗(dB) |
|
和口 |
1.05 |
0.04 |
0.1 |
0.08 |
|
差口 |
1.06 |
0.04 |
0.5 |
图2所示基于上述尺寸的二维和差网络HFSS仿真结果如表2所示：
表2 两维和差网络仿真结果(带内)：
|
|
驻波 |
幅度不平度(dB) |
相位不平度(度) |
损耗(dB) |
|
和口 |
≤1.3 |
0.14 |
3.2 |
0.2 |
|
差口1 |
≤1.3 |
0.14 |
2.8 |
|
|
差口2 |
≤1.3 |
0.1 |
0.4 |
